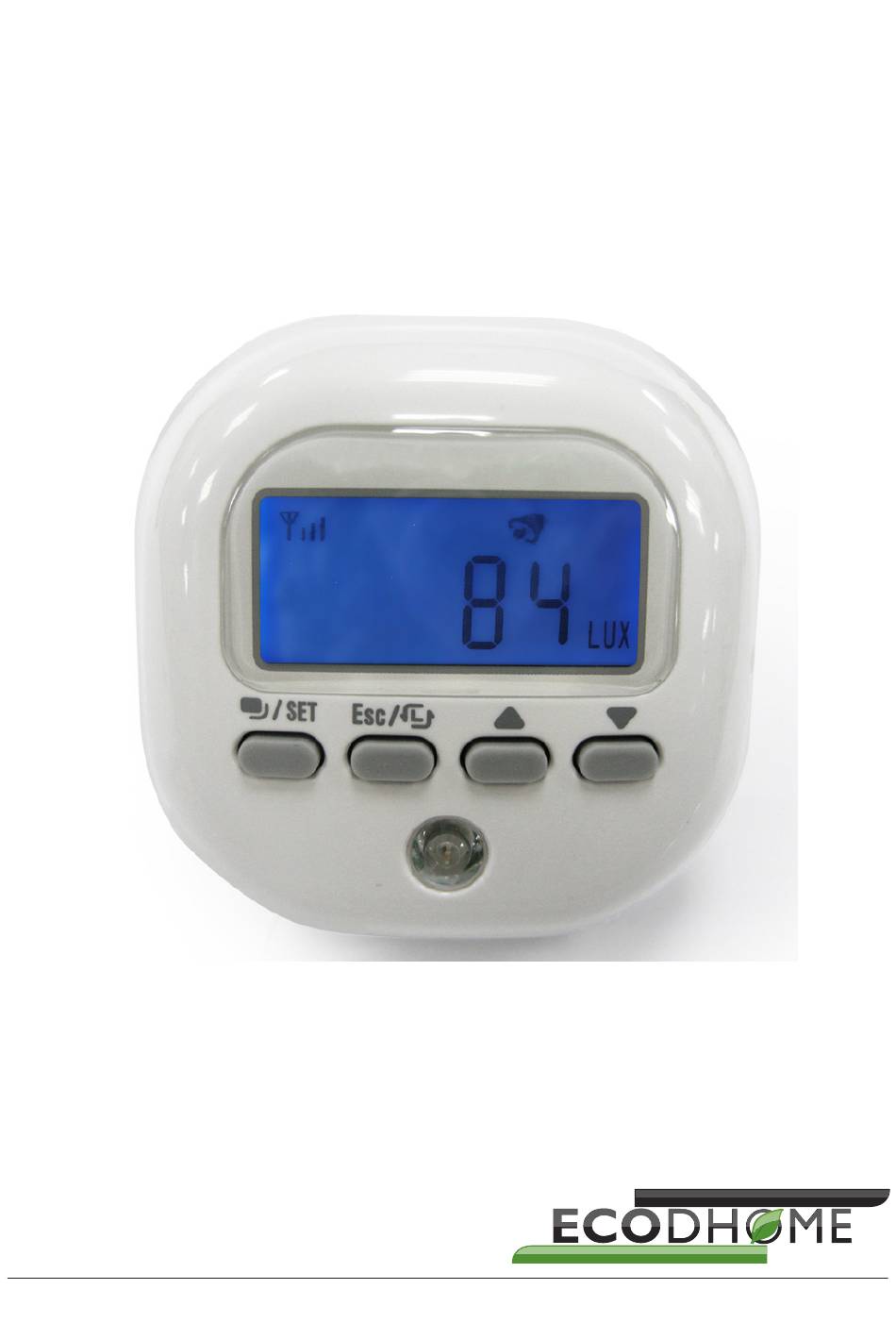

- Page 1 Sensore di luminosità Manuale di istruzioni www.ecodhome.com...
-
Page 2: Table Of Contents
Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 6 – Installazione 6 – Montaggio 8 – Funzionamento 9 – Risoluzione problemi 9 – Smaltimento 10 – Garanzia... -
Page 3: Introduzione
Introduzione SmartDHOME vi ringrazia per aver scelto questo sensore diluminosità per l’automazione e la sicurezza degli impianti. Il presente modulo è un dispositivo certificato Z-Wave, compatibile con qualsiasi rete abilitata Z-Wave. Tutti i dispositivi Z-Wave alimentati dalla rete elettrica svolgono anche la funzione di ripetizione di segnale per i dispositivi alimentati a batterie, aiutando ad eliminare possibili zone d’ombra del segnale. Il sensore di luminosità è in grado di rilevare la lumi- nosità di dell’ambiente in cui è collocato e attivare un automatismo o uno scenario se previsto. -
Page 4: Descrizione E Specifiche Prodotto
Descrizione e specifiche prodotto Il presente dispositivo è stato studiato per un utilizzo Vista posteriore Vista frontale Vista laterale interno. 1 Schermo LCD 2 Tasti Funzione Selezione modalità/cambio impostazioni Cancellare le impostazioni/Apprendimento ESC/ MAX/▲ Aumentare le impostazioni, mostra temperatura/umidità max o abilitare RF e segnale sonoro MIN/▼ Diminuire le impostazioni, mostra temperatura/umidità minima o disattivare RF e segnale acustico 3 Sensore di luminosità... - Page 5 Schermo LCD Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 30 m in campo aperto. Alimentazione: 3 batterie AA. Durata batterie: circa 2 anni (a seconda delle im- postazioni dell’utente). Lux max/min rilevata: 0 ~ 3000 LUX. Range di errore: >1000 LUX ± 320 LUX; <1000 LUX ± 200 LUX.
-
Page 6: Installazione
Installazione Sul case posteriore, è presente il tasto funzione ) di accoppiamento che è utilizzato per l’inclusione, l’esclusione, il reset o l’associazione. Per l’inclusione/esclusione al gateway: posizion- are l’interfaccia in modalità di inclusione/esclu- sione; premere il pulsante di accoppiamento per 3 volte ed entro 1.5 sec. il dispositivo entrerà in modalità inclusione/esclusione. Il dispositivo ri- marrà “sveglio” per 10 minuti così da fornire il... - Page 7 2. Svitare la vite dal vano batteria e rimuovere il rela- tivo coperchio. 3. Inserire 2 batterie alcaline AA 1.5V nel vano bat- terie, assicurandosi di posizionarle nella giusta polarità. 4. 2 sono le modalità di montaggio applicabili al dispositivo. Decidere quindi tra un montaggio a muro oppure il posizionamento su piano. Fig.1 (I) Montaggio a muro 1.
-
Page 8: Funzionamento
4. Posizionare il sensore di luminosità sulla staffa di montaggio (Fig.3). 5. Fissare il sensore sulla staffa con la vite in dotazi- one. Fig.2 Fig.3 (II) Posizionamento su piano di appoggio 1. Inserire il supporto nel foro sulla staffa di montag- gio e ruotare di 90 gradi in senso orario (Fig.4). 2. Una volta scattato in posizione, il rivelatore può essere posizionato su una mensola, tavolo o altra superficie. (Fig.5). -
Page 9: Risoluzione Problemi
viene riportato al gatway Z-Wave a cui è stato associato. Qualora il dispositivo raggiunga il livello indicato nella fase di configurazione, questo sarà in grado di inviare un allarme o di attiva/disattivare un’automatismo o uno scenario. Risoluzione problemi Problema Causa Soluzione Lo schermo LCD è 1. La carica della bat- 1. Sostituire con delle spento. teria è... -
Page 10: Garanzia
Quando si sostituisce vecchi elettrodomestici con quel- li nuovi, il rivenditore è legalmente obbligato a ritirare il vecchio apparecchio per lo smaltimento gratuita- mente. Garanzia Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com P/N 01335-1910-00 Rev. 04/2014... - Page 13 Light intensity sensor Installation Manual www.ecodhome.com...
- Page 14 Summary 13 – I ntroduction 14 – Product description and specification 16 – Installation 16 – Mounting 19 – O peration 19 – Troubleshooting 20 – Warning 21 – Limited warranty...
-
Page 15: Introduction
Introduction Thanks for choosing the SmartDhome light and inten- sity sensor. This module is a Z-Wave enabled device and is fully compatible with any Z-Wave enabled network. Every mains powered Z-Wave enabled device acts as a signal repeater and multiple devices result in more possible transmission routes, which helps eliminate “RF dead-spots”. The light sensor is able to detect the brightness of the environment in which it is placed and activate another device according to gateway settings. -
Page 16: Product Description And Specification
Product description and specification For indoor use only. Front view Side view Rear view 1 LCD screen 2 Function Keys Select mode/change setting Cancel settings/returning to main display/pairing ESC/ MAX/▲ Increase settings, enable RF and beep tone MIN/▼ Decrease settings, disable RF and beep tone 3 Illumination sensor 4 Mounting bracket... -
Page 17: Lcd Display
LCD display Beep tone ON LUX Trigger ON LUX Trigger OFF Linking Signal Low Battery Radio Frequency Countdown Status Timer Lux value reaches 3000 LUX Unit of Illumination Specification Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 30 m uninterrupted. Battery: 1.5V AA size x 3. Battery life: 2 years. Illumination detecting range: 0 ~ 3000. Luminance unit: LUX. -
Page 18: Installation
Installation On the front face, there is a link key which is used to carry out inclusion, exclusion or associa- tion. When the detector is first powered up, the reading in RF mode is 00 which means that it hasn’t been allocated a node ID and cannot work with Z-Wave enabled devices. - Page 19 1. Undo and remove the screw from the bottom edge of the detector to detach the rear cover 2. Open the mounting bracket. 3. Unscrew the screw from the battery cover. 4. Remove the battery cover. 5. Insert 3 AA-size 1.5V alkaline batteries into the battery compartment, ensuring correct polarity is followed. 6. Replace the battery cover and then the rear cover firmly. Fig.1 (I) Wall mounting 1. Place mounting bracket over the desired location on the wall.
- Page 20 rawl wall plugs supplied. 3. Screw mounting bracket onto the mounting sur- face. Ensure that the screws are flush with the bracket (Fig.3). 4. Snap the Illuminator Detector into place on the mounting bracket. 5. Secure with the fixing screw supplied. Fig.2 Fig.3 (II) Freestanding 1. Insert the stand into the hole on mounting bracket and turn 90 degrees clockwise (Fig.4).
-
Page 21: Operation
Operation The Illumination Sensor is designed to monitor the illumination of the environment into which it is placed. The illumination reading can be sent to gateway on a regular basis. If illumination reaches set points, the sensor will send alerts to associated devices for further action (such as switch on connected lightings). The Illumination Sensor is suitable for use in indoors only. Troubleshooting Symptom Cause of Failure Recommendation LED is not displayed. Run out of bat- Replace battery. tery power. 2. Refit the battery Check if cor- with correct polarity. -
Page 22: Warning
Illumination reading 1. The sensor is out Leave the de- is incorrect. of order. tector without oper- ating or setting for a period 2. Do not open the detector; contact supplier Warning Do not dispose of electrical appliances along with gen- eral, use separate collection facilities. Contact your local council for information regarding the collection systems available. -
Page 23: Limited Warranty
Limited warranty Visit the website page: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refer to: www.ecodhome.co.uk info@smartdhome.co.uk P/N 01335-1910-00 Rev. 04/2014...
