Ecodhome 01335-1450-00 Installation Manual

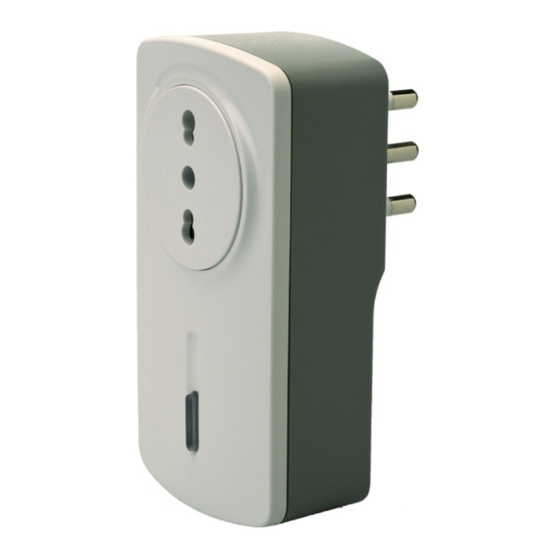

Socket switch and power meter
Hide thumbs Also See for 01335-1450-00:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

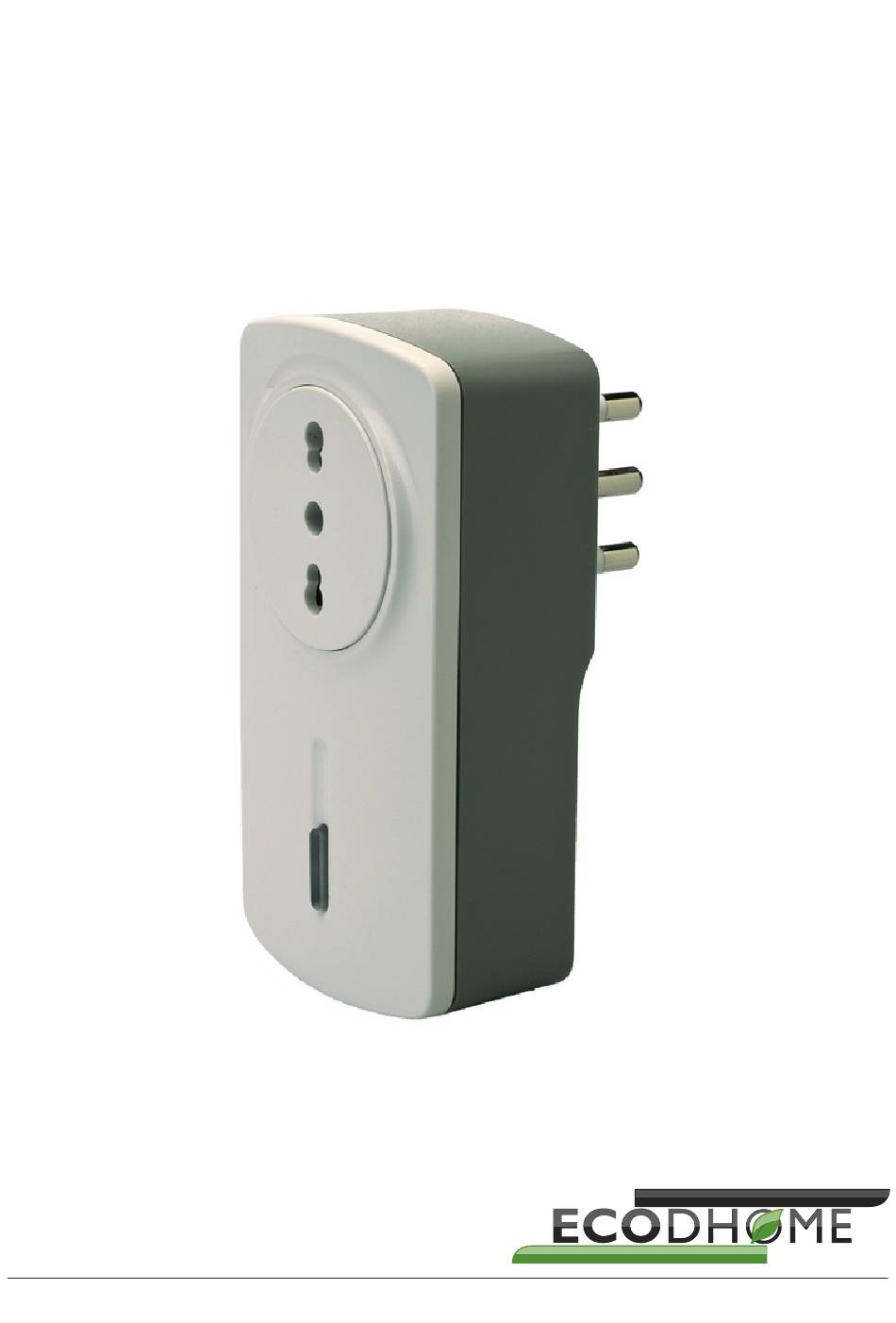

Presa attuatrice e di misura
Manuale di istruzioni
www.ecodhome.com
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 01335-1450-00 and is the answer not in the manual?

Questions and answers

Related Manuals for Ecodhome 01335-1450-00

Summary of Contents for Ecodhome 01335-1450-00

  • Page 1 Presa attuatrice e di misura Manuale di istruzioni www.ecodhome.com...

  • Page 2: Table Of Contents

    Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 4 – Installazione 5 – Funzionamento 6 – Risoluzione problemi 7 – Smaltimento 8 – Garanzia...

  • Page 3: Introduzione

    Introduzione SmartDHOME vi ringrazia per aver scelto questa presa attuatrice e di misura per l’automazione degli impianti. Il presente modulo è un dispositivo certificato Z-Wave, compatibile con qualsiasi rete abilitata Z-Wave. Tutti i dispositivi Z-Wave alimentati dalla rete elettrica svolgono anche la funzione di ripetizione di segnale per i dispositivi alimentati a batterie, aiutando ad eliminare possibili zone d’ombra del segnale.

  • Page 4: Descrizione E Specifiche Prodotto

    Descrizione e specifiche prodotto Il presente dispositivo è stato studiato per un utilizzo interno. Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 30 m in campo aperto. Temperatura di funzionamento: 0°C ~ 40°C. Grado di protezione: IP20. Tensione operativa: 230 Vac.

  • Page 5: Funzionamento

    lizzato per l’inclusione, l’esclusione, il reset o l’associazione. l’inclusione gateway: posizionare l’interfaccia in modalità di inclusione/esclusione premere il pulsante on/off per 3 volte ed entro 1.5 sec. il dispositivo entrerà in modalità inclusione/ esclusione. Per il reset, premere il bottone on/ff per 3 volte ed entro 1.5 sec.

  • Page 6: Risoluzione Problemi

    sempre possibile accendere e spegnere l’utenza manu- almente, anche quando il dispositivo non è associato al sistema, semplicemente premendo il pulsante di on/ off. Quando si verifica un sovraccarico, il dispositivo viene disabilitato e il LED lampeggia alternativamente per 30 secondi, con 0.1 sec.

  • Page 7: Smaltimento

    Il modulo LED è ac- 1. Non è stata effet- Effettuare ceso, ma il gatway tuata alcuna asso- l’associazione. non controlla il dis- ciazione. 2. Aspettare qualche positivo. 2. Interferenze sulla istante e riprovare. frequenza. lampeggia Si è verificato un Staccare il carico continuamente per sovraccarico.

  • Page 8: Garanzia

    Garanzia Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com P/N 01335-1450-00 Rev. 03/2014...
  • Page 10 Socket switch and power meter Installation Manual www.ecodhome.com...
  • Page 11 Summary 11 – Introduction 12 – Product description and specification 13 – Installation 14 – Operation 14 – Troubleshooting 15 – Warning 16 – Limited warranty...

  • Page 12: Introduction

    Introduction Thanks for choosing the SmartDhome socket switch and power meter for pairing with the home automa- tion gateway.This module is a Z-Wave enabled device and is fully compatible with any Z-Wave enabled network. Every mains powered Z-Wave enabled device acts as a signal repeater and multiple devices result in more possible transmission routes, which helps eliminate “RF dead-spots”...

  • Page 13: Product Description And Specification

    Product description and specification For indoor use only. Specification Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 30 m uninterrupted. Operating temperature: 0°C ~ 40°C. Protection degree: IP20. Operating voltage: 230 Vac. Resistive load: 3.000 W. Dimensions: 110 (H) * 57 (W) * 70 (D) mm. Package contents 1 Socket switch and power meter.

  • Page 14: Installation

    Installation On the front, there is an on/off button/LED indica- tor, which is used to carry out the inclusion, exclu- sion or association. To put a Z-Wave wireless controller into inclusion/ exclusion mode, press the button on the module 3 times within 1.5 seconds. To reset the module press on/off button three times within 1.5 seconds.

  • Page 15: Operation

    Operation When power is first applied, the LED flashes on and off alternately and repeatedly at 2-second intervals. This means that it has not been assigned and cannot work with Z-Wave enabled devices. However, pressing the on/off button will directly control the on/off status of the connected load without using the wireless control- ler.

  • Page 16: Warning

    The modules LED il- Check if the load ON/OFF luminates, but can- plugged into switch of the load not control the ON/ Module has its own attached to ON. OFF switch of the ON/OFF switch. load attached. The module LED il- 1.

  • Page 17: Limited Warranty

    Limited warranty Visit our website: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refer to: www.ecodhome.co.uk info@smartdhome.co.uk P/N 01335-1450-00 Rev. 03/2014...
