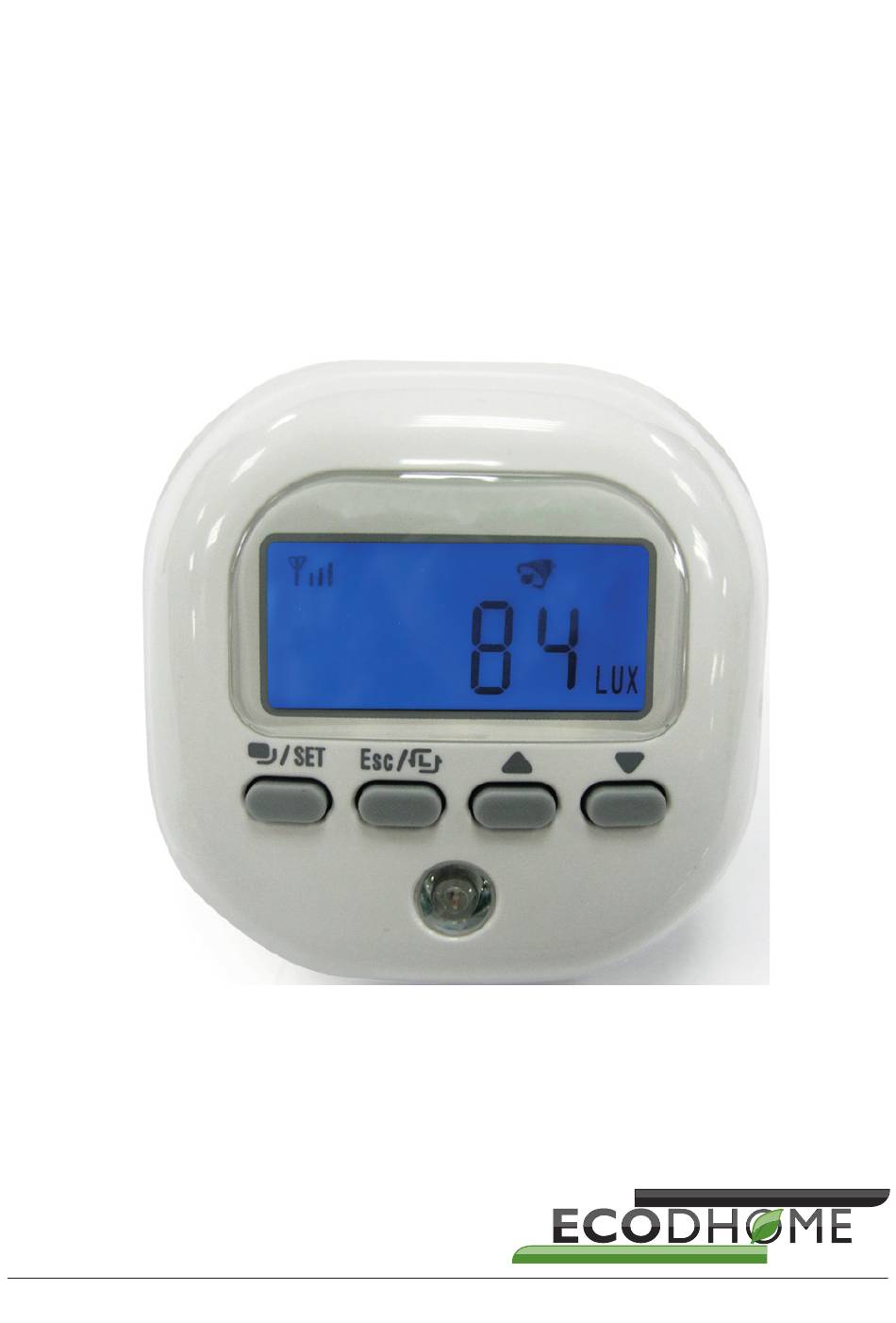

- Page 1 Sensore di luminosità Manuale di istruzioni www.ecodhome.com...
-
Page 2: Table Of Contents
Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 6 – Installazione 7 – Montaggio 10 – Funzionamento 10 – Risoluzione problemi 11 – Smaltimento 11 – Garanzia... -
Page 3: Introduzione
Introduzione SmartDHOME vi ringrazia per aver scelto questo sen- sore di luminosità per l’automazione degli impianti. Il presente modulo è un dispositivo certificato Z-Wave, compatibile con i gateway della linea MyVir- tuoso Home. -
Page 4: Descrizione E Specifiche Prodotto
Descrizione e specifiche prodotto Il sensore di luminosità è in grado di rilevare la luminosità dell’ambiente in cui è collocato e di inviare il relativo dato al gateway MyVirtuoso Home a cui è stato collegato. In base ai dati ricevuti dal sensore il gateway sarà in grado di attivare un automatismo o uno scenario se previsto. Vista frontale Vista posteriore Il presente dispositivo è stato studiato per un utilizzo interno. 1 Schermo LCD 2 Tasti Funzione Selezione modalità/cambio impostazioni Pulsante di inclusione/esclusione ESC/ MAX/▲... - Page 5 MIN/▼ Luminosità minima mai rilevata 3 Sensore di luminosità 4 Staffa di montaggio Schermo LCD Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 30 m in campo aperto. Alimentazione: 3 batterie AA. Lux max/min rilevata: 0 ~ 3000 LUX. Range di errore: >1000 LUX ± 320 LUX; <1000 LUX ± 200 LUX.
-
Page 6: Installazione
Contenuto confezione 1 Sensore di luminosità. 1 Kit di fissaggio. 1 Manuale di istruzioni. Installazione Sul coperchio anteriore, è presente il tasto funzio- ne ( ) di accoppiamento che è utilizzato per l’in- clusione e l’esclusione dal sistema MyVirtuoso Home. Per l’inclusione: posizionare il gateway MyVirtuo- so Home in modalità di inclusione (vedi manuale del gateway), quindi premere il pulsante di accop- piamento 3 volte consecutivamente entro 1.5 sec. Per l’esclusione: posizionare il gateway in modali- tà di esclusione, quindi premere il pulsante di ac- coppiamento 3 volte consecutivamente entro 1.5 sec. -
Page 7: Montaggio
Montaggio Il dispositivo può essere fissato a muro oppure posizio- nato su un piano di appoggio. Seguire i passaggi indicati per inserire o sostituire le batterie. Fig.1 Togliere le viti dal bordo inferiore del sensore per staccare la staffa di fissaggio posteriore (Fig.1). Svitare la vite dal vano batteria e rimuovere il re- lativo coperchio. Inserire 3 batterie alcaline AA 1.5V nel vano bat- terie, assicurandosi di posizionarle nella giusta polarità. 2 sono le modalità di montaggio applicabili al di- spositivo. Decidere quindi tra un fissaggio a muro... - Page 8 oppure il posizionamento su piano. (I) Fissaggio a muro Utilizzare la staffa di fissaggio per definire il po- sizionamento desiderato sulla parete. Quindi utilizzare una matita per segnare dove andranno Fig.2 praticati i relativi fori. (Fig.2). Forare con il trapano in corrispondenza dei segni, quindi inserire i tasselli in dotazione. Fig.3 Posizionare la staffa assicurandosi che le viti siano...
- Page 9 a filo con la staffa. Posizionare il sensore di luminosità sulla staffa di fissaggio (Fig.3). Fissare il sensore sulla staffa con la vite in dota- zione. (II) Posizionamento su piano di appoggio Inserire il supporto nel’apposito foro presente sulla staffa di fissaggio e ruotare di 90 gradi in senso orario (Fig.4). Fig.4 Fig.5 Una volta scattato in posizione, il rilevatore può essere posizionato su una mensola, tavolo o altra superficie. (Fig.5).
-
Page 10: Funzionamento
Funzionamento Il sensore di luminosità è stato concepito per monito- rare la luminosità corrente dell’ambiente in cui è stato posizionato, il dato rilevato viene inviato al gateway MyVirtuoso Home a cui è stato associato. Qualora il dispositivo raggiunga il livello indicato nella fase di configurazione, il gateway sarà in grado di inviare una notifica di allarme o di attivare/disattivare un automa- tismo o uno scenario. -
Page 11: Smaltimento
Non smaltire apparecchi elettrici nei rifiuti urbani in- differenziati, utilizzare servizi di raccolta differenziata. Contattare il comune locale per informazioni riguar- danti i sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti in discari- che o nei posti non appropriati, le sostanze pericolose possono fuoriuscire nelle acque sotterranee ed entrare nella catena alimentare, danneggiando la salute e il benessere. Quando si sostituisce vecchi elettrodomestici con quel- li nuovi, il rivenditore è legalmente obbligato a ritirare il vecchio apparecchio per lo smaltimento gratuitamen- Garanzia Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html... - Page 12 SmartDHOME Srl www.ecodhome.com info@smartdhome.com P/N 01335-1910-00 Rev. 03/2016...
- Page 13 Light intensity sensor Installation Manual www.ecodhome.com...
- Page 14 Summary 15 – I ntroduction 16 – Product description and specification 18 – Installation 18 – Mounting 21 – O peration 22 – Troubleshooting 22 – Warning 23 – Limited warranty...
-
Page 15: Introduction
Introduction Thank you for choosing the SmartDhome light intensi- ty sensor. This module is a Z-Wave enabled device and is fully compatible with MyVirtuoso Home network. -
Page 16: Product Description And Specification
Product description and specification The light sensor is able to detect the brightness of the environment in which it is placed and activate another device according to gateway settings. Front view Rear view For indoor use only. 1 LCD screen 2 Function Keys Select mode/change setting inclusion/exclusion button ESC/ MAX/▲ Maximum brightness never detected MIN/▼ Minumim brightness never detected 3 Illumination sensor 4 Mounting bracket... - Page 17 LCD display Beep tone ON LUX Trigger ON LUX Trigger OFF Linking Signal Low Battery Radio Frequency Countdown Status Timer Lux value reaches 3000 LUX Unit of Illumination Specification Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 30 m uninterrupted. Battery: 1.5V AA size x 3. Illumination detecting range: 0 ~ 3000. Luminance unit: LUX. Error range: >1000 LUX ± 320 LUX; <1000 LUX ± 200 LUX.
-
Page 18: Installation
Installation On the front face, there is a link key which is used to carry out inclusion and exclusion. For inclusion: put MyVirtuoso Home gateway into inclusion mode and press the link key 3 times within 1.5 seconds. For exclusion: put MyVirtuoso Home gateway into exclusion mode and press the link key times within 1.5 seconds. Note: During the inclusion/exclusion phase, the device should be within 1 meter of MyVirtuoso Home gate- way. - Page 19 Follow the steps below in sequence to load the batter- ies (Fig.1). Undo and remove the screw from the bottom edge of the detector to detach the rear cover Open the mounting bracket. Unscrew the screw from the battery cover. Remove the battery cover. Insert 3 AA-size 1.5V alkaline batteries into the battery compartment, ensuring correct polarity is followed. Replace the battery cover and then the rear cover firmly. (I) Wall mounting Place mounting bracket over the desired location on the wall. Through the 2 screw holes of the bracket, mark the mounting surface with a pencil (Fig.2).
- Page 20 Where marked, drill holes into mounting surface using an appropriate size drill bit and insert the rawl plugs supplied. Screw mounting bracket onto the mounting sur- face. Ensure that the screws are flush with the bracket (Fig.3). Fig.3 Snap the Detector into place on the mounting bracket. Secure with the fixing screw supplied. (II) Freestanding Insert the stand into the hole on mounting bracket and turn 90 degrees clockwise (Fig.4). Fig.4...
-
Page 21: Operation
Once snapped in place, the detector can be placed on a shelf, table or other surface where the light intensity measurements are required. (Fig.5). Fig.5 Operation The Light Intesity Sensor is designed to monitor the brightness of the environment into which it is placed. The device reading can be sent to gateway on a regu- lar basis. If the sensor reaches set points, it will send alerts to associated devices for further action (such as switch on connected lights). The Light Intesity Sensor is suitable for use in indoors only. -
Page 22: Troubleshooting
Troubleshooting Symptom Cause of Failure Recommendation LED is not displayed. Run out of bat- Replace battery. tery power. 2. Refit the battery Check if cor- with correct polarity. rect battery polarity. Illumination reading 1. The sensor is out Leave the de- is incorrect. of order. tector without oper- ating or setting for a period 2. Do not open the detector;... -
Page 23: Limited Warranty
When replacing old appliances with new ones, the re- tailer is legally obligated to take back your old appli- ance for disposal free of charge. Limited warranty Visit the website page: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refer to: www.ecodhome.co.uk info@smartdhome.co.uk P/N 01335-1910-00...
