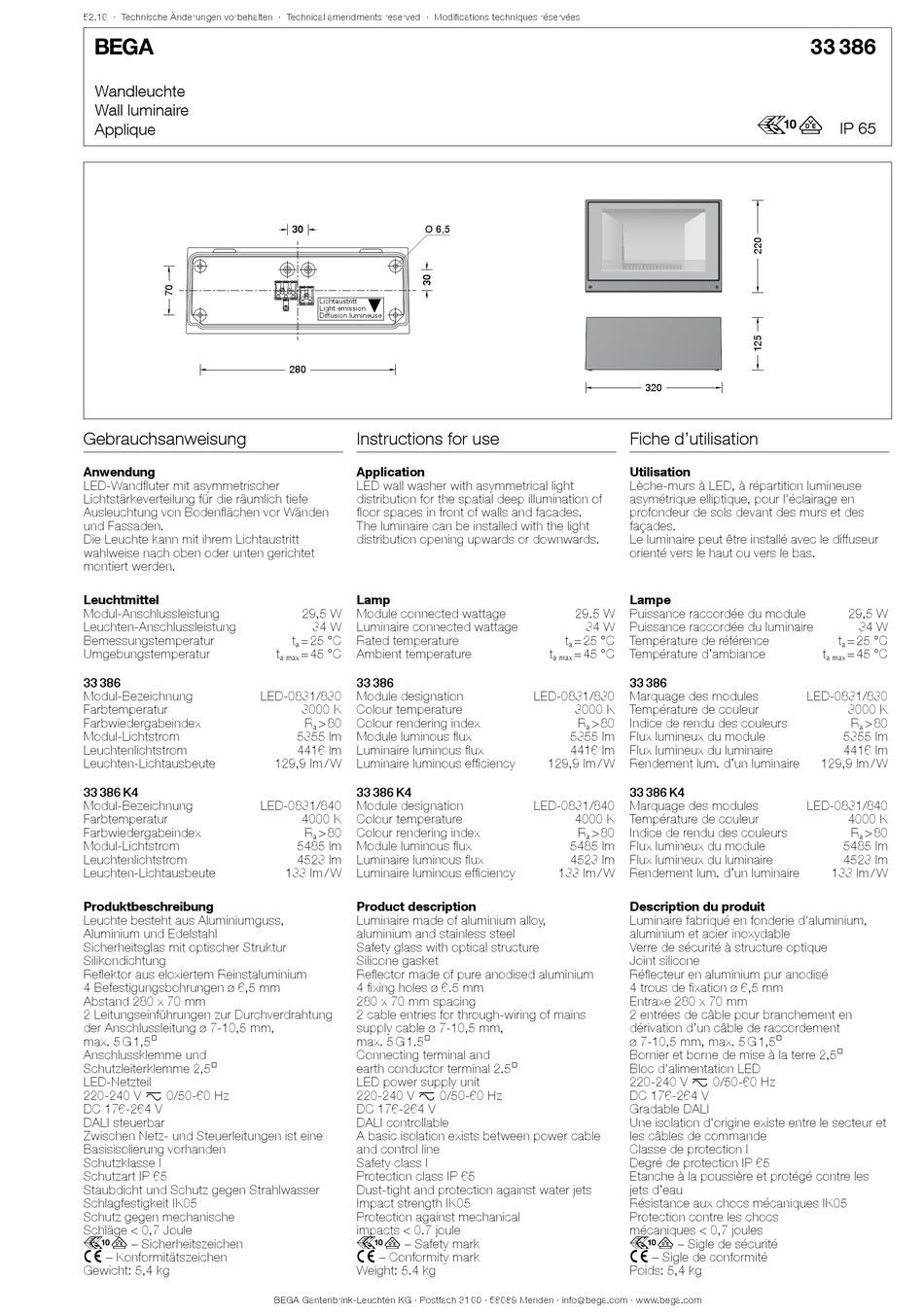

BEGA 33 386 Instructions For Use

52.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandleuchte
Wall luminaire
Applique
Gebrauchsanweisung
Anwendung
LED-Wandfluter mit asymmetrischer
Lichtstärkeverteilung für die räumlich tiefe
Ausleuchtung von Bodenflächen vor Wänden
und Fassaden.
Die Leuchte kann mit ihrem Lichtaustritt
wahlweise nach oben oder unten gerichtet
montiert werden.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
33 386
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
33 386 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
4 Befestigungsbohrungen ø 6,5 mm
Abstand 280 x 70 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 5,4 kg
30 30 Ø 6,5
Lichtaustritt
Light emission
Diffusion lumineuse
280 280
Instructions for use
Application
LED wall washer with asymmetrical light
distribution for the spatial deep illumination of
floor spaces in front of walls and facades.
The luminaire can be installed with the light
distribution opening upwards or downwards.
Lamp
29,5 W Module connected wattage
34 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 45 °C Ambient temperature
a max
33 386
LED-0831/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
5355 lm Module luminous flux
4416 lm Luminaire luminous flux
129,9 lm / W Luminaire luminous efficiency
33 386 K4
LED-0831/840 Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
5485 lm Module luminous flux
4523 lm Luminaire luminous flux
133 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Safety glass with optical structure
Silicone gasket
Reflector made of pure anodised aluminium
4 fixing holes ø 6.5 mm
280 x 70 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 5 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
r – Safety mark
c – Conformity mark
Weight: 5.4 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
320 320
Fiche d'utilisation
Utilisation
Lèche-murs à LED, à répartition lumineuse
asymétrique elliptique, pour l'éclairage en
profondeur de sols devant des murs et des
façades.
Le luminaire peut être installé avec le diffuseur
orienté vers le haut ou vers le bas.
Lampe
29.5 W Puissance raccordée du module
34 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 45 °C Température d'ambiance
a max
33 386
LED-0831/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
5355 lm Flux lumineux du module
4416 lm Flux lumineux du luminaire
129,9 lm / W Rendement lum. d'un luminaire
33 386 K4
LED-0831/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
5485 lm Flux lumineux du module
4523 lm Flux lumineux du luminaire
133 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
4 trous de fixation ø 6,5 mm
Entraxe 280 x 70 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 5,4 kg
33 386
r
IP 65
29,5 W
34 W
t = 25 °C
a
t = 45 °C
a max
LED-0831/830
3000 K
R > 80
a
5355 lm
4416 lm
129,9 lm / W
LED-0831/840
4000 K
R > 80
a
5485 lm
4523 lm
133 lm / W
