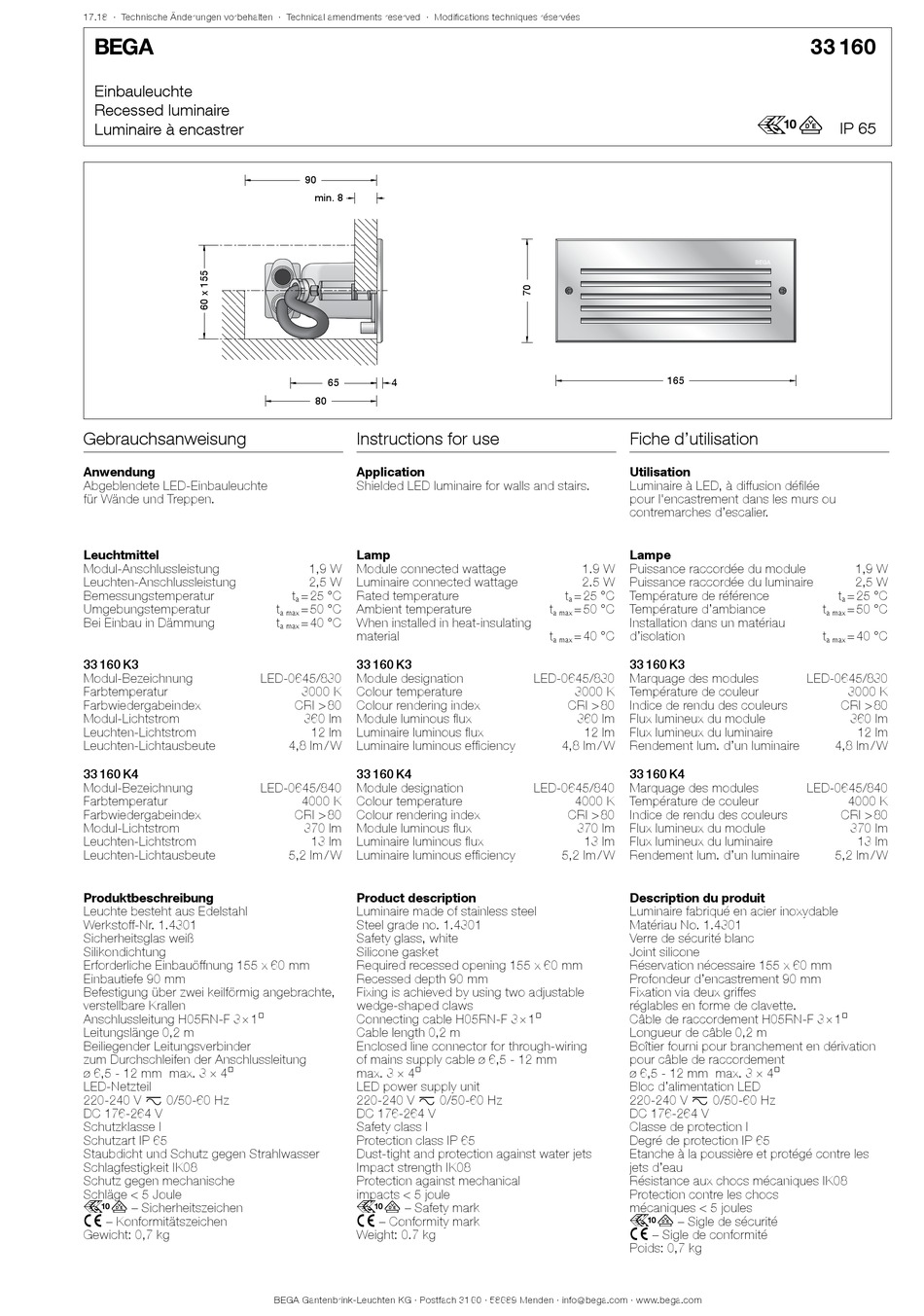

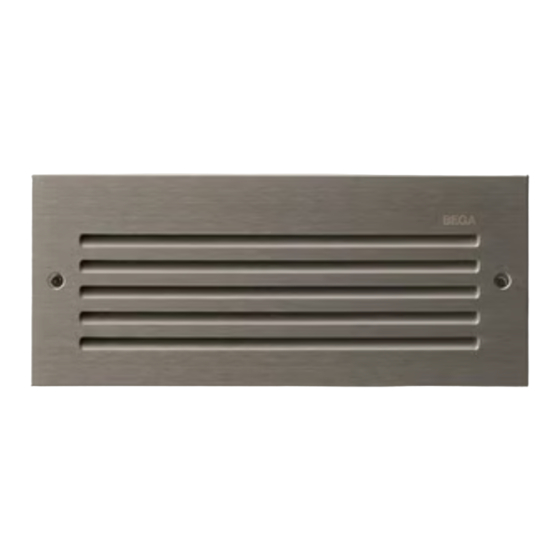

BEGA 33 160 Series Instructions For Use

17.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Einbauleuchte
Recessed luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
Abgeblendete LED-Einbauleuchte
für Wände und Treppen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
33 160 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
33 160 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Edelstahl
Werkstoff-Nr. 1.4301
Sicherheitsglas weiß
Silikondichtung
Erforderliche Einbauöffnung 155 x 60 mm
Einbautiefe 90 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
Anschlussleitung H05RN-F 3 × 1@
Leitungslänge 0,2 m
Beiliegender Leitungsverbinder
zum Durchschleifen der Anschlussleitung
ø 6,5 - 12 mm max. 3 × 4@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,7 kg
90
min. 8
65 4
80
Instructions for use
Application
Shielded LED luminaire for walls and stairs.
Lamp
1,9 W Module connected wattage
2,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
t = 40 °C When installed in heat-insulating
a max
material
33 160 K3
LED-0645/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
360 lm Module luminous flux
12 lm Luminaire luminous flux
4,8 lm / W Luminaire luminous efficiency
33 160 K4
LED-0645/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
370 lm Module luminous flux
13 lm Luminaire luminous flux
5,2 lm / W Luminaire luminous efficiency
Product description
Luminaire made of stainless steel
Steel grade no. 1.4301
Safety glass, white
Silicone gasket
Required recessed opening 155 x 60 mm
Recessed depth 90 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
Connecting cable H05RN-F 3 × 1@
Cable length 0,2 m
Enclosed line connector for through-wiring
of mains supply cable ø 6,5 - 12 mm
max. 3 × 4@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK08
Protection against mechanical
impacts < 5 joule
r – Safety mark
c – Conformity mark
Weight: 0.7 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
165
Fiche d'utilisation
Utilisation
Luminaire à LED, à diffusion défilée
pour l'encastrement dans les murs ou
contremarches d'escalier.
Lampe
1.9 W Puissance raccordée du module
2.5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
Installation dans un matériau
t = 40 °C d'isolation
a max
33 160 K3
LED-0645/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
360 lm Flux lumineux du module
12 lm Flux lumineux du luminaire
4,8 lm / W Rendement lum. d'un luminaire
33 160 K4
LED-0645/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
370 lm Flux lumineux du module
13 lm Flux lumineux du luminaire
5,2 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Verre de sécurité blanc
Joint silicone
Réservation nécessaire 155 x 60 mm
Profondeur d'encastrement 90 mm
Fixation via deux griffes
réglables en forme de clavette.
Câble de raccordement H05RN-F 3 × 1@
Longueur de câble 0,2 m
Boîtier fourni pour branchement en dérivation
pour câble de raccordement
ø 6,5 - 12 mm max. 3 × 4@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,7 kg
33 160
r
IP 65
1,9 W
2,5 W
t = 25 °C
a
t = 50 °C
a max
t = 40 °C
a max
LED-0645/830
3000 K
CRI > 80
360 lm
12 lm
4,8 lm / W
LED-0645/840
4000 K
CRI > 80
370 lm
13 lm
5,2 lm / W
