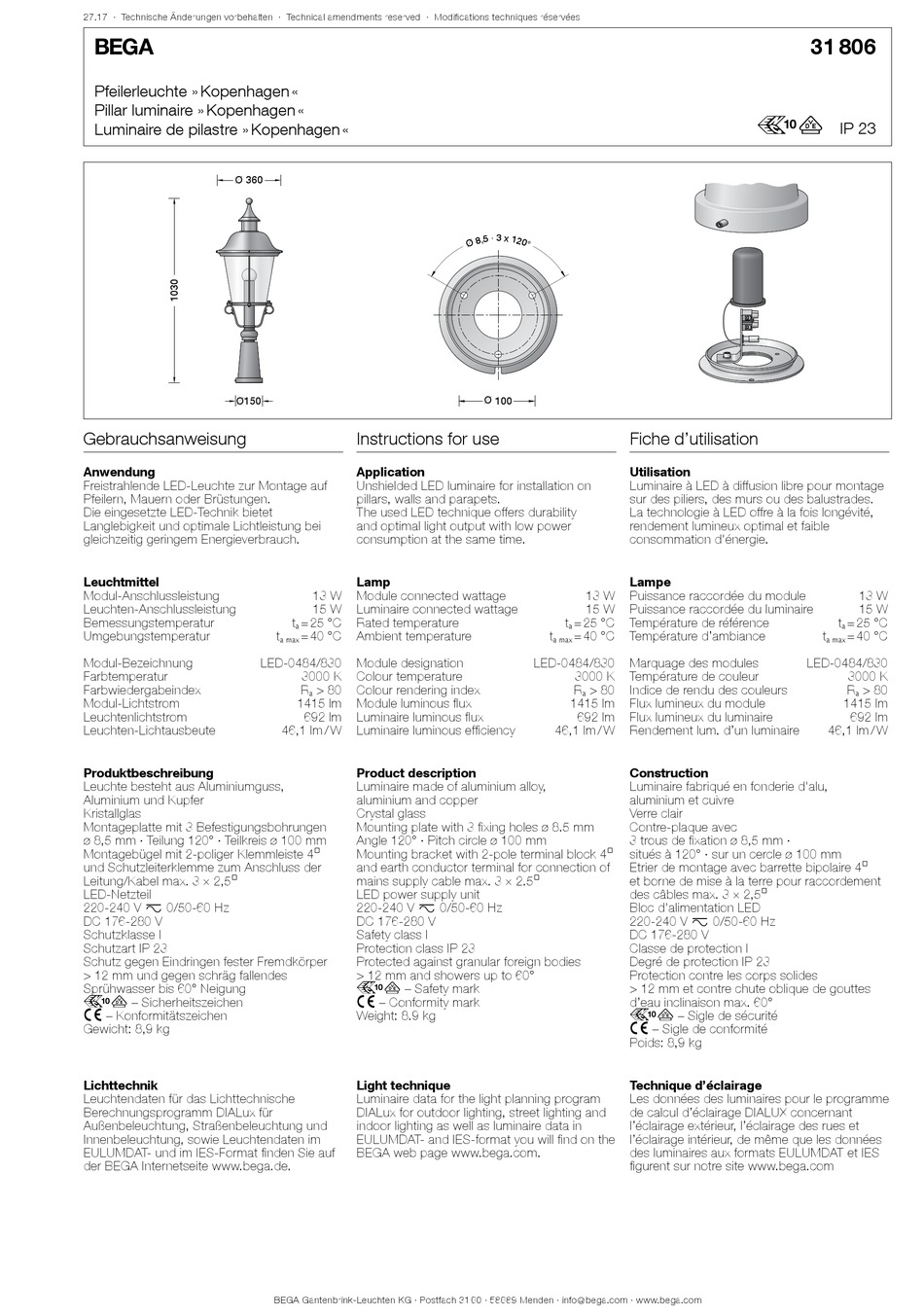

BEGA Kopenhagen Instructions For Use

27.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pfeilerleuchte » Kopenhagen «
Pillar luminaire » Kopenhagen «
Luminaire de pilastre » Kopenhagen «
Ø 360
Ø150
Gebrauchsanweisung
Anwendung
Freistrahlende LED-Leuchte zur Montage auf
Pfeilern, Mauern oder Brüstungen.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Kupfer
Kristallglas
Montageplatte mit 3 Befestigungsbohrungen
ø 8,5 mm · Teilung 120° · Teilkreis ø 100 mm
Montagebügel mit 2-poliger Klemmleiste 4@
und Schutzleiterklemme zum Anschluss der
Leitung/Kabel max. 3 × 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
Schutzklasse I
Schutzart IP 23
Schutz gegen Eindringen fester Fremdkörper
> 12 mm und gegen schräg fallendes
Sprühwasser bis 60° Neigung
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 8,9 kg
Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT- und im IES-Format finden Sie auf
der BEGA Internetseite www.bega.de.
Instructions for use

Application

Unshielded LED luminaire for installation on
pillars, walls and parapets.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
13 W Module connected wattage
15 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
LED-0484/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
1415 lm Module luminous flux
692 lm Luminaire luminous flux
46,1 lm / W Luminaire luminous efficiency

Product description

Luminaire made of aluminium alloy,
aluminium and copper
Crystal glass
Mounting plate with 3 fixing holes ø 8.5 mm
Angle 120° · Pitch circle ø 100 mm
Mounting bracket with 2-pole terminal block 4@
and earth conductor terminal for connection of
mains supply cable max. 3 × 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
Safety class I
Protection class IP 23
Protected against granular foreign bodies
> 12 mm and showers up to 60°
r – Safety mark
c – Conformity mark
Weight: 8.9 kg

Light technique

Luminaire data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT- and IES-format you will find on the
BEGA web page www.bega.com.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 100
Fiche d'utilisation
Utilisation
Luminaire à LED à diffusion libre pour montage
sur des piliers, des murs ou des balustrades.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
13 W Puissance raccordée du module
15 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
LED-0484/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
1415 lm Flux lumineux du module
692 lm Flux lumineux du luminaire
46,1 lm / W Rendement lum. d'un luminaire
Construction
Luminaire fabriqué en fonderie d'alu,
aluminium et cuivre
Verre clair
Contre-plaque avec
3 trous de fixation ø 8,5 mm ·
situés à 120° · sur un cercle ø 100 mm
Etrier de montage avec barrette bipolaire 4@
et borne de mise à la terre pour raccordement
des câbles max. 3 × 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
Classe de protection I
Degré de protection IP 23
Protection contre les corps solides
> 12 mm et contre chute oblique de gouttes
d'eau inclinaison max. 60°
r – Sigle de sécurité
c – Sigle de conformité
Poids: 8,9 kg
Technique d'éclairage
Les données des luminaires pour le programme
de calcul d'éclairage DIALUX concernant
l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur, de même que les données
des luminaires aux formats EULUMDAT et IES
figurent sur notre site www.bega.com
31 806
r
IP 23
13 W
15 W
t = 25 °C
a
t = 40 °C
a max
LED-0484/830
3000 K
R > 80
a
1415 lm
692 lm
46,1 lm / W
