Eldat RTS03 Series Quick Start Manual page 2

6
7
braun brown
8
9
braun brown
Kundendienst Customer Service
Sollten trotz sachgerechter Handhabung Störun-
gen auftreten oder wurde das Gerät beschädigt,
wenden Sie sich bitte an folgende Adresse:
If, despite correct handling, faults or malfunctions
occur or if the product was damaged, please
contact the company at the address below:
ELDAT GmbH
Im Gewerbepark 14
15711 Königs Wusterhausen
Deutschland Germany
Telefon Phone: + 49 (0) 33 75 / 90 37-0
Telefax Telefax: + 49 (0) 33 75 / 90 37-90
Internet Internet: www.eldat.de
E-Mail E-mail: info@eldat.de
Senden
•
Betätigen Sie den gewünschten Taster oder
Schalter.
Hinweis: Sie müssen die Sendecodes in die Funk-
steuerungen der zu steuernden Geräte einlernen.
Lesen Sie hierzu die Bedienungsanleitungen der
Funksteuerungen.
Zufallscodierung erzeugen
Der Sender wird individuell codiert ausgeliefert. Sie
blau blue
haben die Möglichkeit, die Sendecodes zu ändern,
rosa pink indem Sie eine neue Zufallscodierung erzeugen.
•

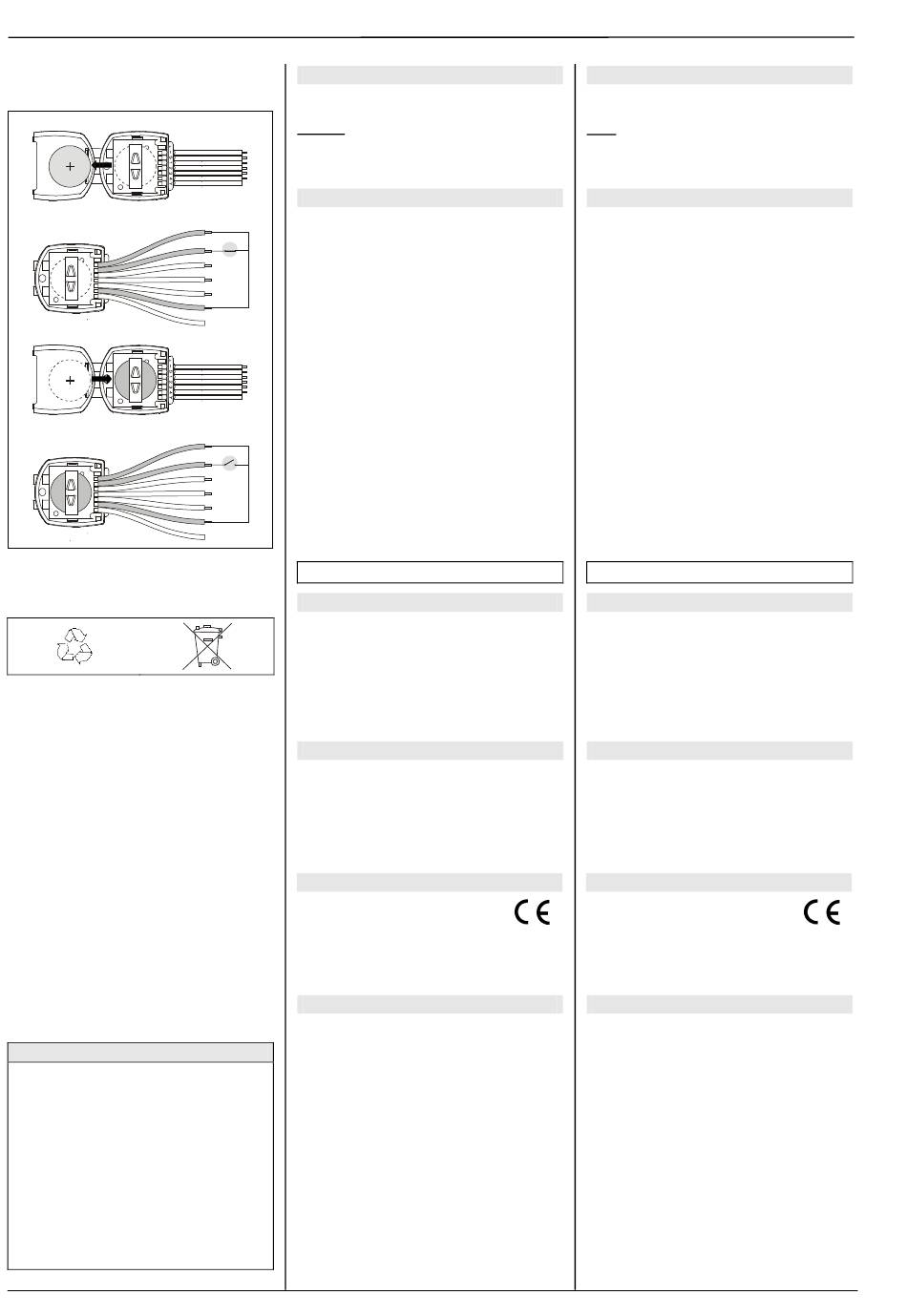

Entfernen Sie die Batterie. (6)
•
Verbinden Sie das rosa Kabel (Funktion) mit
dem blauen Kabel (GND) und dem braunen
Kabel (Eingang 4). (7)
•
Setzen Sie die Batterie wieder ein. (8)
•
Trennen Sie nach 1 Sekunde das rosa Kabel
vom braunen Kabel. (9)
•
Verbinden Sie innerhalb von 5 Sekunden
wieder das rosa Kabel mit dem braunen Kabel.
•
Trennen Sie nach 1 Sekunde das rosa Kabel
vom braunen Kabel.
•
Verbinden Sie innerhalb von 5 Sekunden
wieder das rosa Kabel mit dem braunen Kabel.
blau blue
•
Trennen Sie nach 1 Sekunde das rosa Kabel
rosa pink
vom braunen Kabel. Alle 4 neuen Zufallscodes
wurden erzeugt und abgespeichert.
•
Entfernen Sie die Batterie. Trennen Sie das
braune Kabel vom blauen Kabel.
•
Nehmen Sie den Sender wieder in Betrieb
(siehe „Sender anschließen").
Allgemeine Informationen
Entsorgungshinweise
Entsorgen Sie das Altgerät über eine Sammelstelle
für Elektronikschrott oder über Ihren Fachhändler.
Entsorgen Sie die Altbatterien in einen Wertstoff-
behälter für Altbatterien oder über den Fachhandel.
Entsorgen Sie das Verpackungsmaterial in die
Sammelbehälter für Kunststoffe.
Altgeräte und Batterien dürfen nicht mit dem
Hausmüll entsorgt werden!
Gewährleistung
Innerhalb der gesetzlichen Garantiezeit beseitigen
wir unentgeltlich Mängel des Gerätes, die auf
Material- oder Herstellungsfehler beruhen, durch
Reparatur oder Umtausch.
Die Garantie erlischt bei Fremdeingriff.
Konformität
Dieses Produkt erfüllt die wesentlichen
Anforderungen der R&TTE-Richtlinie
1999/5/EG.
Für den Einsatz in: EU/CH/FL/IS/N
Die Konformitätserklärung ist auf folgender Inter-
netseite abrufbar: www.eldat.de.
Technische Daten
Frequenz:
Modulation:
Spannungsvers.:
Sendestrom:
Ruhestrom:
- Tasterfunktion:
- Schalterfunktion: ca. 5,0 µA
Schutzart:
Reichweite:
Betriebstemperatur: -20°C bis +60°C
Abmessungen:
Gewicht:
868,30 MHz oder
433,92 MHz
ASK
1x 3-V-Batterie, CR 2032
ca. 10 mA
ca. 2,5 µA
IP 20
Freifeld: ca. 100 m
Gebäude: ca. 30 m
37 x 30 x 10 mm (ohne Kabel)
ca. 14 g (inkl. Batterie)
Transmission
•
Press the desired push button or switch.
Note: The transmission codes have to be trans-
ferred to the radio controls of the devices to be
operated. For this read the operating instructions
supplied with the radio control.
Generating Random Codes
The transmitter is supplied individually coded. You
can change the transmission codes by generating a
new random code.
•
Remove the battery. (6)
•
Connect the pink wire (select) with the blue wire
(GND) and the brown wire (input 4). (7)
•
Insert the battery again. (8)
•
Disconnect the pink wire from the brown wire
after 1 second. (9)
•
Connect the pink wire with the brown wire
within 5 seconds.
•
Disconnect the pink wire from the brown wire
after 1 second.
•
Connect the pink wire with the brown wire
within 5 seconds.
•
Disconnect the pink wire from the brown wire
after 1 second. 4 new random codes have been
generated and memorized.
•
Remove the battery. Disconnect the brown wire
from the blue wire.
•
Start up the transmitter again. (see „Connecting
the Transmitter").
General Information
Disposal
Dispose of the waste product via a collection point
for electronic scrap or via your specialist dealer.
Dispose of used batteries in a recycling bin for
batteries or via the specialist trade.
Put the packaging material into a recycling bin for
plastics.
Waste electrical products and batteries should
not be disposed of with household waste!
Warranty
Within the statutory warranty period we undertake
to rectify free of charge by repair or replacement
any product defects arising from material or produc-
tion faults.
Any unauthorized tampering with, or modifications
to, the product shall render this warranty null and
void.
Conformity
This product conforms to the basic
requirements of the R&TTE Directive
1999/5/EC.
For use in: EU/CH/FL/IS/N
The Declaration of Conformity can be found on the
Internet at: www.eldat.de.
Technical Details
Frequency: 868.30 MHz or
433.92 MHz
Modulation: ASK
Power supply: 1x 3V battery, CR 2032
Transmitting current: approx. 10 mA
Stand-by current:
- button function: approx. 2,5 µA
- switch function: approx. 5,0 µA
Degree of protection: IP 20
Range: free-field: approx. 100 m
buildings: approx. 30 m
Operating temperature: -20°C to +60°C
Dimensions: 37 x 30 x 10 mm
(without wires)
Weight: approx. 14 g (incl. battery)
70360 0405 D/GB
