Assa Abloy LCU9016III Quick Manual

__________________________________________________________________________________
Tamper connection
DIP- nr.
1
2
3
4 & 5
6
7
8
Led
Blå [WDOG]
Gul [A]
Röd [B]
Grön [C]
Röd [D]

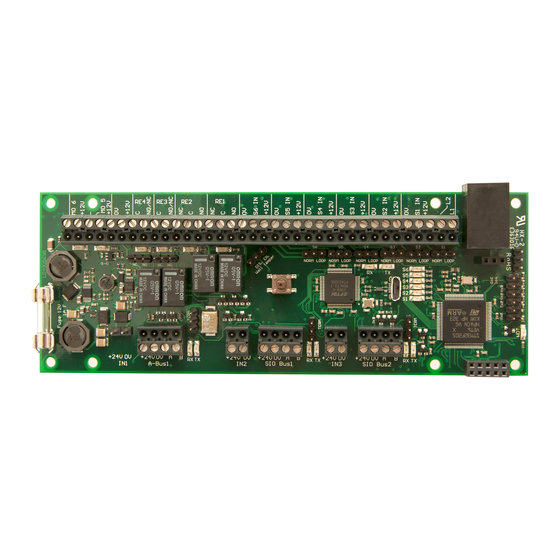

Quick guide LCU9016III
Power 17-24V AC/DC
Funktion (ON / OFF)
ON: I läge ON kan man via serieporten kommunicera med undercentralen med ett
terminalprogram med inställningarna 115200 bps, 8 bitar, ingen paritet, en
stoppbit och ingen flödesreglering.
OFF: Terminalkommunikationen avstängd och serieporten kan användas för att
exempelvis ansluta ett modem. (Normal drift)
Används ej, ska vara OFF.
ON: Installationstest av dörrmiljö.
Öppnarknappen fungerar och kodsymbolen på läsaren tänds. Fyra valfria
sifferknappar eller ett kort av rätt typ tänder rött och summern ljuder.
OFF: Normal drift.
Används ej, ska vara OFF.
ON: Aktiverar telnet på undercentralen.
OBS! I första hand rekommenderas att all konfiguration av undercentralen görs
med ett terminalprogram via serieporten.
OFF: Normal drift.
ON: Fast IP-adress för konfigurering. 192.168.1.250
OFF: Normal drift.
ON: Rensar databasen på LCU9016 vid uppstart och återställer LCU9016 till
fabriksinställningar.
OBS! Om detta görs kommer LCU9016 förlora alla inställningar och ny
information måste laddas ut till LCU9016.
OFF: Normal drift.
Blinkar långsamt (0,5 Hz) under tiden som systemet håller på att startas upp.
Blinkar fort (5 Hz) när undercentralen är igång
Lyser med fast sken när undercentralen har kontakt med ARX-servern
Lyser när undercentralen har meddelanden att sända till ARX-servern
Lyser när undercentralen tar emot meddelanden från ARX-servern
Normalt släckt.
DIP LED
USB for
MIO/MIO-Slave card
Ethernet
Ethernet LED
WDOG Relay
RS232
LH5590163910A
