Westfalia 859352 Instruction Manual

Multi task sharpener with connection for a flexible shaft
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Bedienungsanleitung
Universal-Schärfstation mit Anschluss für
eine flexible Welle
Artikel Nr. 85 93 52
Instruction Manual
Multi Task Sharpener with Connection for a
Flexible Shaft
Article No. 85 93 52

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 859352 and is the answer not in the manual?

Questions and answers

Related Manuals for Westfalia 859352

Summary of Contents for Westfalia 859352

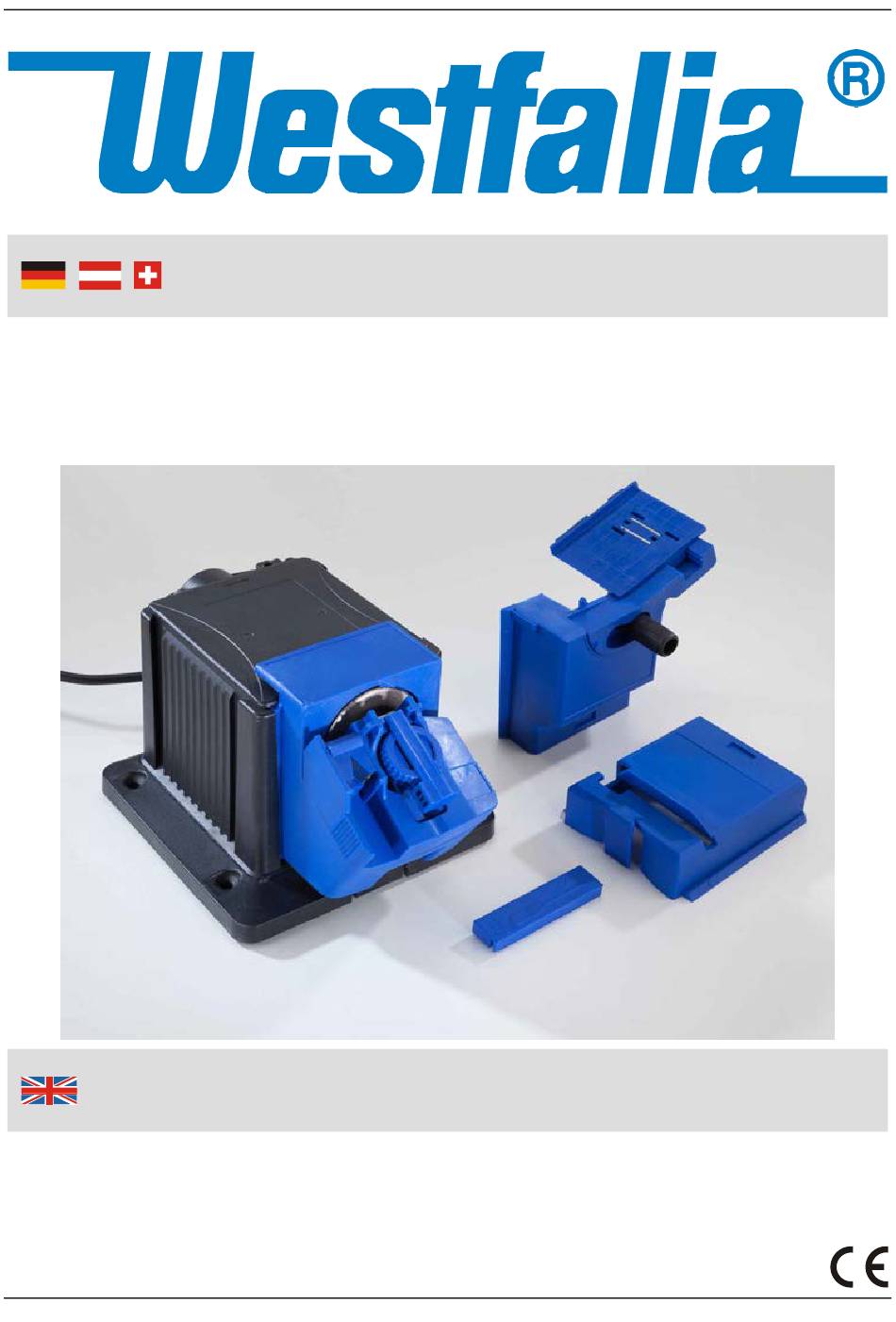

  • Page 1 Bedienungsanleitung Universal-Schärfstation mit Anschluss für eine flexible Welle Artikel Nr. 85 93 52 Instruction Manual Multi Task Sharpener with Connection for a Flexible Shaft Article No. 85 93 52...
  • Page 2 Sehr geehrte Damen und Herren Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen. Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.
  • Page 3 Übersicht | Overview...
  • Page 4 Übersicht | Overview Adapter zum Schärfen von Adapter for Sharpening Plane Hobelklingen und Meißeln Blades and Chisels Ein-/Ausschalter On/Off Switch (auf der Rückseite) (on the Back) Adapter zum Schärfen von Adapter for Sharpening Knives and Messern und Scheren Scissors Grundplatte mit Montagelöchern Base Plate Adapter zum Schärfen von Bohrern Adapter for Sharpening Drill Bits...

  • Page 5: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise ................ Seite Bestimmungsgemäßer Gebrauch ..........Seite 10 Vor der ersten Benutzung .............. Seite 10 Wechsel der Adapter ..............Seite 10 Schärfen von Bohrern ..............Seite 12 Schärfen von Messern ..............Seite 13 Schärfen von Scheren ..............Seite 14 Schärfen von Hobelklingen und Meißeln ........

  • Page 6: Sicherheitshinweise

    Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden gesundheitlichen Beeinträchtigungen beigefügten Allgemeinen Sicherheitshinweise sowie folgende Hinweise:  Die Universal-Schärfstation ist nur für den privaten Gebrauch bestimmt. Sie ist nicht für den gewerblichen Dauereinsatz bestimmt.  Verwenden Werkzeug gemäß dieser Bedienungsanleitung und nur für den bestimmungsgemäßen Einsatzbereich.
  • Page 7 Sicherheitshinweise Fachmann oder an unseren Kundenservice.  Die Schleifscheibe läuft auch nach dem Ausschalten des Motors noch einige Zeit nach. Versuchen Sie niemals, die Scheibe per Hand zu stoppen.  Vermeiden Sie es, den Schleifstein und das Werkstück unmittelbar nach Gebrauch zu berühren, da diese sehr heiß werden. ...
  • Page 8 Safety Notes Please note the included General Safety Notes and the following safety notes to avoid malfunctions, damage or physical injury:  Only use this multi task sharpener for domestic purposes. The tool is not designed for continuous, professional use. ...
  • Page 9 Safety Notes might have become very hot.  If the processed material turns blue during the sharpening process, it is overheated and can get damaged. Cool the processed material regularly when being sharpened.  The multi task sharpener can only be used when an adapter is fitted. ...
  • Page 10 Consignes de sécurité Afin d’éviter un mauvais fonctionnement, des dommages, des effets néfastes sur la santé, veuillez respecter les instructions suivantes:  La station universelle d’affûtage est seulement conçue pour un usage privé. Elle n'est pas destinée à un usage professionnel. ...
  • Page 11 Consignes de sécurité  Evitez de toucher la meule et la pièce immédiatement après l’utilisation, car elles sont très chaudes.  Si lors de l’affûtage, la pièce travaillée se colore, il se peut que l’appareil surchauffe. Veuillez refroidir régulièrement la pièce pendant l’affûtage.
  • Page 12 Si prega di osservare le seguenti istruzioni di sicurezza ed informazione al fine di evitare malfunzionamenti, danni e problemi alla salute:  L’affilatrice universale va utilizzato solo per uso privato. Non è progettata per uso professionale.  Utilizzare lo strumento in base a questo manuale e solo per l’uso stabilito.
  • Page 13 durante l’affilatura.  L’affilatrice universale deve essere utilizzata solo con l'adattatore in dotazione.  L'adattatore non deve essere montato o smontato, mentre la mola ruota.  Scollegare dalla presa elettrica in caso di non utilizzo, manutenzione e pulizia, nonché il cambio della mola. ...

  • Page 14: Bestimmungsgemäßer Gebrauch

    Benutzung Bestimmungsgemäßer Gebrauch  Die Universal-Schärfstation ist nur zum Trockenschleifen und nicht zum Nassschleifen bestimmt. Das Gerät ist zum Schärfen und Schleifen von HSS- Bohrern, Messern und Scheren mit geraden Schneiden, Hobelklingen und Meißeln konzipiert.  Das Gerät ist ein Schärfgerät und eignet sich keinesfalls für Arbeiten, die normalerweise mit einem Doppelschleifer ausgeführt werden müssen.
  • Page 15 Benutzung...

  • Page 16: Schärfen Von Bohrern

    Benutzung Schärfen von Bohrern Ein korrekt geschliffener Bohrer zeichnet sich aus durch einen spitzen Punkt in der Mitte der Bohrerspitze, eine Bohrerschneide mit zwei scharfen und gleichgroßen Seiten und zwei Hinterkanten, die geringfügig niedriger als die Vorderkanten der Bohrerschneide sind. Entspricht ein Bohrer nicht diesen Merkmalen, muss er geschliffen werden.

  • Page 17: Schärfen Von Messern

    Benutzung Schärfen von Messern Der Adapter zum Schleifen von Messern und Scheren ist zum Schärfen aller Haushaltsmesser Scheren geraden Schneiden geeignet. Gewellte Schneiden können nicht bearbeitet werden. 1. Montieren Sie den Adapter (c) zum Schärfen von Messern und Scheren an der Universal-Schärfstation.

  • Page 18: Schärfen Von Scheren

    Benutzung Messerkerbe gezogen ist. Drücken Sie dabei nicht zu stark gegen den Schleifstein (Bild 2b). 5. Drehen Sie das Messer um 180° und legen Sie es in die andere Messer- kerbe (k) (Bild 2c). 6. Sobald die Schneide den Schleifstein berührt, ziehen Sie das Messer mit einem leichten Druck gleichmäßig zu sich, bis es vollständig aus der Messerkerbe gezogen ist.

  • Page 19: Schärfen Von Hobelklingen Und Meißeln

    Benutzung 8. Überprüfen Sie, ob die Schere ausreichend geschliffen ist und wiederholen Sie ggf. den Schleifvorgang. 9. Schalten Sie die Schärfstation wieder aus. Hinweis: Schärfen / schleifen Sie nur Messer und Scheren mit glatten Schneiden, Wenn Sie versuchen, Messer oder Scheren mit Wellenschneiden oder Spezialschneiden zu schleifen, werden diese beschädigt.
  • Page 20 Benutzung 1. Montieren Sie den Adapter (a) zum Schärfen von Hobelklingen und Meißeln an der Universal-Schärfstation. 2. Legen Sie die Klinge oder den Meißel auf die Stützplatte (Bild 3a). Der Magnet (n) hilft, das Werkstück an seinem Platz zu halten. 3.

  • Page 21: Anschließen Einer Flexiblen Welle

    Hülle. Achten Sie auch hier auf ein sauberes Eingreifen der Vierkante. Ersatz-Schleifstein Unter der Artikel-Nr. 81 26 12 können Sie bei Westfalia einen Ersatz-Schleifstein bestellen. Wartung, Reinigung und Lagerung  Überprüfen Sie vor jeder Benutzung den Zustand der Schleifscheibe und den Zustand des Netzkabels.

  • Page 22: Technische Daten

    Technische Daten Spannung 230 V~ 50 Hz Ø 3 – 10 mm Bohrerdurchmesser Messerbreiten 6 – 51 mm Max. Leerlaufdrehzahl 6700 min Nennleistung 65 W Schutzklasse Betriebsart S3 15% = 60,5 dB(A) K = 3 dB Schalldruckpegel Schallleistungspegel = 73,5 dB(A) K = 3 dB Schleifstein Abmessung Ø...

  • Page 23: Intended Use

    Operation Intended Use  The multi task sharpener is designed for dry grinding only and not for wet grinding. The multi task sharpener is designed for sharpening of HSS drill bits, knives and scissors with straight blades, plane blades and chisels. ...
  • Page 24 Operation...

  • Page 25: Sharpening Of Drills

    Operation Sharpening of Drills An appropriately sharpened drill is characterised by a spiky point in the middle of the drill tip, lip with two sharp and identically sized sides, two back edges that are slightly lower than the front edge of the lip. If the drill does not look like as specified above, it has to be sharpened.

  • Page 26: Sharpening Of Knives

    Operation Sharpening of Knives The adapter for sharpening knives scissors suitable sharpening all household knives and scissors with straight blades. Serrated or wavy blades can not be processed. 1. Install the adapter for sharpening knives and scissors (c) on the multi task sharpener.

  • Page 27: Sharpening Of Scissors

    Operation 5. Turn the knife 180° and put it to the second knife notch (k) (figure 2c). 6. As soon as the cutting edge touches the grinding disc, start pulling the knife towards you until it is fully pulled out of the knife notch. Apply slight pressure against the grinding disc when pulling out the knife (figure 2b).

  • Page 28: Sharpening Of Plane And Chisel Blades

    Operation 9. Switch off the multi task sharpener. Note: Only knives and scissors with straight cutting edges can be sharpened. If you sharpen knives or scissors with serrated or special cutting edges, they will get damaged. Sharpening of Plane and Chisel Blades...
  • Page 29 Operation 1. Install the adapter (a) for sharpening plane blades and chisels on the multi task sharpener. 2. Put the blade or the chisel on the support blade (figure 3a). The mag- net (n) keeps the material to be processed in its place. 3.

  • Page 30: Connecting A Flexible Shaft

    If the shaft slides out of its sheath just slide it back into the sheath. Make sure the square ends engage with the connections. Replacement Grinding Disc You can order replacement grinding discs from Westfalia: Art. No. 81 26 12 Maintenance, Cleaning and Storing ...

  • Page 31: Technical Data

    Technical Data 230 V~, 50 Hz Rated Voltage Drill Bit Diameter Ø 3 – 10 mm Blade Width 6 – 51 mm No Load Speed 6700 min Rated Power 65 W Protection class Duty Cycle S3 15% Sound Pressure Level = 60.5 dB(A) K = 3 dB Sound Power Level = 73.5 dB(A) K = 3 dB...
  • Page 32 Notizen | Notes...
  • Page 33 EG-Konformitätserklärung EC Declaration of Conformity Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, erklären in alleiniger Verantwortung, dass das Produkt declare by our own responsibility that the product Universal-Schärfstation mit Anschluss für eine flexible Welle Multi Task Sharpener with connection for a Flexible Shaft Artikel Nr.
  • Page 34 Please do not discharge it in the rubbish bin, but check with your local council for recycling facilities in your area. Gestaltung urheberrechtlich geschützt © Westfalia 03/15...
