Aufbau und Funktion

4.1.1 Datenschild

5

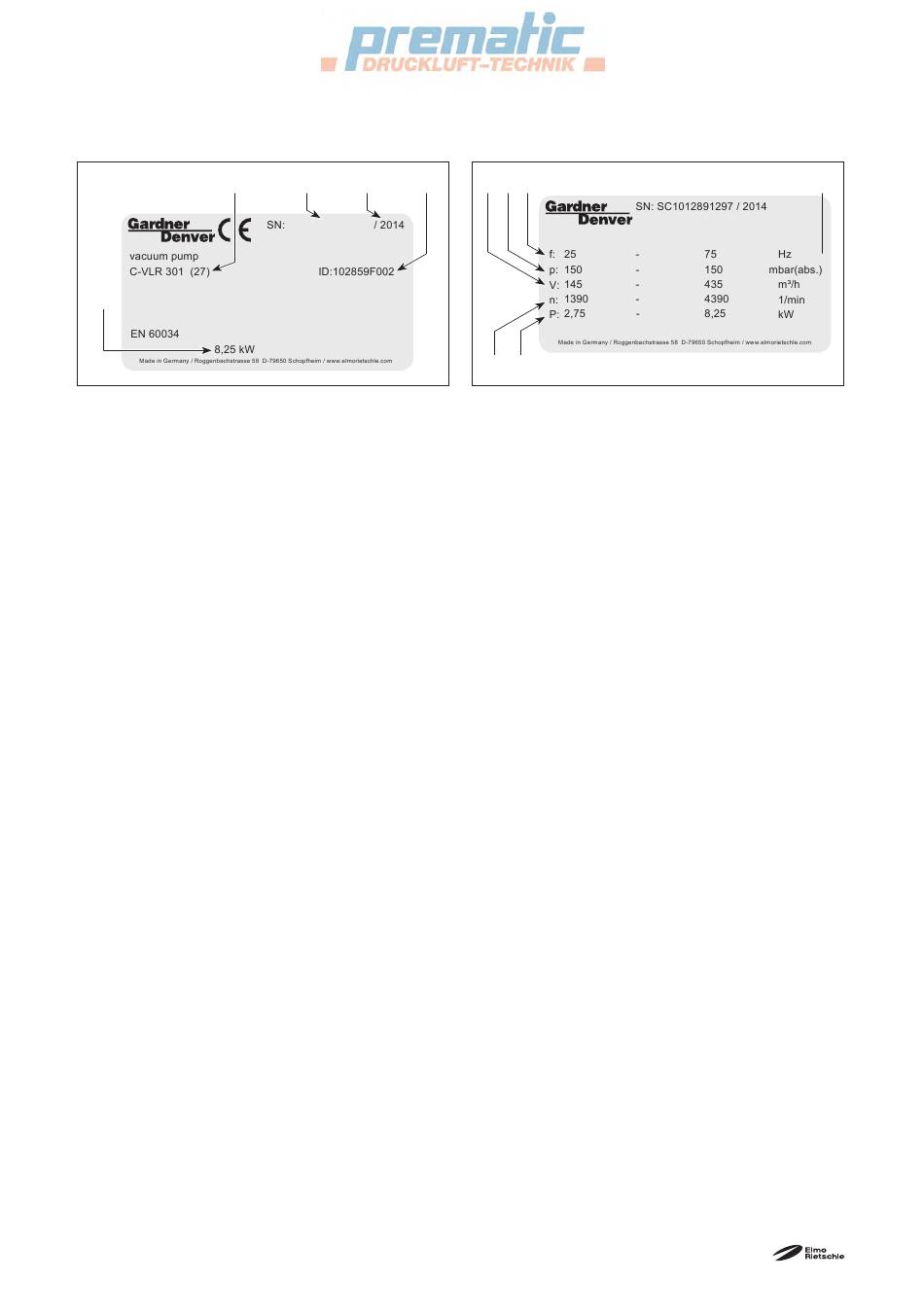

Abb. 4 Datenschild Maschine
1 Typ / Baugröße (mechanische Variante)
2 Seriennummer
3
Baujahr
4 Artikel-Nr.
5 Motorleistung
4.2

Beschreibung

Die Type C-VLR 301 (F001) hat saugseitig einen Anschlussfl ansch und druckseitig einen Ausblasschall-
dämpfer (Abb. 2/B
fi lter (Abb. 2/S ) und druckseitig einen Ausblasschalldämpfer (Abb. 2/B
1
verhindert ein Belüften des evakuierten Systems nach dem Abstellen der Pumpe.
Die ZEPHYR VLR 301 ist eine zweiwellige Drehkolben-Vakuumpumpe, bei dem sich die Klauen berührungs-
frei und trocken gegeneinander abwälzen. Die sich gegenläufi g drehenden Klauenrotoren werden durch ein
Zahnradpaar im Getriebe synchronisiert. Die Zahnräder des Synchrongetriebes und die Lager werden mit Öl
geschmiert. Diese Bauteile befi nden sich in einem Getriebe, welches auch den Ölvorrat enthält. Ölförderein-
richtungen sorgen ständig dafür, dass die Lager und Zahnräder bei allen zulässigen Drehzahlen ausreichend
mit Öl versorgt werden.
Getriebe und Verdichterraum sind durch spezielle Dichtungen voneinander getrennt. Das Getriebe wird nach
außen hin mit Wellendichtringen und O-Ringen, der Verdichterraum mit Kolbenringen abgedichtet.
Die VLR 301 ist durch eine Dämmhaube gekapselt. Um die Verdichtungswärme abzuführen, wird die Kühl-
luft mit Hilfe eines Trommellüfters, welcher die frische Kühlluft (Abb. 2/E) ansaugt und die erwärmte Luft am
Kühlluftaustritt (Abb. 2/F) ausbläst, zwischen dem Verdichter und der Haube hindurchgesaugt.
Der Drehstrommotor mit integriertem Frequenzumrichter (Abb. 2/V) ermöglicht stufenlose Regelung der
Drehzahl.
Ein Vakuumbegrenzungsventil ist in der Maschine integriert.
4.3

Einsatzbereiche

Diese berührungsfrei laufende Klauen-Vakuumpumpe C-VLR 301 kann im Dauerbetrieb bei jedem Druck
zwischen 700 mbar (abs.) und einem Ansaugdruck von 150 mbar (abs.) betrieben werden.
Bei Evakuierung geschlossener Systeme darf das zu evakuierende Volumen max. 2% des Nennsaugvermö-
gens der Vakuumpumpe betragen.
Die Abhängigkeit des Saugvermögens vom Ansaugdruck zeigt das Datenblatt D 885-78.
14
|
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
1 2 3
SC10128912701
). Die Type C-VLR 301 (F002) hat saugseitig ein Vakuummeter (Abb. 2/Y), einen Ansaug-
1
4 6 7 8
9 10
Abb. 5 Datenschild Frequenzumrichter
6 Saugvermögen
7 Enddruck (abs.)
8
Frequenzbreich
9 Drehzahlbereich
10 Motorleistung
). Ein integriertes Rückschlagventil
1
