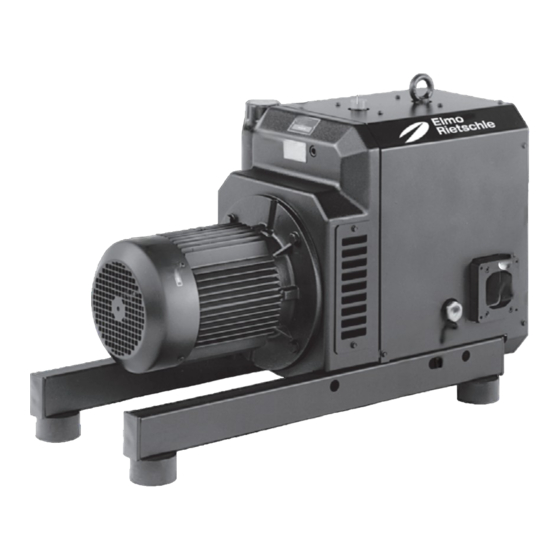

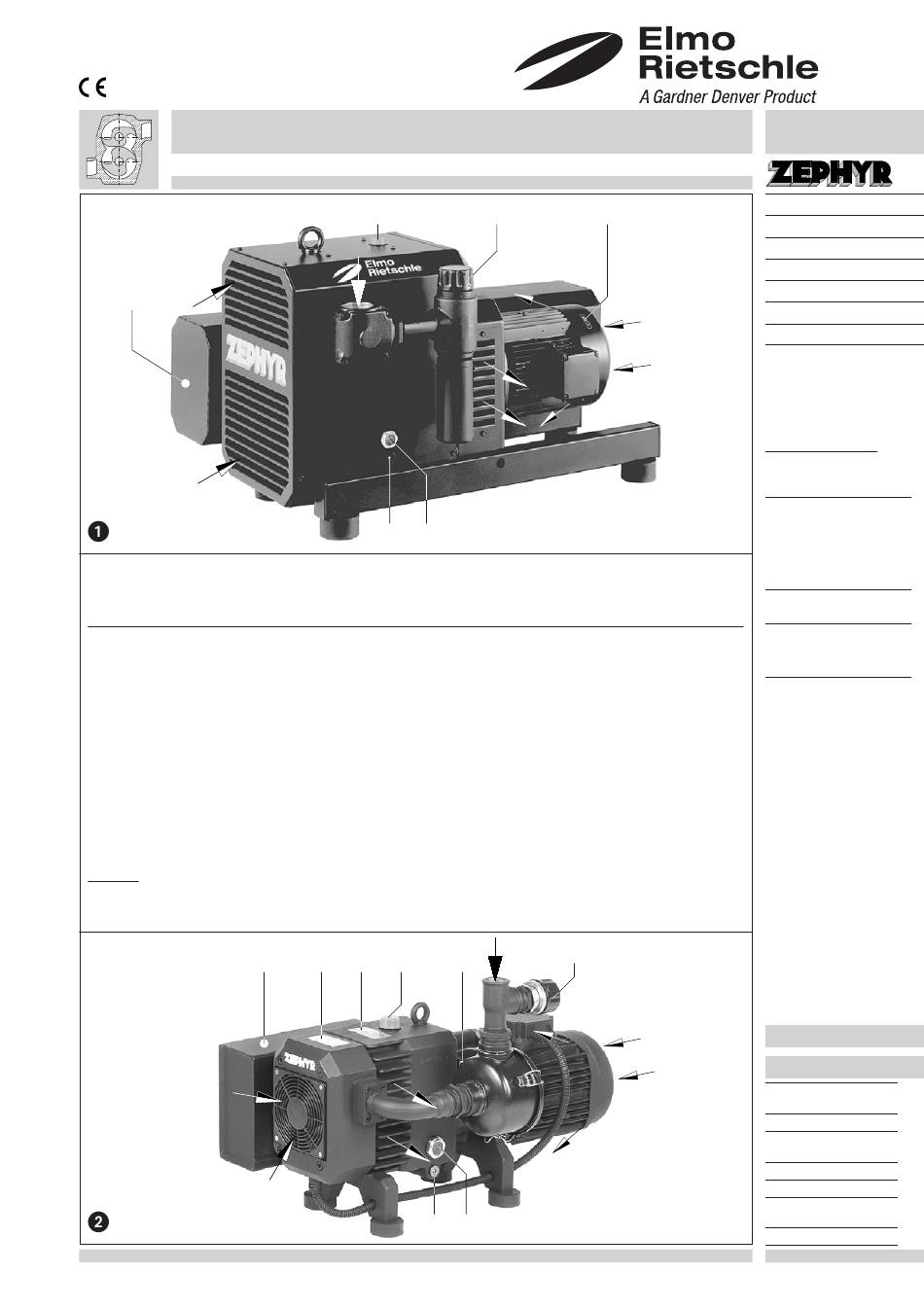

Elmo Rietschle ZEPHYR VLR Series Instruction And Service Manual

Betriebs- und Serviceanleitung
Klauen-Vakuumpumpen
E
Q
E
Ausführungen
Diese Betriebsanleitung gilt für folgende berührungsfrei laufende Klaue-Vakuumpumpen: VLR
Das Saugvermögen bei freier Ansaugung beträgt 60, 100, 150, 235, 300, 385 und 500 m
des Saugvermögens vom Ansaugdruck zeigt das Datenblatt D 880.
Beschreibung
Die ZEPHYR VLR ist eine zweiwellige Drehkolben-Vakuumpumpe, bei dem sich die Klauen berührungsfrei und trocken
gegeneinander abwälzen. Die sich gegenläufig drehenden Klauenrotoren werden durch ein Zahnradpaar im Getriebe
synchronisiert. Die Zahnräder des Synchrongetriebes und die A-seitigen Lager werden mit Öl geschmiert. Diese Bauteile
befinden sich in einem Getriebe, welches auch den Ölvorrat enthält. Ölfördereinrichtungen sorgen ständig dafür, dass
die Lager und Zahnräder bei allen zulässigen Drehzahlen ausreichend mit Öl versorgt werden. Der Förderraum ist frei
von Dicht- und Schmiermitteln. Die Baugrößen VLR 400 und 500 haben auf der B-Seite fettgeschmierte Lager.
Getriebe und Verdichterraum sind durch spezielle Dichtungen voneinander getrennt. Das Getriebe wird nach außen hin
mit Wellendichtringen und O-Ringen, der Verdichterraum mit Kolbenringen abgedichtet. Zwischen beiden befindet sich
zusätzlich noch ein atmosphärisch belüfteter Raum, welcher mit Sperrgas beaufschlagt werden kann (spezielle Variante).
Die VLR 100 - 500 ist durch eine Dämmhaube gekapselt. Um die Verdichtungswärme abzuführen, wird die Kühlluft mit
Hilfe eines Trommellüfters, welcher die frische Kühlluft (E) ansaugt und die erwärmte Luft am Kühlluftaustritt (F) ausbläst,
zwischen dem Verdichter und der Haube hindurchgesaugt.
Der Antrieb der ZEPHYR VLR erfolgt über eine Kupplung (mit Elastomerteil) durch angeflanschte Drehstrom-
Normmotoren.
Ein Vakuum-Regulierventil (C) erlaubt die Einstellung auf ein gewünschtes Vakuum.
Zubehör: Bei Bedarf Rückschlagventil (ZRK), vakuumdichter Ansaugfilter (ZVF), Motorschutzschalter (ZMS), Sanftan-
lauf (ZAD) und Schalldämmhaube (ZBZ).
E
H
A
K I
Q N M H
F
F
E
K
- 1 -
C O
F
E
F
F
3 /h bei 50 Hz. Die Abhängigkeit
A C
O
F
E
F
I
VLR
VLR 60
VLR 250
VLR 100
VLR 150
VLR 250
VLR 300
VLR 400
VLR 500
Inhaltsverzeichnis:
Ausführungen
Beschreibung
Bestimmungsgemäße
Verwendung
Aufstellung
Installation
Inbetriebnahme
Wartung und Instand-
haltung
Störungen und
Abhilfe
Anhang
Ersatzteillisten:
VLR 60
B 880
2.2.2005
Gardner Denver
Schopfheim GmbH
Postfach 1260
79642 SCHOPFHEIM
GERMANY
Fon 0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
e-mail: info.sch@
de.gardnerdenver.com
www.rietschle.com
- 1 -
- 1 -
- 2 -
- 2 -
- 2 -
- 2 -
- 3 -
- 4 -
- 4 -
E 880
