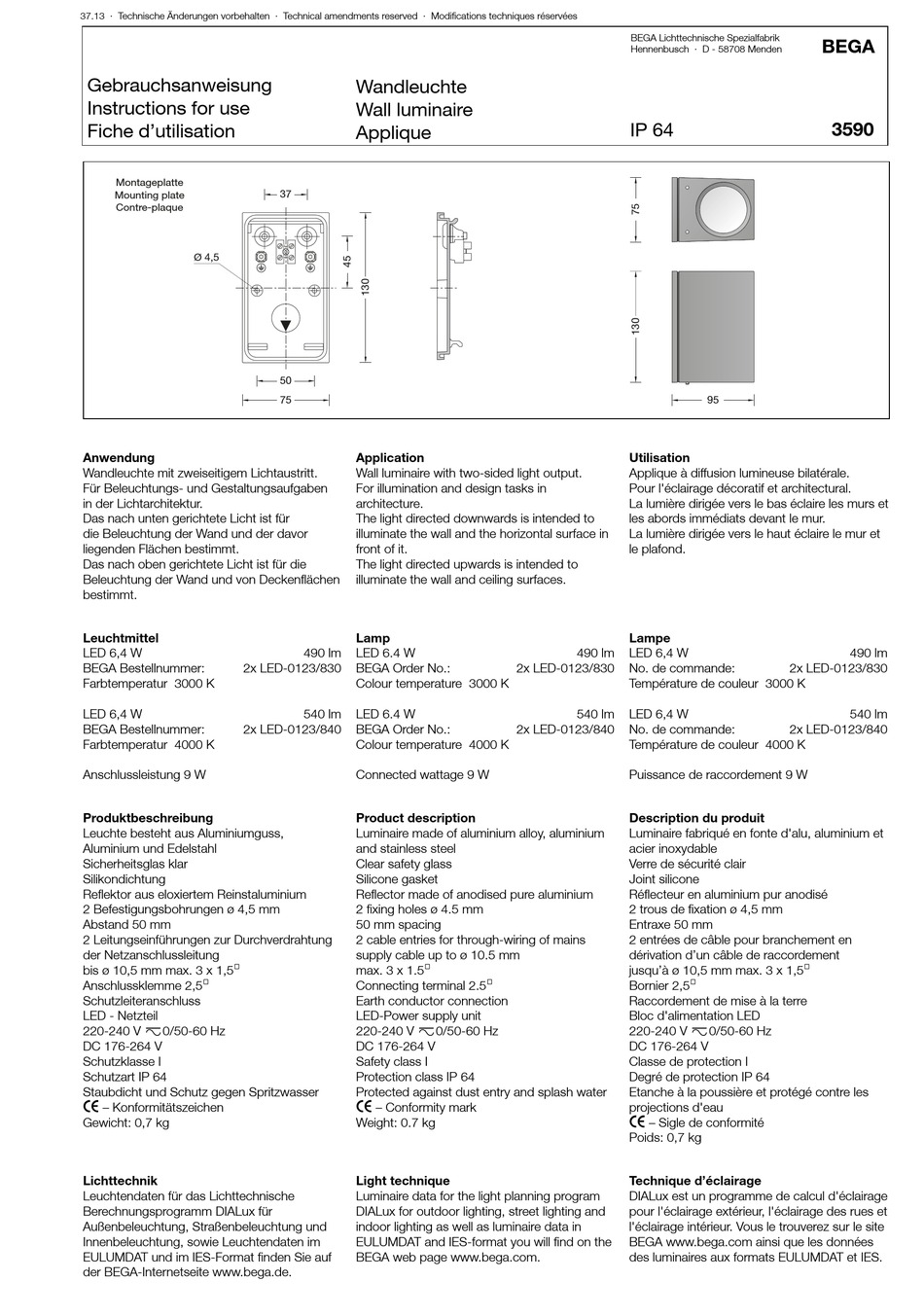

BEGA 3590 Instructions For Use

37.13 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Montageplatte
Mounting plate
Contre-plaque
Ø 4,5
Anwendung
Wandleuchte mit zweiseitigem Lichtaustritt.
Für Beleuchtungs- und Gestaltungsaufgaben
in der Lichtarchitektur.
Das nach unten gerichtete Licht ist für
die Beleuchtung der Wand und der davor
liegenden Flächen bestimmt.
Das nach oben gerichtete Licht ist für die
Beleuchtung der Wand und von Deckenflächen
bestimmt.
Leuchtmittel
LED 6,4 W
BEGA Bestellnummer: 2x LED-0123/830
Farbtemperatur 3000 K
LED 6,4 W
BEGA Bestellnummer: 2x LED-0123/840
Farbtemperatur 4000 K
Anschlussleistung 9 W
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 4,5 mm
Abstand 50 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung
bis ø 10,5 mm max. 3 x 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED - Netzteil
220-240 V x0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 64
Staubdicht und Schutz gegen Spritzwasser
c – Konformitätszeichen
Gewicht: 0,7 kg
Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT und im IES-Format finden Sie auf
der BEGA-Internetseite www.bega.de.

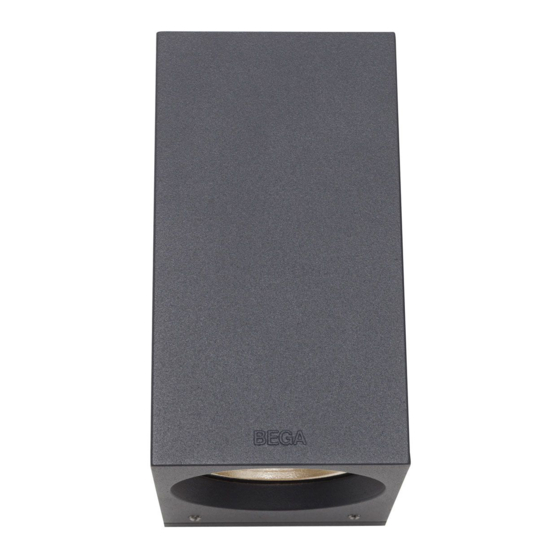

Wandleuchte
Wall luminaire
Applique
37
50
75
Application
Wall luminaire with two-sided light output.
For illumination and design tasks in
architecture.
The light directed downwards is intended to
illuminate the wall and the horizontal surface in
front of it.
The light directed upwards is intended to
illuminate the wall and ceiling surfaces.
Lamp
490 lm LED 6.4 W
BEGA Order No.:
Colour temperature 3000 K
540 lm LED 6.4 W
BEGA Order No.:
Colour temperature 4000 K
Connected wattage 9 W
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
2 fixing holes ø 4.5 mm
50 mm spacing
2 cable entries for through-wiring of mains
supply cable up to ø 10.5 mm
max. 3 x 1.5@
Connecting terminal 2.5@
Earth conductor connection
LED-Power supply unit
220-240 V x0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 64
Protected against dust entry and splash water
c – Conformity mark
Weight: 0.7 kg
Light technique
Luminaire data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT and IES-format you will find on the
BEGA web page www.bega.com.
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 64
Utilisation
Applique à diffusion lumineuse bilatérale.
Pour l'éclairage décoratif et architectural.
La lumière dirigée vers le bas éclaire les murs et
les abords immédiats devant le mur.
La lumière dirigée vers le haut éclaire le mur et
le plafond.
Lampe
490 lm LED 6,4 W
2x LED-0123/830 No. de commande:
Température de couleur 3000 K
540 lm LED 6,4 W
2x LED-0123/840 No. de commande:
Température de couleur 4000 K
Puissance de raccordement 9 W
Description du produit
Luminaire fabriqué en fonte d'alu, aluminium et
acier inoxydable
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
2 trous de fixation ø 4,5 mm
Entraxe 50 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
jusqu'à ø 10,5 mm max. 3 x 1,5@
Bornier 2,5@
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 64
Etanche à la poussière et protégé contre les
projections d'eau
c – Sigle de conformité
Poids: 0,7 kg
Technique d'éclairage
DIALux est un programme de calcul d'éclairage
pour l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur. Vous le trouverez sur le site
BEGA www.bega.com ainsi que les données
des luminaires aux formats EULUMDAT et IES.
BEGA
3590
95
490 lm
2x LED-0123/830
540 lm
2x LED-0123/840
