Summary of Contents for Westfalia Car Vacuum Cleaner 12 V / 120 W Model 888
- Page 1 Westfalia Bedienungsanleitung Nr. 106908...

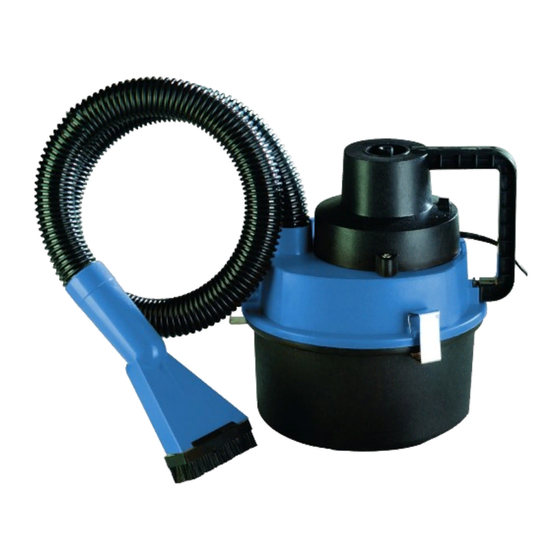

- Page 2 Bedienungsanleitung Autostaubsauger 12 V / 120 W Artikel Nr. 41 76 67 Instruction Manual Car Vacuum Cleaner 12 V / 120 W Article No. 41 76 67...
- Page 3 Sehr geehrte Damen und Herren Ihr neuer Staubsauger eignet sich hervorragend für alle Reinigungsarbeiten zwischendurch. Autos, Boote, unzugängliche Ecken, versteckte Winkel und kleine Flächen lassen sich mit dem Gerät schnell und einfach säubern. Durch das Permanentfiltersystem brauchen Sie keine Staubfilter zu wechseln, son- dern lediglich den Behälter entleeren und gelegentlich den Filter reinigen.
- Page 4 Geräteelemente und Zubehör Operating Elements and Accessories...
- Page 5 Geräteelemente und Zubehör Auffangbehälter Ansaugöffnung Verschlussklammern für Behälter Bodendüse mit aufsteckbaren Bürstenkranz Flexibler Saugschlauch Luftaustrittsöffnung Griff Ein- / Ausschalter Anschlusskabel mit 12 V Zigaretten-Anzünder-Stecker Fugendüse Aufblasdüse Permanentfilter Operating Elements and Accessories Dust collector Suction opening Fastening clips for collector Floor nozzle with connected brush Flexible hose Air outlet Handle...
-
Page 6: Table Of Contents
Inhaltsverzeichnis Sicherheitshinweise................Seite 2 Zusammenbau und erste Schritte ............Seite 3 Gebrauch....................Seite 4 Wartung und Reinigung................Seite 5 Fehlerbehebung ..................Seite 8 Technische Daten .................. Seite 9 Table of Contents Safety Instructions.................. Page 2 Assembly ....................Page 3 Operation....................Page 4 Maintenance and Cleaning.............. -
Page 7: Sicherheitshinweise
Sicherheitshinweise! Benutzen Sie das Gerät nur zu Reinigungszwecken und wie in dieser Anleitung beschrieben. Bei Beschädigungen am Gerät oder der Anschlussleitung darf das Gerät nicht wei- ter benutzt werden und muss von einer Fachkraft repariert werden. Benutzen Sie ausschließlich das mitgelieferte Zubehör. Fremdes Zubehör kann das Gerät irreparabel beschädigen. -
Page 8: Zusammenbau Und Erste Schritte
Zusammenbau und erste Schritte Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Halten Sie die Verpackungsmaterialien bitte von Kleinkindern fern. Es besteht Er- stickungsgefahr! Kontrollieren Sie, ob der Permanentfilter (L) die Öffnung zum Motor voll- ständig umschließt (wie in der Abbildung Seite III gezeigt). Achtung! Gerät nie ohne Filter betreiben. -
Page 9: Gebrauch
Gebrauch Zum Aufsaugen von Schmutz vom Fußboden, Kofferraum oder von Sitzen ist die Bodendüse (D) sehr gut geeignet. Zur Aufnahme von eingetrockne- ten Schmutzresten und Flusen sollten Sie zusätzlich den Bürstenkranz auf die Bodendüse aufstecken (Oben einhaken - nach unten klappen und ein- rasten) Die Fugendüse (J) eignet sich besonders für schwer zugängliche Stellen wie z.B. -
Page 10: Maintenance And Cleaning
Gebrauch Aufblasen von Luftmatratzen, Bällen, Wasserspieltieren usw. Sie haben die Möglichkeit durch einfaches Umstecken des Saugschlau- ches das Gerät als Volumenpumpe zu benutzen und die verschiedensten Gegenstände aufzublasen. Ziehen Sie dazu den Saugschlauch (E) ab und stecken ihn auf die Luftaus- trittsöffnung (F). -
Page 11: Wartung Und Reinigung
Wartung und Reinigung Wichtige Hinweise! Bitte schalten Sie das Gerät vor allen Reinigungsarbeiten aus und ziehen Sie zusätzlich den Stecker aus der Steckdose! Wir empfehlen die Reinigung der Filter über einem Mülleimer durchzufüh- ren. Überprüfen Sie den Filter vor dem Einbau auf Beschädigungen. Ein defek- ter Filter könnte das Gerät sonst dauerhaft beschädigen. - Page 12 Wartung und Reinigung Wartung und Reinigung Zusammenbau Vergewissern Sie sich vor dem Zusammenbau, dass sich der Filter wieder in seiner Position befindet. Ohne Filter kann der Staubsauger irreparabel beschädigt werden. Setzen Sie das Geräteoberteil auf den Auffangbehälter (A) auf. Schließen Sie nun die 3 Verschlussklammern (C), indem Sie diese unten am Auffangbehälter einhaken und dann nach oben klappen.
-
Page 13: Fehlerbehebung
Fehlerbehebung Fehler Ursache Behebung Schwache Saugkraft Staubfilter verschmutzt Staubfilter reinigen Staubbehälter voll Staubbehälter entleeren Schlauch verstopft Schlauch ausklopfen Motor läuft nicht Schalter nicht eingeschaltet Schalter einschalten Stecker nicht eingesteckt Stecker einstecken Motor wird warm Über eine längere Betriebszeit ist eine Erwärmung des Motors ganz normal. -
Page 14: Technische Daten
Technische Daten Bezeichnung ............Autostaubsauger Typ / Modell............888 Nennspannung ............ 12 V Gleichspannung Max. Stromaufnahme .......... 13 A bei 13,8 V Nennleistung............120 W Kabellänge ............ca. 4 m Schlauchlänge ............. 1 m Gewicht (mit Saugschlauch + 1 Düse) ....1,16 kg Technical Data Designation............ - Page 18 Werkzeugstraße 1, D-58093 Hagen, declare by our own responsibility that the product Car Vacuum Cleaner 12 V / 120 W Model 888 Article No. 41 76 67 is according to the basic requirements, which are defined in the European Directives...
- Page 19 Please do not discharge it in the garbage bin, but check with your local council for recycling facilities in your area. Gestaltung urheberrechtlich geschützt © Westfalia 08/06...
