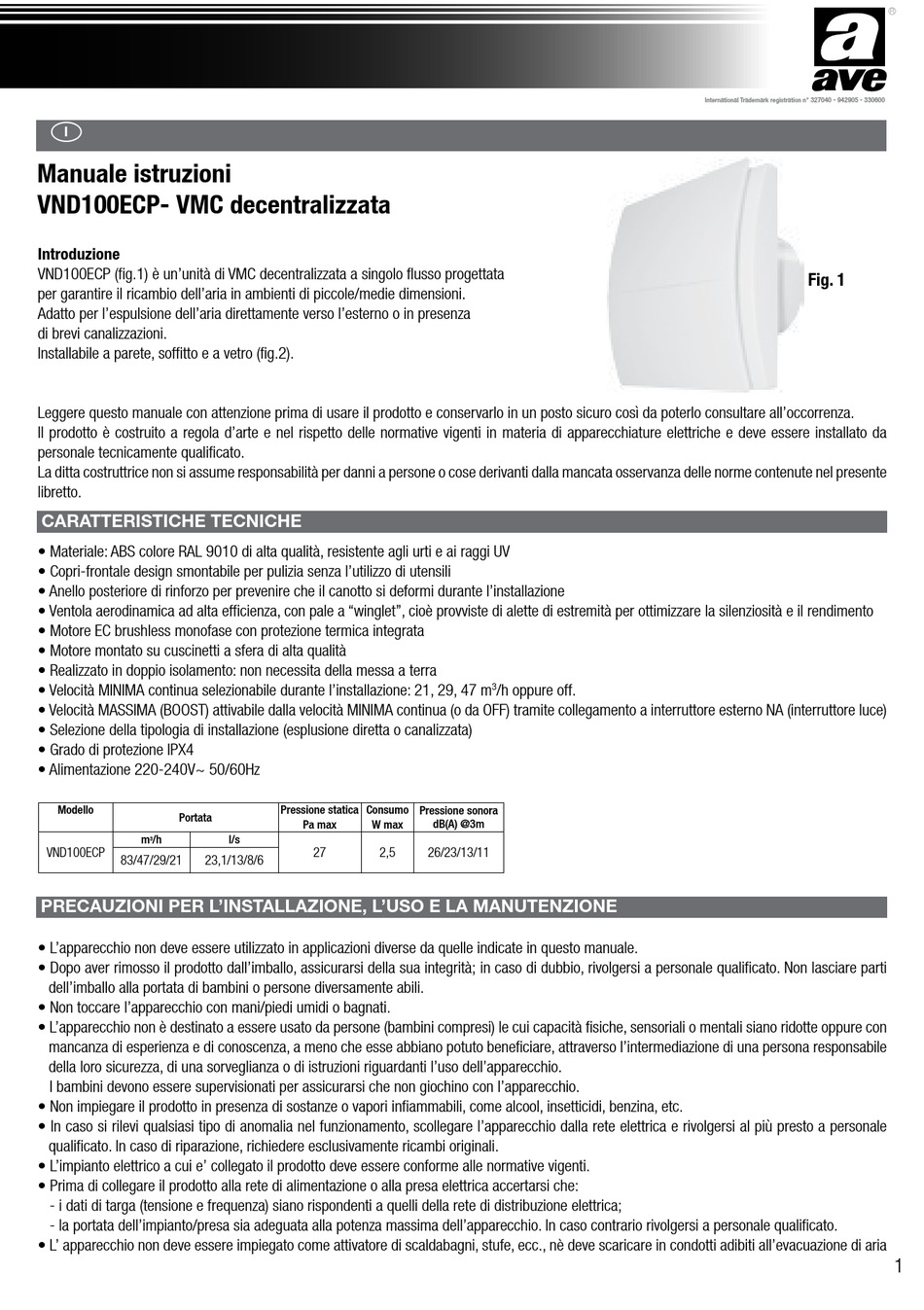

Manuale istruzioni
VND100ECP- VMC decentralizzata
Introduzione

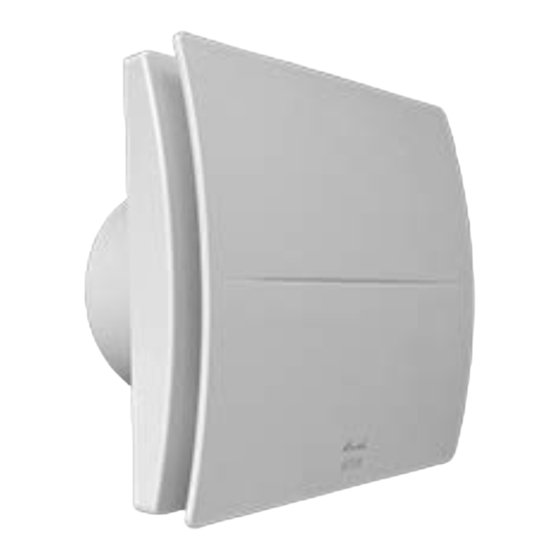

VND100ECP (fig.1) è un'unità di VMC decentralizzata a singolo flusso progettata
per garantire il ricambio dell'aria in ambienti di piccole/medie dimensioni.
Adatto per l'espulsione dell'aria direttamente verso l'esterno o in presenza
di brevi canalizzazioni.
Installabile a parete, soffitto e a vetro (fig.2).
Leggere questo manuale con attenzione prima di usare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all'occorrenza.
Il prodotto è costruito a regola d'arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da
personale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme contenute nel presente
libretto.
CARATTERISTICHE TECNICHE
• Materiale: ABS colore RAL 9010 di alta qualità, resistente agli urti e ai raggi UV
• Copri-frontale design smontabile per pulizia senza l'utilizzo di utensili
• Anello posteriore di rinforzo per prevenire che il canotto si deformi durante l'installazione
• Ventola aerodinamica ad alta efficienza, con pale a "winglet", cioè provviste di alette di estremità per ottimizzare la silenziosità e il rendimento
• Motore EC brushless monofase con protezione termica integrata
• Motore montato su cuscinetti a sfera di alta qualità
• Realizzato in doppio isolamento: non necessita della messa a terra
• Velocità MINIMA continua selezionabile durante l'installazione: 21, 29, 47 m
• Velocità MASSIMA (BOOST) attivabile dalla velocità MINIMA continua (o da OFF) tramite collegamento a interruttore esterno NA (interruttore luce)
• Selezione della tipologia di installazione (esplusione diretta o canalizzata)
• Grado di protezione IPX4
• Alimentazione 220-240V~ 50/60Hz
Modello
Portata
m /h
3
VND100ECP
83/47/29/21 23,1/13/8/6
PRECAUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
• L'apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in questo manuale.
• Dopo aver rimosso il prodotto dall'imballo, assicurarsi della sua integrità; in caso di dubbio, rivolgersi a personale qualificato. Non lasciare parti
dell'imballo alla portata di bambini o persone diversamente abili.
• Non toccare l'apparecchio con mani/piedi umidi o bagnati.
• L'apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte oppure con
mancanza di esperienza e di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile
della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.
I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• Non impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool, insetticidi, benzina, etc.
• In caso si rilevi qualsiasi tipo di anomalia nel funzionamento, scollegare l'apparecchio dalla rete elettrica e rivolgersi al più presto a personale
qualificato. In caso di riparazione, richiedere esclusivamente ricambi originali.
• L'impianto elettrico a cui e' collegato il prodotto deve essere conforme alle normative vigenti.
• Prima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
- la portata dell'impianto/presa sia adeguata alla potenza massima dell'apparecchio. In caso contrario rivolgersi a personale qualificato.
• L' apparecchio non deve essere impiegato come attivatore di scaldabagni, stufe, ecc., nè deve scaricare in condotti adibiti all'evacuazione di aria
Pressione statica Consumo
Pa max W max
l/s
27 2,5
/h oppure off.
3
Pressione sonora
dB(A) @3m
26/23/13/11
International Trademark registration n° 327040 - 942905 - 330600
Fig. 1
