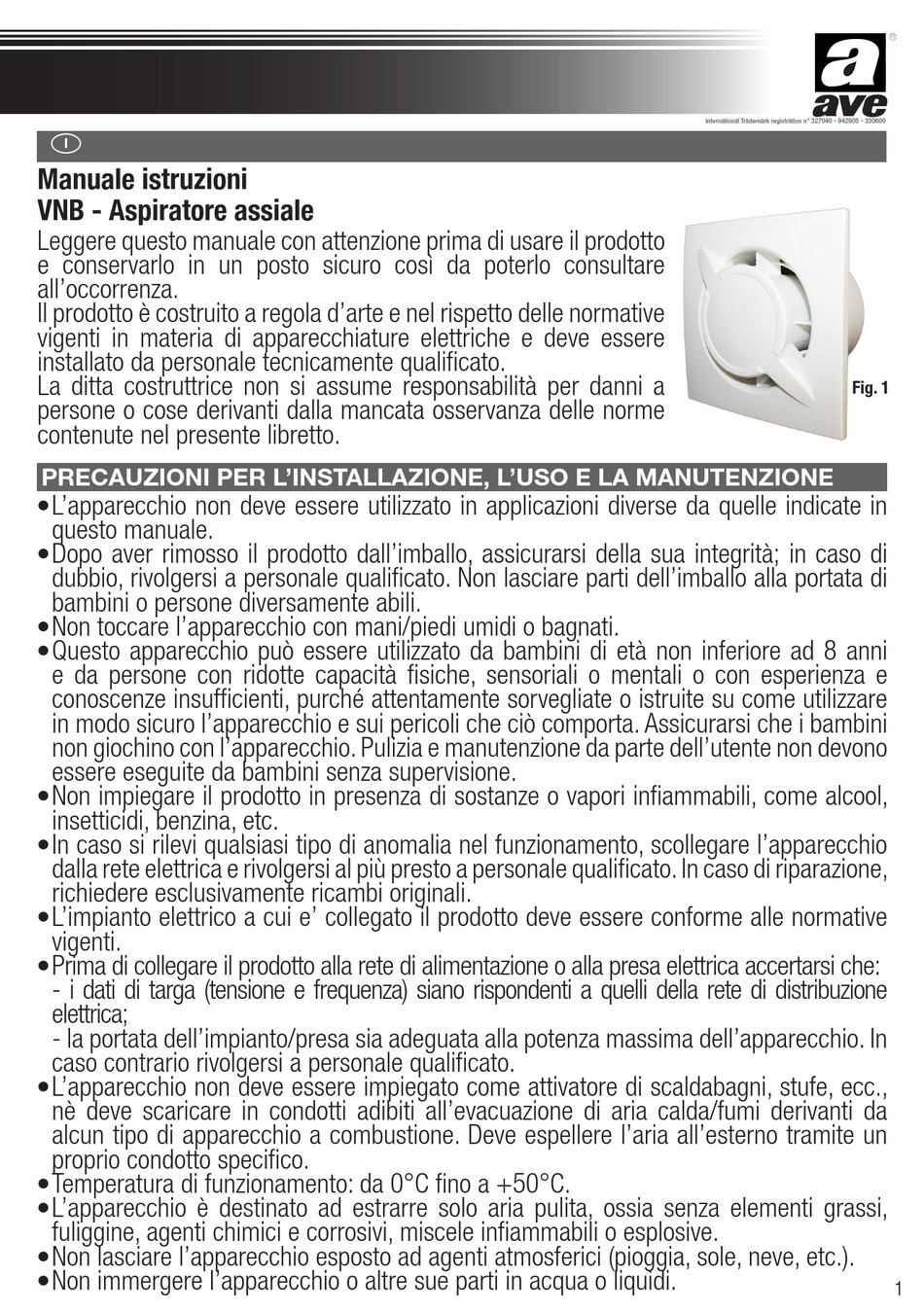

Manuale istruzioni
VNB - Aspiratore assiale
Leggere questo manuale con attenzione prima di usare il prodotto
e conservarlo in un posto sicuro così da poterlo consultare
all'occorrenza.
Il prodotto è costruito a regola d'arte e nel rispetto delle normative
vigenti in materia di apparecchiature elettriche e deve essere
installato da personale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a
persone o cose derivanti dalla mancata osservanza delle norme
contenute nel presente libretto.
PRECAUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
• L 'apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in
questo manuale.
• D opo aver rimosso il prodotto dall'imballo, assicurarsi della sua integrità; in caso di
dubbio, rivolgersi a personale qualificato. Non lasciare parti dell'imballo alla portata di
bambini o persone diversamente abili.
• N on toccare l'apparecchio con mani/piedi umidi o bagnati.
• Q uesto apparecchio può essere utilizzato da bambini di età non inferiore ad 8 anni
e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e
conoscenze insufficienti, purché attentamente sorvegliate o istruite su come utilizzare
in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini
non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono
essere eseguite da bambini senza supervisione.
• N on impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool,
insetticidi, benzina, etc.
• I n caso si rilevi qualsiasi tipo di anomalia nel funzionamento, scollegare l'apparecchio
dalla rete elettrica e rivolgersi al più presto a personale qualificato. In caso di riparazione,
richiedere esclusivamente ricambi originali.
• L 'impianto elettrico a cui e' collegato il prodotto deve essere conforme alle normative
vigenti.
• P rima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione
elettrica;
- la portata dell'impianto/presa sia adeguata alla potenza massima dell'apparecchio. In
caso contrario rivolgersi a personale qualificato.
• L 'apparecchio non deve essere impiegato come attivatore di scaldabagni, stufe, ecc.,
nè deve scaricare in condotti adibiti all'evacuazione di aria calda/fumi derivanti da
alcun tipo di apparecchio a combustione. Deve espellere l'aria all'esterno tramite un
proprio condotto specifico.
• T emperatura di funzionamento: da 0°C fino a +50°C.
• L 'apparecchio è destinato ad estrarre solo aria pulita, ossia senza elementi grassi,
fuliggine, agenti chimici e corrosivi, miscele infiammabili o esplosive.
• N on lasciare l'apparecchio esposto ad agenti atmosferici (pioggia, sole, neve, etc.).
• N on immergere I'apparecchio o altre sue parti in acqua o liquidi.
International Trademark registration n° 327040 - 942905 - 330600
Fig. 1
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VNB100 and is the answer not in the manual?

Questions and answers

Summary of Contents for AVE VNB100

  • Page 1 International Trademark registration n° 327040 - 942905 - 330600  Manuale istruzioni VNB - Aspiratore assiale Leggere questo manuale con attenzione prima di usare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all’occorrenza. Il prodotto è costruito a regola d’arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da personale tecnicamente qualificato.
  • Page 2: Caratteristiche Tecniche

    • T ensione di alimentazione 220-240V~ 50/60Hz. Portata Pressione statica Consumo Pressione sonora Modello /h max Pa max W max dB(A) @3m VNB100 VNB100T VNB150 VNB150T VERSIONI BASE L’aspiratore si aziona tramite interruttore separato ON/OFF oppure tramite l’interruttore luce (Fig. 12A). CON TIMER (con ritardo di spegnimento) L’aspiratore è provvisto di circuito timer, regolabile da circa 1 minuto a circa 25 minuti agendo sul trimmer (Fig. 13B).
  • Page 3 Installation manual VNB - Axial fan Read this manual carefully before using the product and keep it in a safe place for reference. This product was constructed up to standard and in compliance with regulations relating to electrical equipment and must be installed by technically qualified personnel. The manufacturer assumes no responsibility for damage to Fig. 1 persons or property resulting from failure to observe the regulations contained in this booklet. PRECAUTIONS FOR INSTALLATION, USE AND MAINTENANCE • T he device should not be used for applications other than those specified in this manual.
  • Page 4: Technical Specifications

    • T he fan is double insulated: no earth connection is required. • I PX4 wall installation / IPX2 ceiling installation. • P ower supply 220V to 240V~ 50/60Hz. Airflow Static pressure Power Sound pressure Model /h max Pa max W max dB(A) @3m VNB100 VNB100T VNB150 VNB150T VERSIONS STANDARD The fan is operated using a separate ON/OFF switch or via a light switch (Fig. 12A). WITH TIMER (over-run ) The fan is provided with a timer circuit which is adjustable from aprox. 1 minute to 25 minutes via trimmer (Fig. 13B). Operation: connected according to the diagram in Fig. 13A, after the light is switched on, the fan activates with a delay of max 1.5 seconds. After the light is switched off, the fan...
  • Page 5 Manuel d’instructions VNB - Aérateur axial Lisez ce manuel avec attention avant d’utiliser le produit et conservez-le dans un endroit sûr afin de pourvoir le consulter si nécessaire. Le produit est construit selon les règles de l’art et conformément aux normes en vigueur en matière d’appareils électriques, et doit être installé par du personnel techniquement qualifié. L’entreprise de construction n’assume aucune responsabilité Fig. 1 pour les dommages causés aux personnes ou aux choses dérivant du non-respect des normes contenues dans ce manuel.
  • Page 6: Caractéristiques Techniques

    Caudal Présion estática Potencia Presión acústica Codigo /h max Pa max W max dB(A) @3m VNB100 VNB100T VNB150 VNB150T VERSIONS BASE L’aérateur s’active au moyen de l’interrupteur séparé ON/OFF ou bien de l’interrupteur de la lumière (Fig. 12A). AVEC TIMER (avec extinction temporisée) L’aérateur est pourvu d’un circuit timer, réglable d’environ 1 minute à 25 minutes en agissant sur le trimmer (Fig.13B).
  • Page 7 Installation manual VNB - Axial fan Lea el presente manual atentamente antes de utilizar el producto y consérvelo en un lugar seguro, para poder consultarlo cada vez que sea necesario. El producto está construido en su perfección y cumpliendo con las normativas vigentes sobre aparatos eléctricos. Debe ser instalado por un personal técnicamente cualificado. La empresa fabricante no se asume la responsabilidad de daños causados a personas o cosas derivados de la inobservancia de Fig.
  • Page 8: Características Técnicas

    • Fabricado con doble aislamiento: no precisa conexión a una toma de corriente con toma de tierra. • G rado de protección: IPX4 instalación en la pared / IPX2 instalación en el techo. • T ensión de alimentación 220-240V~ 50/60Hz. Airflow Static pressure Power Sound pressure Model /h max Pa max W max dB(A) @3m VNB100 VNB100T VNB150 VNB150T VERSIONES BASE El aspirador se acciona a través de un interruptor separado ON/OFF o bien a través del interruptor de la luz (Fig. 12A). CON TEMPORIZADOR (con retraso de apagado) El aspirador está provisto de circuito temporizador que puede regularse de 1 a 25 minutos actuando sobre el trimmer (Fig. 13B). Funcionamiento: conectado según el esquema de la Fig. 13A después que se enciende la luz, el aspirador se activa con un retraso de 1.5 segundos como máximo. Después que...
  • Page 9 MONTAGGIO E COLLEGAMENTI ELETTRICI - MOUNTING AND ELECTRICAL WIRING - MONTAGE ET BRANCHEMENTS ELECTRIQUES MONTAJE Y CONEXIÓNES ELECTRICAS VNB100 = ø99mm VNB150 = ø149mm 7 7 A 4 x ø 5 mm...
  • Page 10 RECESSED CABLE ENTRY CÂBLE SOUS GAIN CABLE DE TUBERÍAS 2 X 0,5 ÷ 1,5 mm BASE 3 X 0,5 ÷ 1,5 mm 3 X 0,5 ÷ 1,5 mm 4 X 0,5 ÷ 1 mm VNB100 - VNB150 VNB100T - VNB150T...
  • Page 11 CLICK MANUTENZIONE / PULIZIA - MAINTENANCE CLEANING MAINTENANCE / NETTOYAGE - MANTENIMIENTO / LIMPIEZA...
  • Page 12: Standard Conformity

    CONFORMITA’ NORMATIVA 2014/35/UE Direttiva Bassa Tensione 2014/30/UE Direttiva di Compatibilità Elettromagnetica secondo lo stato dell’arte delle seguenti norme: Sicurezza elettrica: EN60335-1(2012)+A11+A13; EN 60335-2-80(2003)+A1+A2. Compatibilità Eletromagnetica: EN 55014-1(2017); EN 55014-2(2015); EN 61000-3- 2(2014); EN 61000-3-3(2013). STANDARD CONFORMITY 2014/35/EU Low Voltage Directive (LVD) 2014/30/EU Electromagnetic Compatibility (EMC), in conformity with the following standards: Electrical Safety: EN60335-1(2012)+A11+A13; EN 60335-2-80(2003)+A1+A2. Electromagnetic Compatibility: EN 55014-1(2017); EN 55014-2(2015); EN 61000-3- 2(2014); EN 61000-3-3(2013). CONFORMITE’ AUX NORMES 2014/35/UE Basse Tension (DBT) 2014/30/UE Compatibilité Électromagnétique (CEM), in conformité aux normes suivantes: Sécurité électrique: EN60335-1(2012)+A11+A13; EN 60335-2-80(2003)+A1+A2. Compatibilité Électromagnétique: EN 55014-1(2017); EN 55014-2(2015); EN 61000-3- 2(2014); EN 61000-3-3(2013). CONFORMIDAD CON LAS NORMAS 2014/35/UE Baja Tensión (BT) 2014/30/UE Compatibilidad Electromagnética (CEM), en conformidad con las normas siguientes: Seguridad Eléctrica: EN60335-1(2012)+A11+A13; EN 60335-2-80(2003)+A1+A2. Compatibilidad Electromagnética: EN 55014-1(2017); EN 55014-2(2015); EN 61000- 3-2(2014); EN 61000-3-3(2013). SMALTIMENTO E RICICLAGGIO Informativa sullo smaltimento delle unità a fine vita. Questo prodotto è conforme alle Direttiva EU 2002/96/EC.
  • Page 13: Disposal And Recycling

    DISPOSAL AND RECYCLING Information on disposal of units at the end of life. This product complies with EU Directive 2002/96/EC. The symbol of the crossed-out dustbin indicates that this product must be collected separately from other waste at the end of its life. The user must, therefore, dispose of the product in question at suitable electronic and electro-technical waste disposal collection centres, or else send the product back to the retailer when purchasing a new, equivalent type device. Separate collection of decommissioned equipment for recycling, treatment and environmentally compatible disposal helps to prevent negative effects on the environment and on health and promotes the recycling of the materials that make up the equipment.
  • Page 14 Direttiva ErP - Regolamenti 1253/2014 - 1254/2014 ErP Directive - Regulations 1253/2014 - 1254/2014 a) Marchio - Mark - Marque - Marca VNB100, VNB100T VNB150, VNB150T b) Modello - Model - Modèle - Modelo c) Classe SEC - SEC class - classe de SEC - clase CEE SEC climi caldi - SEC warm climates kWh/m2.a...
  • Page 15 Indirizzo Internet istruzioni di pre/disassemblaggio Internet address for pre/disassembly instructions Adresse internet concernant les instructions de pré/démontage www.ave.it Dirección de internet para las instrucciones de montaje/ desmontaje Sensibilità del flusso alle variazioni di pressione Airflow sensitivity to pressure variations Sensibilité...
  • Page 16 Per la durata e le condizioni di garanzia dei singoli prodotti vedasi www.ave.it e il catalogo commerciale vigente. I prodotti devono essere commercializzati in confezione originale, in caso contrario al rivenditore e/o installatore è fatto obbligo di applicare e di trasmettere all’utilizzatore le istruzioni che accompagnano il prodotto e/o pubblicate su www.ave.it e sul catalogo commerciale vigente. I prodotti AVE sono prodotti da installazione. Vanno installati da personale qualificato secondo le normative vigenti e gli usi, rispettando le istruzioni di conservazione, d’uso e di installazione di AVE S.p.A. Si richiede inoltre il rispetto delle condizioni generali di vendita, note, avvertenze generali, avvertenze garanzie, reclami e avvertenze tecniche per l’installatore riportate su www.ave.
