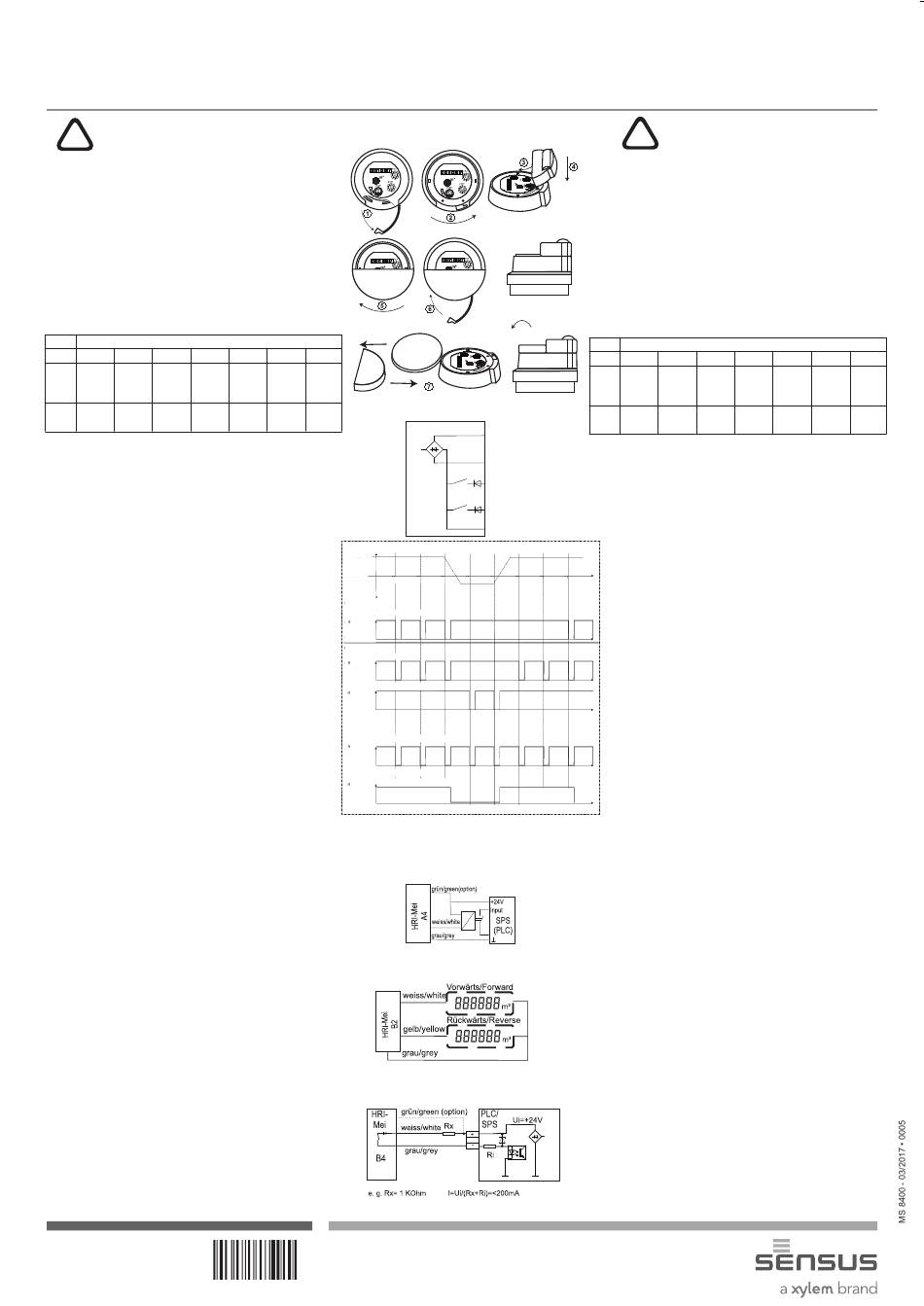

EINBAU- UND BETRIEBSANWEISUNG – HRI-Mei Bx
Installation:
!
Vor der Montage des HRI-Mei die Impulsschutzfolie
von der Unterseite entfernen.
Montage:
1. Abdeckung für OD durch leichten Druck gegen die linke Seite öffnen
2. Blauen Ring entgegen Uhrzeigersinn bis Anschlag drehen (ca. 10°);
Impulsgebersteckplätze sind geöffnet
3. Die zwei Haltehaken des HRI-Mei schräg von oben in die Löcher
des Umbauringes einsetzen
4. HRI-Mei nach unten drücken bis er auf dem Umbauring aufliegt
5. Blauen Ring im Uhrzeigersinn bis zum Anschlag zurück drehen
(ca. 10°); Impulsgebersteckplätze sind verriegelt
6. Abdeckung für OD schließen. Bei Bedarf kann der HRI-Mei mit
einem Plombendraht gegen Demontage gesichert werden.
7. Runden Deckel aus dem Scharnier ausrasten und durch den
mitgelieferten halbrunden Deckel ersetzen
Lieferbare Ausführungen
Der HRI-Mei unterstützt 7 verschiedene Impulsmodi mit folgenden
Ausgangs-Impulswertigkeiten D = 10 / 50 / 100 / 250 / 500 oder
1000 Liter/Impuls und höhere
Impulsbreiten T= 32, 128 oder 500 ms (nicht bei B5, B6)
Impulsmode
Leitung B1 B2 B3 B4
Vor- und
l1
Saldierte Vorwärts- Saldierte
Rückwärts-
Impulse** impulse Impulse**
(weiß)
Impulse
Fließrichtung
l2 Fehler =
Fehler = Rückwärts-
Vorwärts =
geschlossen impulse offen
(gelb)
offen
Masse (grau)
**) Saldierte Impulse: Rückwärtsimpulse werden durch Unterdrücken einer
gleichen Anzahl von Vorwärtsimpulsen ausgeglichen. Das bedeutet, keine
Ausgangsimpulse während dieses Ausgleichvorgangs trotz Vorwärtsflusses.
DATA (grün/braun) gleichzeitig auch für externe Stromversorgung
Batterie oder externe Versorgung:
Batterie: 3,6V Lithium. Die Batterie ist fest eingebaut und nicht auswechselbar.
Lebensdauer:
- bei 20 °C mittlerer Temperatur: bis zu 12 Jahre
- bei 12h 20 °C / 12 h 60 °C: bis zu 10 Jahre
Mit einer ununterbrochenen Stromversorgung 10 V DC (max. 42 V DC) erhöht
sich die Lebensdauer auf mehr als 15 Jahre. Bei Stromsausfall übernimmt die
Batterie des HRI-Mei die Stromversorgung. Damit gehen keine gespeicherten
Werte verloren und der HRI-Mei setzt die Volumenerfassung autonom fort. Die
externe Stromversorgung kann auch durch eine M-Bus Zentrale erfolgen.
Technische Daten
- Umgebungstemperaturen: -10 °C.....+60 °C
- Kabellänge: 3 m
- Schutzklasse IP 68
- EMV nach EEC98/34 (EN 61000-6-2 und EN 61000-6-3)
Impulsausgänge (I1/I2) für Mode B1 bis B4 und B7 (Reed-kompatibel)
Open Collector Impulsausgabe gemäß ISO/TC30
Maximale Spannung: 48 V DC / Imax: 200mA / Pmax: 4 W /
Maximale Restspannung (Ausgang durchgeschaltet, -20 °C ... +60 °C):
0,45 V @ 5 µA / 0,55 V @ 5 mA / 1,4 V @ 200 mA
Pulsbreite (32, 128 oder 500 ms) einstellbar
Durchflussrichtung im Mode B3: Signal I2 ist gegenüber l1 um 200 µs
vorauseilend.
Zulässige Kabelverlängerung: Abhängig von Kabeltyp und angeschlossenen
Geräten; mehrere Kilometer möglich.
Außerhalb geschlossener Gebäude wird ein Überspannungsschutz empfohlen.
Impulsausgänge (I1) für Mode B5 und B6 (NAMUR-kompatibel)
Nach EN 60947-5-6 mit fester Pulsbreite von 6ms bzw. 7ms.
Zulässige Kabelverlängerung: Abhängig von Kabeltyp und angeschlossenen
Geräten sind mehrere Kilometer möglich.
Außerhalb geschlossener Gebäude wird ein Überspannungsschutz empfohlen.
Daten-Schnittstelle:
M-Bus und MiniBus (Auto speed detection: 300 / 2400 Baud)
Protokoll gemäß EN13757-3 entspricht IEC 870 / EN 1434
Die Datenschnittstelle hat keine galvanische Trennung gegenüber der grauen
Anschlussader, siehe Prinzipschema des Anschlusses. Dies ist bei gleichzeitiger
Verwendung zu beachten.
Daten: Zählernummer, Zählerstand, monatliche Zählerstände, min./max.
Durchfluss und Rückwärtsfluss mit Datum und Uhrzeit, etc.
Manipulations- und Alarmeinstellungen (s.a. MiniCom)
Kabelverlängerung: gemäß M-Bus Spezifikation.
Die Anzahl von Auslesungen bei M-Bus ist unbeschränkt und reduziert die
Batterielebensdauer nicht; bei Auslesung per MiniBus (induktiv) nicht öfters als
stündlich auslesen damit die Batterielebensdauer von 12 Jahren nicht
unterschritten wird.
Mit der Datenschnittstelle lassen sich mit Hilfe der Software MiniCom (Version >
3.6.40) folgende Werte einstellen (Standardeinstellung ab Werk in Klammern):
Primäradresse (0), Sekundäradresse (Fab.Nr. des HRI-Mei)
Zähler-Nr. (Fab.Nr. des HRI-Mei)
Zählerstand (0); wenn Impulsschutzfolie fehlt, kann der Zählerstand <> 0 sein.
Tag des Monats für Monatswertspeicherung (1.)
Bediener Passwort = 00000001
Impulsmode, Impulswertigkeit, Impulsdauer (je nach Bestellung)
Weitere Einstellungen s.a. "MiniCom"
Die Auslesung mit "MiniReader" (182080) ist ab Firmware Version >2.0
möglich.
Wird der HRI-Mei auf einem Zähler montiert bestellt, werden ab Werk die
Sekundäradresse, Zähler-Nr. und Zählerstand mit der des montierten Zählers
vorbesetzt. Der Impulswert und die Impulsdauer werden entsprechend der
Bestellung eingestellt. Eine Einstellung vor Ort ist damit nicht mehr notwendig.
Entsorgungshinweise
Dieses Produkt enthält eine Lithiumbatterie und darf zum Schutz unserer
Umwelt nach Ablauf der Verwendungsdauer nicht im Hausmüll entsorgt werden.
Es sind die örtlichen und nationalen Bestimmungen zum Umweltschutz zu
beachten.
www.sensus.com
info.de@xyleminc.com
info.gb@xyleminc.com
B7
B5 B6
NAMUR NAMUR mit
Saldierte
mit Vor/ Rückwärts-
Impulse
Rückwärts- Unterdrückung
Signalisierung ("OD-AM")
Nicht Nicht Saldierte
Impulse
verwendet verwendet
Durchfluss / Flow
vorwärts /
forward
Zählerstand
meter index ..01
rückwärts /
backwards
Mode B1/4/7
I1 (saldierend / balanced)
o en / open
geschlossen /
1
close
Mode B2
I1 (vorwärts / forward)
o en / open
geschlossen /
1
close
I2 (rückwärts / backwards)
o en / open
geschlossen /
close
Mode B3
I1 (vortwärts & rückwärts / forwards & backwards)
o en / open
geschlossen /
1
close
I2 (Richtung / Direction)
o en / open
vorwärts / forward
geschlossen /
close
Anschlussbeispiele / Application examples:
Alle Anschlüsse mit Versorgung sind optional. Es kann auch die interne
Batterie des HRI-Mei als Spg. versorgung verwendet werden
All connections with ext. power supply are optional. The HRI-Mei's
internal battery can also be used.
SPS mit geschalteter Masse / with switched ground
HRI-Mei fremdgespeist / with external power supply
Diese Anwendung kann auch als Testwerkzeug für alle HRI
Typen verwendet werden
This application can be also used as a test tool for all HRI types
SPS mit geschalteter Spg.versorgung
PLC with switched power supply
Daten/Data
(grün/green)
Daten/Data
(braun/brown)
Impulse/pulses I1
(weiß/white)
Impulse/pulses I2
(gelb/yellow)
Masse/ground
(grau/grey)
..02 ..03 ..02 ..01 ..02 ..03 ..04
2 3 4
2 3 2 3 4
2 1
2 3 2 1 2 3 4
vorwärts /
forward
rückwärts / backward
INSTALLATION AND OPERATING INSTRUCTIONS – HRI-MEI BX
Installation:
!
Just before mounting the HRI-Mei on the meter it is
essential to remove the aluminium foil at the bottom side.
Installation:
1. Open the cover for OD with slight pressure against the left side.
2. Turn blue ring counterclockwise against stop (ca. 10°); pulse sensor slots are
open.
3. Insert the two hooks of the HRI-Mei diagonally from above into the holes of
the backfitting ring.
4. Push HRI-Mei down until it is fixed on the backfitting ring.
5. Turn blue ring clockwise against stop (ca. 10°); pulse sensor slots are
barred.
6. Close cover for OD. If required the HRI-Mei can be protected with a seal wire
against removal.
7. Release the round cover from the hinge and replace it with the supplied
semicircular cover.
Type
The HRI-Mei provides 7 different pulse modes each with the following pulse
weights
D = 10 / 50 / 100 / 250 / 500 or 1000 litres/pulse and higher
Pulse length T= 32, 128 or 500 ms (not with B5, B6)
Pulse mode
Wire B1 B2 B3 B4
For- and
l1 Balanced Forward Balanced
backwards
pulses** pulses pulses**
(white)
Pulses
Direction
l2 tamper =
tamper = Backward signal
(yellow) closed pulses forward = open
open
Ground (grey)
**) Balanced pulses: Reverse volume must be compensated by identical forward
volume before more pulses are output. That means, no output pulses during this
period even though the meter register is counting forward.
DATA (green/brown) Also used for external power supply
Battery or external supply:
Battery: 3,6V Lithium. Integral battery, not replaceable.
Durability:
20 °C medium temperature: up to 12 years
12hrs 20 °C / 12 hrs 60 °C: up to 10 years
With a continuous external power supply of 10 V DC (max. 42 V DC) the
durability increases to more than 15 years. In case of a voltage breakdown the
battery of the module takes over the power supply. Therefore the stored values
are not lost and the module continues the volume detection autonomously. The
external supply can also be provided via an M-Bus system.
Technical Data
- Ambient temperature: -10 °C.....+60 °C
- Cable length: 3 m
- Protection category IP 68
- EMC acc. EC98/34 (EN 61000-6-2 and EN 61000-6-3)
Output pulses (I1/I2) for Mode B1 to B4 and B7
Open Collector pulse output module acc. ISO/TC30
Maximum voltage: 48 V DC / Imax: 200mA / Pmax: 4 W
Maximum residual voltage (output interconnected, -20 °C / +60 °C):
0,45 V@ 5 µA / 0,55 V @5 mA / 1,4 V @200 mA
Pulse width (32, 128 or 500 ms) adjustable
Flow direction in Mode B3: Signal I2 is active low = 200 µs prior to first pulse in
reverse direction.
Acceptable cable extension: depending on cable type and connected devices;
several kilometres possible.
Transient voltage protection is highly recommended for wiring outside buildings.
Output pulses (I1) for Mode B5 and B6 (NAMUR-compatible)
Acc. EN 60947-5-6 with constant pulse width from 6ms resp. 7ms.
Acceptable cable extension: depending on cable type and connected devices;
several kilometres possible.
Transient voltage protection is highly recommended for wiring outside buildings.
Data interface:
M-Bus and MiniBus (Auto speed detection: 300 / 2400 Baud)
Protocol acc. EN13757-3 conforms IEC 870 / EN 1434
The data interface is NOT galvanically isolated from the grey connection lead,
see connection diagram. This is to be considered when used simultaneously.
Data: Meter number and counter reading
Cable extension: acc. M-Bus specification.
The quantity/number of readouts with M-Bus is unlimited. If MiniBus is used, do
not readout more than hourly so that the battery life of 12 years is maintained.
With the data interface the following values can be adjusted with the help of the
MiniCom software (Version > 3.6.40). (Default settings in brackets):
Primary address (0), secondary address (Fab.no. of HRI-Mei)
Meter no. (Fab.no. of HRI)
Counter reading (0); when the aluminum foil is missing the counter reading can
be <> 0.
Day of month for monthly value storage (1).
Operator password = 00000001
Pulse mode, pulse value, pulse duration (depending on order)
Reading with the MiniReader (182080) is supported from firmware version >2.0.
Further settings s.a. MiniCom
If the HRI-Mei is ordered as a version mounted on a meter, the secondary
address, meter number and the meter reading are pre-set with the ones from the
mounted meter ex works.
The pulse value and the pulse period are set according to the order. An
adjustment on-site is then not required.
Disposal guideline:
This product contains a lithium battery. In the interest of protecting the
environment, this battery may not be disposed in household waste after its
period of use. The local and national regulations for environmental protection are
to be considered.
B5 B6 B7
NAMUR with
NAMUR
suppressing
with For- Balanced
backward
/Backward pulses
flow
signal
("OD-AM")
Balanced
not used not used
pulses
