Defensor Mk4 Unit Fitting And Steam Installation page 31

1.
1.4 Contrôle du montage de l'appareil
• Accrocher l'appareil à la vis puis serrer et bloquer les 2 vis de fixation restantes
à travers le boîtier dans les trous de fixation inférieurs "B".
Important! Contrôler à nouveau l'alignement horizontal et vertical avec un
niveau d'eau.

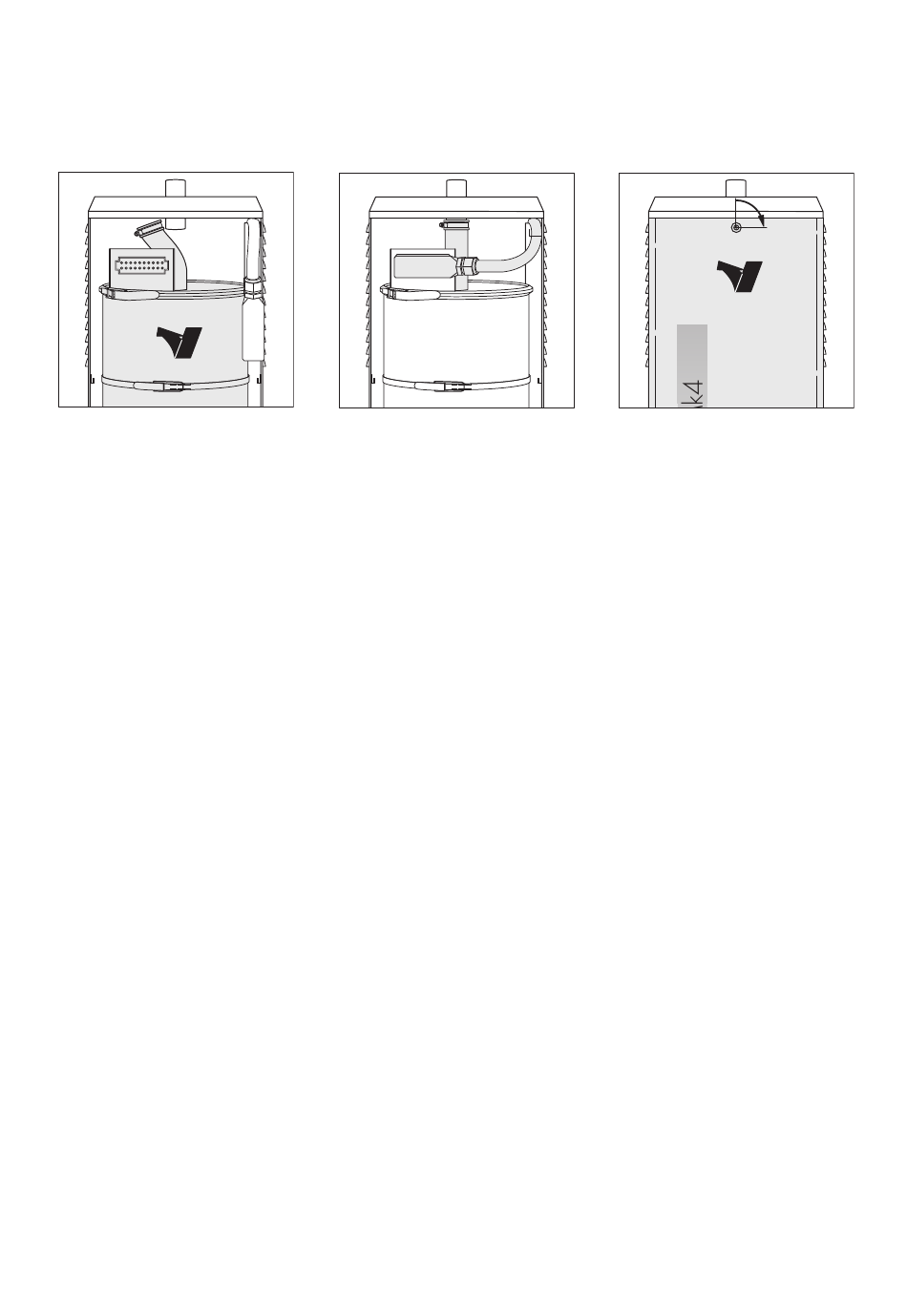

• Monter la cuve à vapeur:
2.
3.
1. Introduire la cuve à vapeur dans l'appareil avec précaution, l'aligner (la
fiche de raccordement doit pointer vers l'avant) et la fixer à l'aide de l'an-
neau de serrage.
2. Emboîter le tube de vapeur sur le raccordement et le fixer à l'aide du collier
de serrage.
3. Brancher le faisceau de câbles.
4. Monter la porte frontale et verrouiller avec un tournevis (tourner de 90° vers
la droite).
Vérifier le montage correct selon la check-list suivante:
- L'emplacement de l'humidificateur à vapeur est-il correct (observer les indica-
tions d'emplacement)?
- La fixation de l'humidificateur à vapeur est-elle correcte (vérifier l'alignement
horizontal et vertical)?
- Le raccordement de vapeur est-il correctement monté (collier convenablement
placé et serré)?
- La cuve à vapeur est-elle correctement fixée (anneau de serrage bloqué)?
- Le faisceau de câbles est-il correctement branchée?
- La porte frontale est-elle verrouillée (contact de porte)?
4.
