Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
Stand 2020-08-29
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Technische Daten:
Typ
Eingänge
Anzahl
Frequenzbereich
Dämpfung, einstellbar
Verstärkung SAT
Ausgang
Max. Ausgangspegel SAT
(3. Ordnung, EN 50083-3, 35 dB KMA)
Stamm
Entkopplung intern
Allgemein
Betriebsspannung
Stromaufnahme
Potentialausgleichanschluss
Betriebstemperaturbereich (gemäß EN 60065)
Maße (B × H × T) ca.
Gewicht
Schutzklasse
CE-Konfirmationserklärung
Hiermit erklärt AXING AG, dass das Gerät den Anforderungen der Richtlinie
2014/53/EU entspricht. Die vollständige EU-Konformitätserklärung ist unter der
folgenden Internetadresse abrufbar: https://axing.com/downloads/ce/.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen

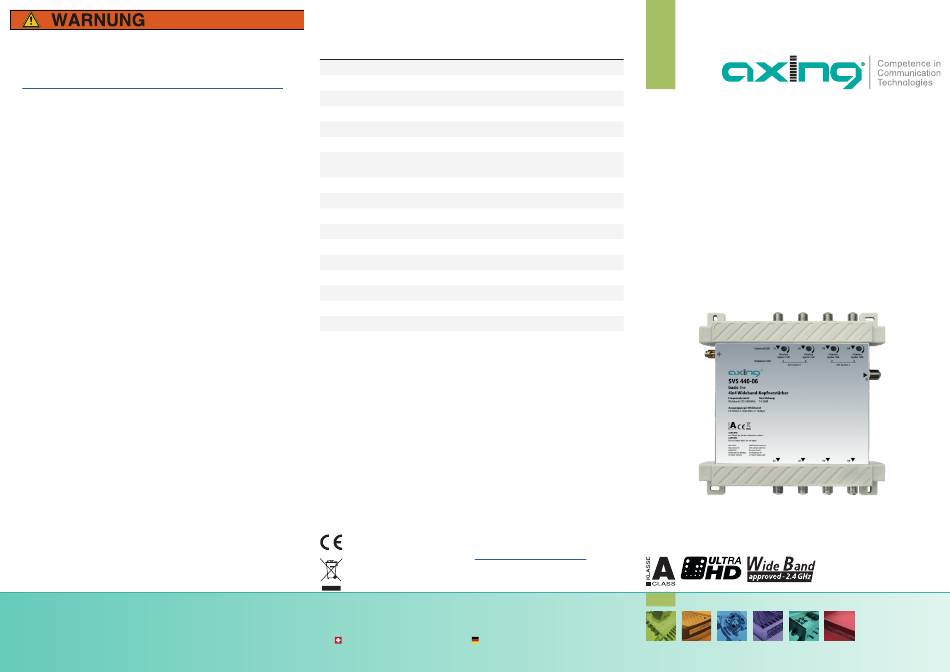

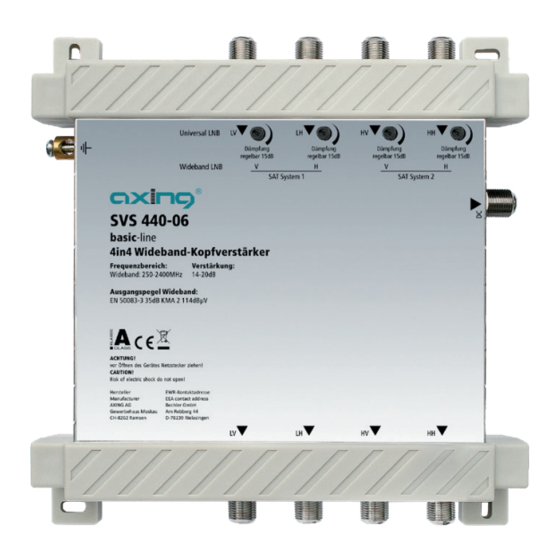

SVS 440-06
4
250...2400 MHz
0...15 dB
SVS 440-06
14...20 dB ±2 dB
basic-line
114 dBµV
Wideband-
>38 dB
Kopfverstärker | 4 in 4
18 V
220 mA ±12 mA
Betriebsanleitung
4 mm2
-20...+50°C
170 × 145 × 40 mm
0,464 kg
IP 20
Advertisement
Table of Contents
Related Manuals for axing basic SVS 440-06
Summary of Contents for axing basic SVS 440-06
- Page 1 0,464 kg Schutzklasse IP 20 CE-Konfirmationserklärung Hiermit erklärt AXING AG, dass das Gerät den Anforderungen der Richtlinie 2014/53/EU entspricht. Die vollständige EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: https://axing.com/downloads/ce/. WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem Restmüll, sondern separat entsorgen.
- Page 2 Ihrer SAT-Empfangsantenne. Verwenden Sie hierfür hochgeschirmte Koaxi- 1 × Betriebsanleitung alkabel mit F- Anschlusssteckern. Passende Kabel und Stecker finden Sie im aktuellen AXING-Katalog oder unter www.axing.com. Verbinden Sie die Ausgänge (5) z.B. mit den Eingängen eines Einkabel-Mul- tischalters. Pegeleinstellungen: Alle SAT-Eingangspegel sind unabhängig voneinander einstellbar (6).
- Page 3 Protection class IP 20 CE Confirmation Declaration Hereby, AXING AG declares that the device is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: https://axing.com/en/downloads/ce/. WEEE Nr. DE26869279 | Electrical and electronic components must not be disposed of as residual waste, it must be disposed of separately.
- Page 4 SAT reception antenna. Use highly shielded coaxial cables with F connectors. Suited cables and plugs can be found in the current AXING catalogue or at www.axing.com. Connect the outputs (5) with the inputs of a singlecable multiswitch. Level Adjustment: All SAT input levels can be adjusted (6).
