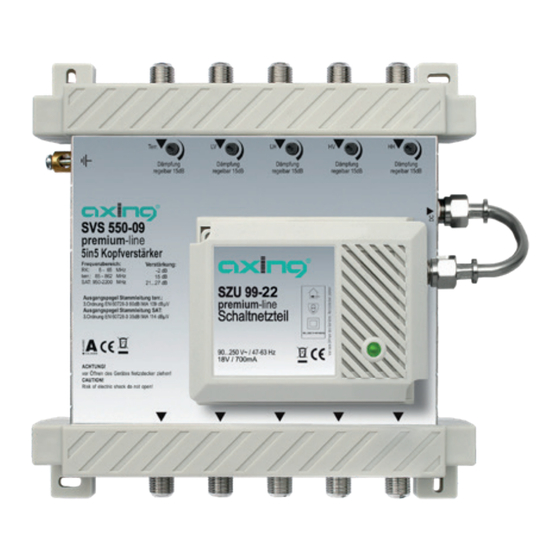

axing premium-line Series Operation Instructions

Sicherheitshinweise:
 Die Installation des Geräts und Reparaturen am Gerät sind ausschließlich
vom Fachmann unter Beachtung der geltenden VDE-Richtlinien durch-
zuführen. Bei nicht fachgerechter Installation und Inbetriebnahme wird
keine Haftung übernommen.
 Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung entfer-
nen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das Gerät
reinigen oder an den Anschlüssen arbeiten.
 Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen
am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen vor-
genommen werden. Es besteht sonst Lebensgefahr, für die keine Haftung
übernommen wird.
 Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel
der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch
normgerechte Sicherungen des gleichen Nennwertes ersetzen.
 Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
 Um Beschädigungen am Gerät selbst oder an Peripheriegeräten vorzu-
beugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur auf
flachen Oberflächen montiert werden.
 Planen Sie den Montage- bzw. Aufstellort so, dass Sie in Gefahrensitu-
ationen den Netzstecker leicht erreichen und aus der Steckdose ziehen
können. Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder nicht
unbeaufsichtigt am Gerät und dessen Anschlüssen spielen können. Der
Montage- bzw. Aufstellort muss eine sichere Verlegung aller angeschlos-
senen Kabel ermöglichen. Das Netzkabel sowie Zuführungskabel dürfen
nicht durch irgendwelche Gegenstände beschädigt oder gequetscht
werden.
 Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen kön-
nen (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
 Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder
Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,
dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie
außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr
durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die
Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin
etc.) kommen.
Stand 2019-11-23
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Technische Daten:
Typ SVS 550-09
Eingänge
Anzahl 5
Frequenzbereich 5...65 MHz | 85...862 MHz | 950...2200 MHz
Dämpfung, einstellbar
Verstärkung TERR
Verstärkung SAT
Entkopplung SAT-Eingänge |
SAT-Eingänge
Entkopplung TERR | SAT
Verstärkung Rückkanal (passiv)
Stammausgänge
Anzahl 5
Max. Ausgangspegel TERR
(3. Ordnung, EN 50083-3, 60dB
KMA)
Max. Ausgangspegel SAT (3. Ord-
nung, EN 50083-3 35dB KMA,
2-Sender Messmethode)
Entkopplung TERR | SAT
Entkopplung SAT | SAT
Anschlüsse
Anschlusstyp
Allgemein
90...250 V~ | 47...63 Hz |
Schaltnetzteil
18 V=/0,7 A
Leistungsaufnahme 10 W
Potentialausgleichanschluss 4 mm²
Betriebstemperaturbereich
(gemäß EN 60065)
195 × 145 × 85
Maße (B × H × T) ca.
mm
Schutzklasse
Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den
geltetenden Richtlinien entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Hersteller EWR-Kontaktadresse
AXING AG Bechler GmbH
Gewerbehaus Moskau Am Rebberg 44
8262 Ramsen 78239 Rielasingen
SVS 990-09 SVS 1717-09
9 17
0...15 dB
15 dB
21...27 dB
SVS 550-09 | SVS 990-09
40 dB
40 dB
-2 dB
SVS 1717-09
9 17
premium-line
109 dBµV
Kopfverstärker
114 dBµV
40 dB
Betriebsanleitung
40 dB
F
18 V=/1,2 A 18 V=/2 A
14 W 22 W
- 4 mm²
-20...+50°C
255 × 145 × 85 430 × 145 × 85
mm mm
IP 20
