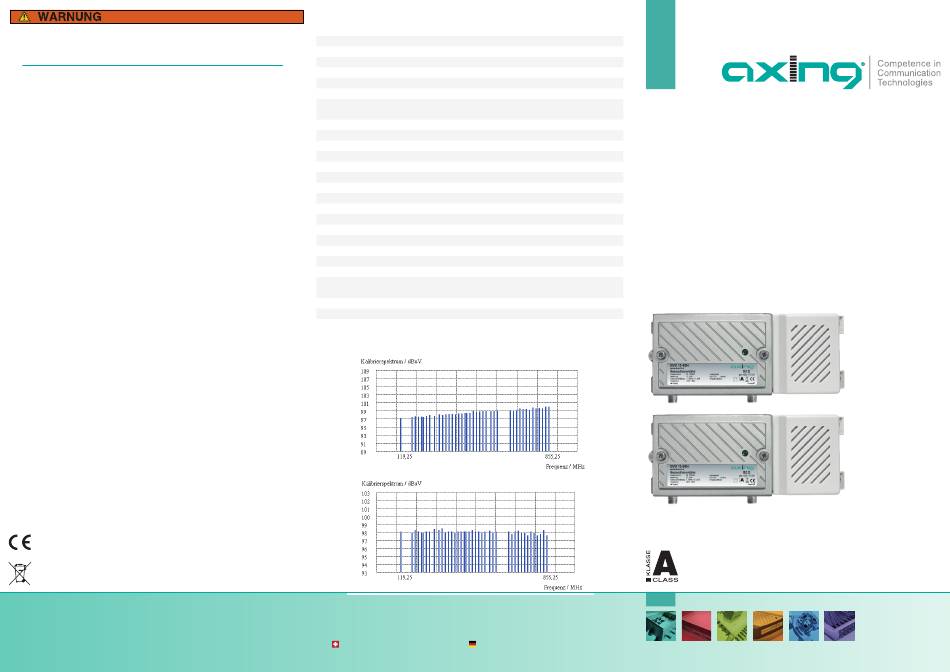

Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
EU-Konformitätserklärung
Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den
geltenden EU-weiten Anforderungen entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Seite 1 von 2 | AXING-BA_BVS-12-13-69N | 2022-10-05

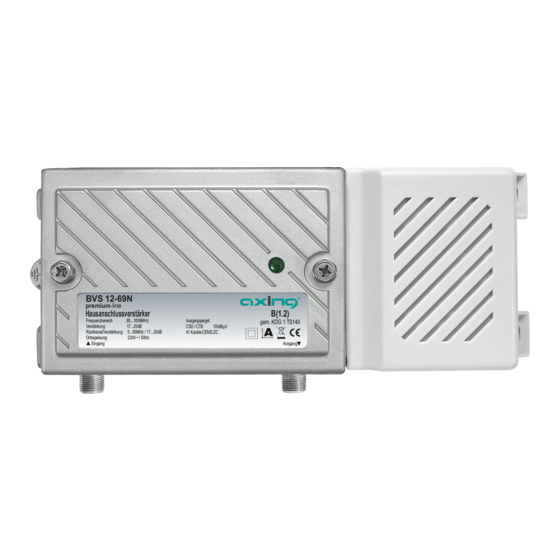

Technische Daten:
Typ
BVS 12-69N
EMV
gemäß EN 50083-2, Klasse A
Einstufung nach 1 TS 140
B 1.2
Downstream
Frequenzbereich
Verstärkung
17...20 dB
Max. Ausgangspegel CSO/CTB (CE-
NELEC-Raster, 41 Kanäle, 60 dB IMA)
Dämpfung: stufenloser Pegelsteller
Entzerrung: stufenloser Pegelsteller
Rückflussdämpfung
Rauschmaß typ.
Upstream
Frequenzbereich
Verstärkung
17...20 dB
Dämpfung: stufenloser Pegelsteller
HF-Anschlüsse
Typ
Allgemein
Netzteil
Betriebsanzeige
Leistungsaufnahme
Potentialausgleichanschluss
Betriebstemperaturbereich (ge-
mäß EN 60065)
Maße (B × H × T) ca.
Gewicht
Schutzklasse
² CSO/CTB @ 3dB slope, 100 dBµV
² CSO/CTB @ flat 0dB slope, 98 dBµV
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen
BVS 13-69N
B 3.2
85...1006 MHz
27...30 dB
100 dBµV
0...20 dB
BVS 12-69N
0...18 dB
≥ 14 dB (-1,5 dB/Octave)
7 dB
BVS 13-69N
5...65 MHz
25...28 dB
premium-line
0...20 dB
F-Buchse
CATV-Verstärker
230 VAC / 50 Hz
LED
Betriebsanleitung
6 W
4 mm²
-20...+50°C
192 × 89 × 40 mm
0,360 kg
IP 20
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for axing premium-line BVS 12-69N
Summary of Contents for axing premium-line BVS 12-69N
- Page 1 ² CSO/CTB @ 3dB slope, 100 dBµV ² CSO/CTB @ flat 0dB slope, 98 dBµV EU-Konformitätserklärung Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den geltenden EU-weiten Anforderungen entsprechen. WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem Restmüll, sondern separat entsorgen.
- Page 2 Einstellungen: Sie können mit den Reglern (5) und (6) die Entzerrung und Dämpfung im Vorwärtsweg einstellen. Mit dem Regler (7) können Sie die Dämpfung des Rückkanals einstellen. 7 Dämpfung Rückkanal Seite 2 von 2 | AXING-BA_BVS-12-13-69N | 2022-10-05...
- Page 3 ² CSO/CTB @ 3dB slope, 100 dBµV ² CSO/CTB @ flat 0dB slope, 98 dBµV EU Declaration of Conformity Hereby AXING AG declares that the CE marked products comply with the valid EU guidelines. WEEE Nr. DE26869279 | Electrical and electronic components must not be disposed of as residual waste, it must be disposed of separately.
- Page 4 Connect the input of the amplifier to the interconnection point. Connect the output of the amplifier to your house distribution. Use a highly shielded coaxial cable with an F connector. Suitable cables and connectors can be found in the current AXING catalogue or under www. axing.com. Equipotential bonding and Mounting: To avoid dangerous overvoltages (attention: risk of fire/death), the devices must be connected to the equipotential bonding according to EN 60728-11.
