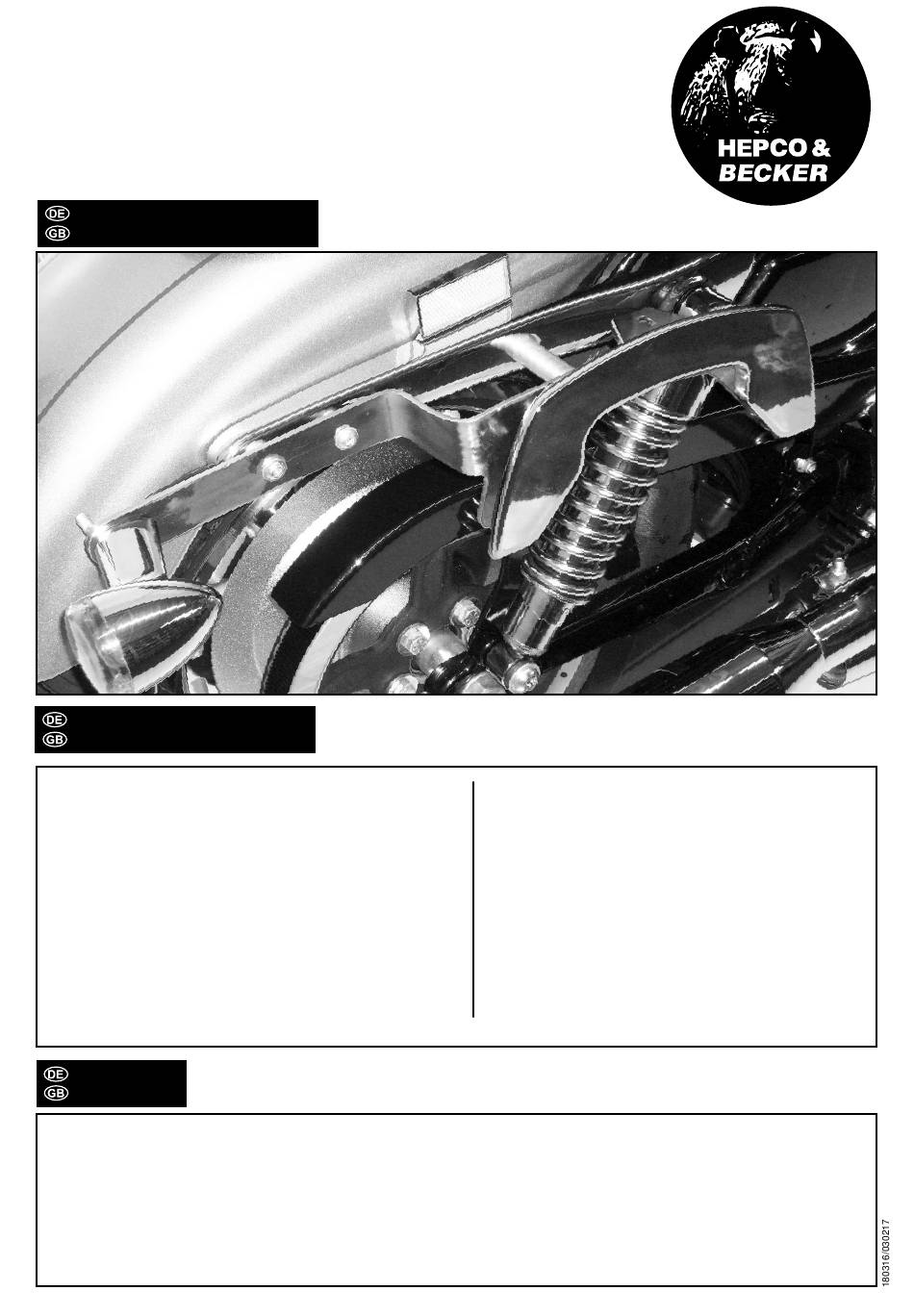

hepco & becker 630718 00 02 Mounting Instructions

C-Bow Taschenhalter / Soft bag holder
HARLEY-DAVIDSON
XL 883 L/R/C • Sportster 883 Low/Iron/Roadster/Custom/Super Low
XL 1200L/N/C/CX • Sportster 1200 Low/Nightster/Custom/Roadster
Forty-Eight/Seventy-Two
Artikel Nr.: / Item-no.: 630718 00 02 chrom/chrome
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
INHALT
CONTENTS
2 151.540HB C-Bow chrom
1 713.209HB Halteadapter links
1 713.210HB Halteadapter rechts
2 151.247 Distanz ø18 x 9 x 70mm
4 150.824 Distanz ø18 x 9 x 15mm
6 150.803 Tensilockmutter M8
2 151.211 Sechskantschrauben 5/16 x 18 x 70
2 151.108 Inbusschrauben M8 x 120
4 150.729 Linsenkopfschraube M8 x 55
8 150.892 Sechskantschraube M6 x 20
8 150.809 U-Scheibe ø6,4
6 150.811 U-Scheibe ø8,4
8 150.893 U-Scheibe ø17 x ø6,4 x 3mm
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
2 151.540HB C-Bow chrome
1 713.209HB adapter left
1 713.210HB adapter right
2 151.247 spacer ø18 x 9 x 70mm
4 150.824 spacer ø18 x 9 x 15mm
6 150.803 tensilock nut M8
2 151.211 hexagon bolt 5/16 x 18 x 70
2 151.108 allen screw M8 x 120
4 150.729 filister head screw M8 x 55
8 150.892 hexagon bolt M6 x 20
8 150.809 washer ø6,4
6 150.811 washer ø8,4
8 150.893 washer ø17 x ø6,4 x 3mm
1
