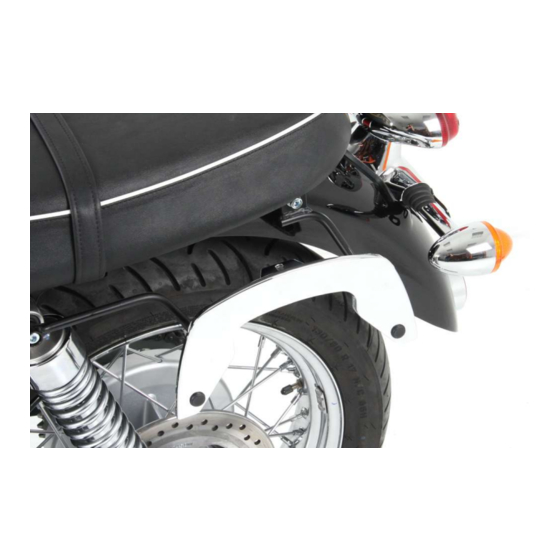

C-Bow
TRIUMPH Bonneville/
T100
Art.-Nr.: 630790
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück
Bestellnr.
2
700007062
1
700007245
1
700007246
1
700007247
1
700007248
2
700009041
1
700006317
Hinweise
Montagehinweis:
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben
dann auf das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei
angebaut ist.
Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bezeichnung
C-Bow chrom
C-Bow Halteadapter vorne links
C-Bow Halteadapter vorne rechts
C-Bow Halteadapter hinten links
C-Bow Halteadapter hinten rechts
Haltelaschen hinten
Blinkerhalter gerade
TRIUMPH Bonneville/T100
4006.005.131
Art.-Nr.:
1
700009042
Schraubensatz:
2x
Linsenkopfschrauben M 8 x 20
2x
Tensilockmuttern M 8
2x
Inbusschraube M8x20
2x
Inbusschraube M8x25
2x
Flanschkopfschraube M8x20
8x
Sechskantschraube M6x18
8x
U-Scheibe Ø6,4
4x
U-Scheibe Ø8,4
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 630790 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for hepco & becker 630790

Summary of Contents for hepco & becker 630790

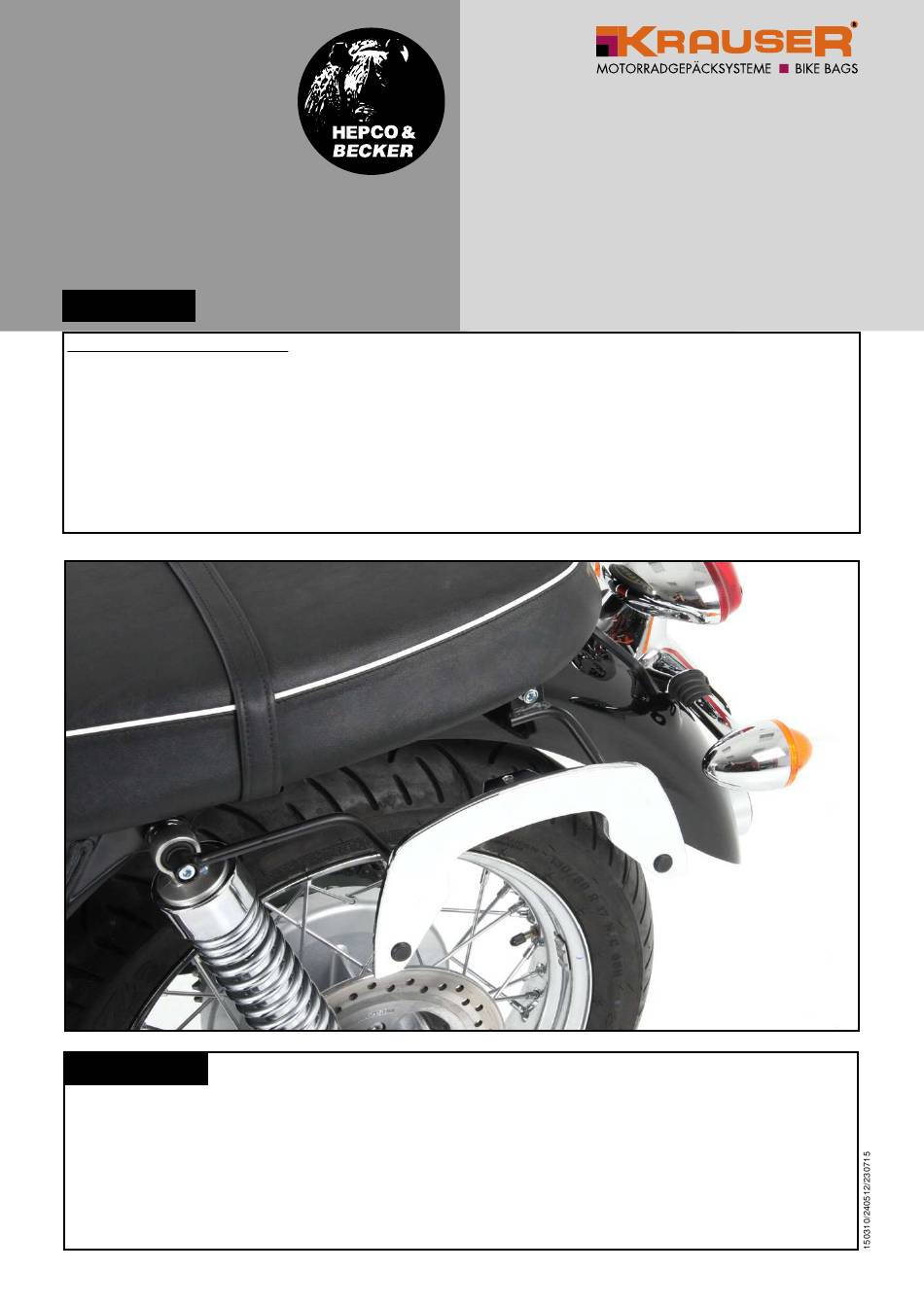

  • Page 1 C-Bow TRIUMPH Bonneville/ TRIUMPH Bonneville/T100 T100 4006.005.131 Art.-Nr.: Art.-Nr.: 630790 Montage Der Bausatz umfaßt die folgenden Teile: Stück Bestellnr. Bezeichnung 700009042 Schraubensatz: 700007062 C-Bow chrom Linsenkopfschrauben M 8 x 20 700007245 C-Bow Halteadapter vorne links Tensilockmuttern M 8 700007246 C-Bow Halteadapter vorne rechts...
