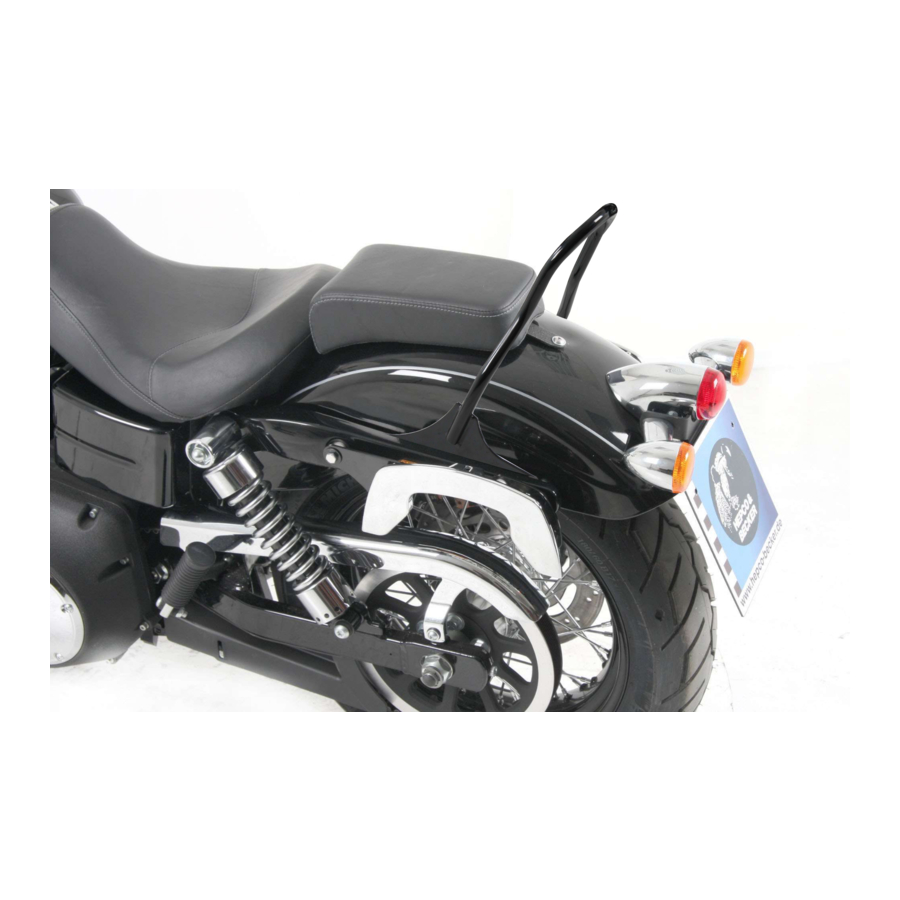

C-Bow Taschenhalter / Soft bag holder
HARLEY-DAVIDSON
Dyna Wilde Glide
Artikel Nr.: / Item-no.: 630719 00 02 chrom/chrome
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
INHALT
CONTENTS
2
150.540HB C-Bow chrom
2
700008071 Halteadapter vorne schwarz
2
700008072 Halteadapter hinten schwarz
1
700008073 Blinkerhalter
4
150.892
Sechskantschraube M6 x 20
4
150.893
Sechskantschraube M6 x 25
2
150.847
Sechskantschraube M8x60
2
150.848
Sechskantschraube M8x70
8
150.809
U-Scheibe ø6,4
2
150.810
U-Scheibe ø8,4
4
150.893
U-Scheibe ø17 x ø6,4 x 3mm
2
150.893
U-Scheibe ø24xø8,4x2mm
4
150.824
Aludistanz ø18 x 9 x 15 mm
4
151.245
Aludistanz ø18 x 7 x 10 mm
4
151.022
selbstsichernde Mutter M8 mit Bund
2
150.540HB
C-Bow chrome
2
700008071
front adapter black
2
700008072
rear adapter black
1
700008073
blinker holder
4
150.892
hexagon bolt M6 x 20
4
150.893
hexagon bolt M6 x 25
2
150.847
hexagon bolt M8x60
2
150.848
hexagon bolt M8x70
8
150.809
washer ø6,4
2
150.810
washer ø8,4
4
150.893
washer ø17 x ø6,4 x 3mm
2
150.893
washer ø24xø8,4x2mm
4
150.824
alu spacer ø18 x 9 x 15 mm
4
151.245
alu spacer ø18 x 7 x 10 mm
4
151.022
special self-nock nut M8
1
Advertisement
Related Manuals for hepco & becker 630719 00 02
Summary of Contents for hepco & becker 630719 00 02

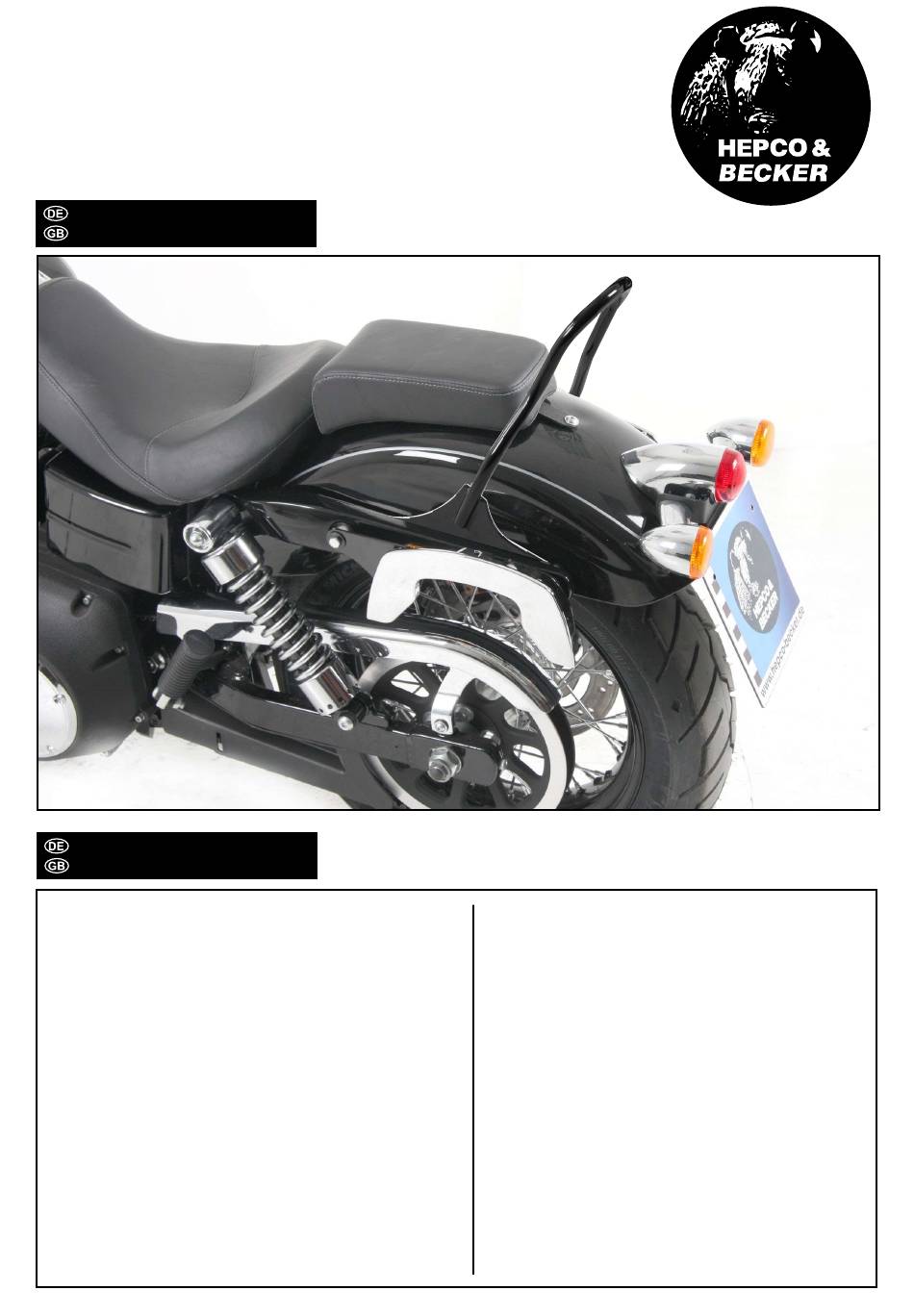

- Page 1 C-Bow Taschenhalter / Soft bag holder HARLEY-DAVIDSON Dyna Wilde Glide Artikel Nr.: / Item-no.: 630719 00 02 chrom/chrome MONTAGEANLEITUNG MOUNTING INSTRUCTIONS INHALT CONTENTS 150.540HB C-Bow chrom 150.540HB C-Bow chrome 700008071 Halteadapter vorne schwarz 700008071 front adapter black 700008072 Halteadapter hinten schwarz...
- Page 2 C-Bow Taschenhalter / Soft bag holder HARLEY-DAVIDSON Dyna Wilde Glide Artikel Nr.: / Item-no.: 630719 00 02 chrom/chrome WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an.
- Page 3 C-Bow Taschenhalter / Soft bag holder HARLEY-DAVIDSON Dyna Wilde Glide Artikel Nr.: / Item-no.: 630719 00 02 chrom/chrome MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Halteadapter hinten links und rechts groß: Den Halteadapter mit den Sechskantschrauben M6x25sowie U-Scheiben Ø6,4 montieren. Zwischen Adapter und C-Bow die Aludistanzen Ø18xØ7x10mm fügen.
- Page 4 C-Bow Taschenhalter / Soft bag holder HARLEY-DAVIDSON Dyna Wilde Glide Artikel Nr.: / Item-no.: 630719 00 02 chrom/chrome MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der C-Bows am Motorrad: Vorne links und rechts mit der Sechskantschraube M8x70 sowie der U-Scheibe Ø24xØ9x2mm. Von hinten mit der Bundmutter M8 verschrauben.
