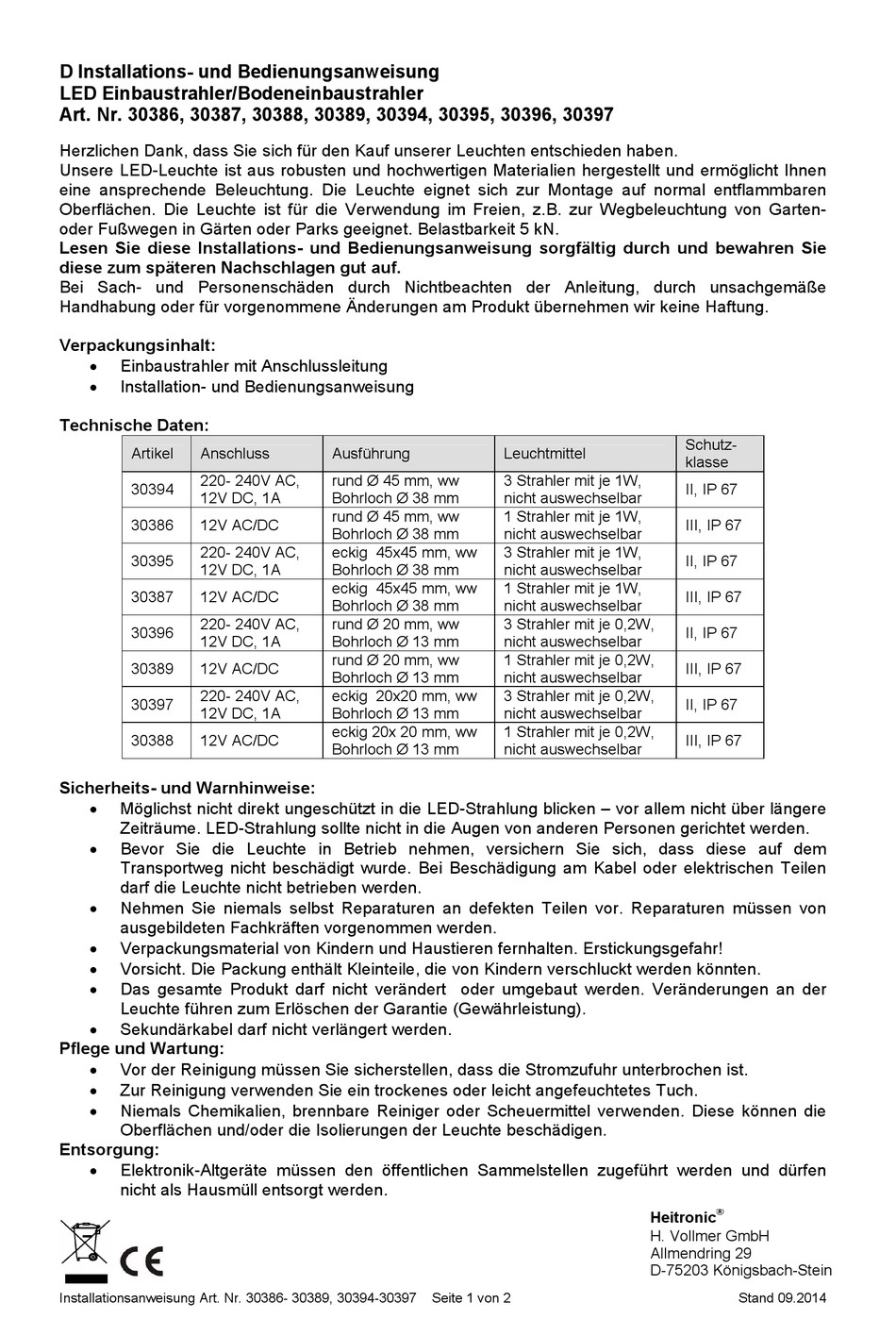

Heitronic 30386 Installation And Operating Instructions Manual

D Installations- und Bedienungsanweisung

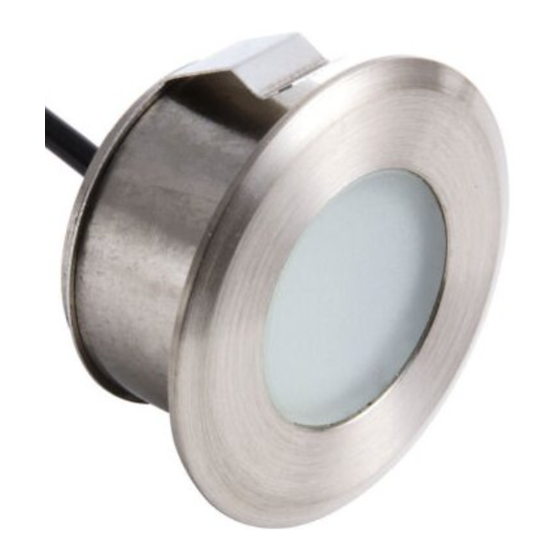

LED Einbaustrahler/Bodeneinbaustrahler
Art. Nr. 30386, 30387, 30388, 30389, 30394, 30395, 30396, 30397
Herzlichen Dank, dass Sie sich für den Kauf unserer Leuchten entschieden haben.
Unsere LED-Leuchte ist aus robusten und hochwertigen Materialien hergestellt und ermöglicht Ihnen
eine ansprechende Beleuchtung. Die Leuchte eignet sich zur Montage auf normal entflammbaren
Oberflächen. Die Leuchte ist für die Verwendung im Freien, z.B. zur Wegbeleuchtung von Garten-
oder Fußwegen in Gärten oder Parks geeignet. Belastbarkeit 5 kN.
Lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren Sie
diese zum späteren Nachschlagen gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße
Handhabung oder für vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:

Einbaustrahler mit Anschlussleitung

Installation- und Bedienungsanweisung
Technische Daten:
Artikel Anschluss
220- 240V AC,
30394
12V DC, 1A
30386 12V AC/DC
220- 240V AC,
30395
12V DC, 1A
30387 12V AC/DC
220- 240V AC,
30396
12V DC, 1A
30389 12V AC/DC
220- 240V AC,
30397
12V DC, 1A
30388 12V AC/DC
Sicherheits- und Warnhinweise:

Möglichst nicht direkt ungeschützt in die LED-Strahlung blicken – vor allem nicht über längere
Zeiträume. LED-Strahlung sollte nicht in die Augen von anderen Personen gerichtet werden.

Bevor Sie die Leuchte in Betrieb nehmen, versichern Sie sich, dass diese auf dem
Transportweg nicht beschädigt wurde. Bei Beschädigung am Kabel oder elektrischen Teilen
darf die Leuchte nicht betrieben werden.

Nehmen Sie niemals selbst Reparaturen an defekten Teilen vor. Reparaturen müssen von
ausgebildeten Fachkräften vorgenommen werden.

Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

Vorsicht. Die Packung enthält Kleinteile, die von Kindern verschluckt werden könnten.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der
Leuchte führen zum Erlöschen der Garantie (Gewährleistung).

Sekundärkabel darf nicht verlängert werden.
Pflege und Wartung:

Vor der Reinigung müssen Sie sicherstellen, dass die Stromzufuhr unterbrochen ist.

Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.

Niemals Chemikalien, brennbare Reiniger oder Scheuermittel verwenden. Diese können die
Oberflächen und/oder die Isolierungen der Leuchte beschädigen.
Entsorgung:

Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen
nicht als Hausmüll entsorgt werden.
Installationsanweisung Art. Nr. 30386- 30389, 30394-30397
Ausführung
rund Ø 45 mm, ww
Bohrloch Ø 38 mm
rund Ø 45 mm, ww
Bohrloch Ø 38 mm
eckig 45x45 mm, ww
Bohrloch Ø 38 mm
eckig 45x45 mm, ww
Bohrloch Ø 38 mm
rund Ø 20 mm, ww
Bohrloch Ø 13 mm
rund Ø 20 mm, ww
Bohrloch Ø 13 mm
eckig 20x20 mm, ww
Bohrloch Ø 13 mm
eckig 20x 20 mm, ww
Bohrloch Ø 13 mm
Seite 1 von 2
Leuchtmittel
3 Strahler mit je 1W,
nicht auswechselbar
1 Strahler mit je 1W,
nicht auswechselbar
3 Strahler mit je 1W,
nicht auswechselbar
1 Strahler mit je 1W,
nicht auswechselbar
3 Strahler mit je 0,2W,
nicht auswechselbar
1 Strahler mit je 0,2W,
nicht auswechselbar
3 Strahler mit je 0,2W,
nicht auswechselbar
1 Strahler mit je 0,2W,
nicht auswechselbar
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Schutz-
klasse
II, IP 67
III, IP 67
II, IP 67
III, IP 67
II, IP 67
III, IP 67
II, IP 67
III, IP 67
®
Stand 09.2014
