Geonav 4C XS – Addendum to the User and Installation Guide

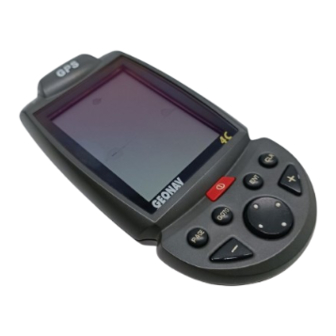

The GEONAV 4C XS (X-Screen) is a special version of the GEONAV 4C. Equipped with a 12-pin connector, the unit can repeat the
display of Navionics Gold marine charts on any SVGA-standard monitor for PC (multisync type, 800x600 pixels minimum resolution).
By using an external monitor, the area displayed will result much larger that that displayed on the handheld unit, as well as easier to
read. Thanks to the use of a VGA splitter (not included), the image can also be repeated on multiple screens. The GEONAV 4C XS is
supplied with one VGA cable to connect to the external monitor and one 12-to-10-pin adapter cable that allows keep on using all the
accessories of the standard GEONAV 4C unit.
Connecting the unit
Use the Y-shaped cable supplied to connect the unit to the external monitor and any NMEA0183 instruments such as GPS devices,
depth sounders and autopilots. Insert the end of the Y-shaped cable with the circular plug into the unit's socket (see chapter
Connections in the User and Installation Guide), then plug the VGA 15-pin male connector into the external monitor – if present. If
necessary, connect the NMEA0183 instruments using the cable end with bare wires,
according to the table printed at the end of next page.
Note: the 10-pole standard cable equipped with the adapter can still be used, provided that only
the connection to the NMEA0183 external devices is requested.

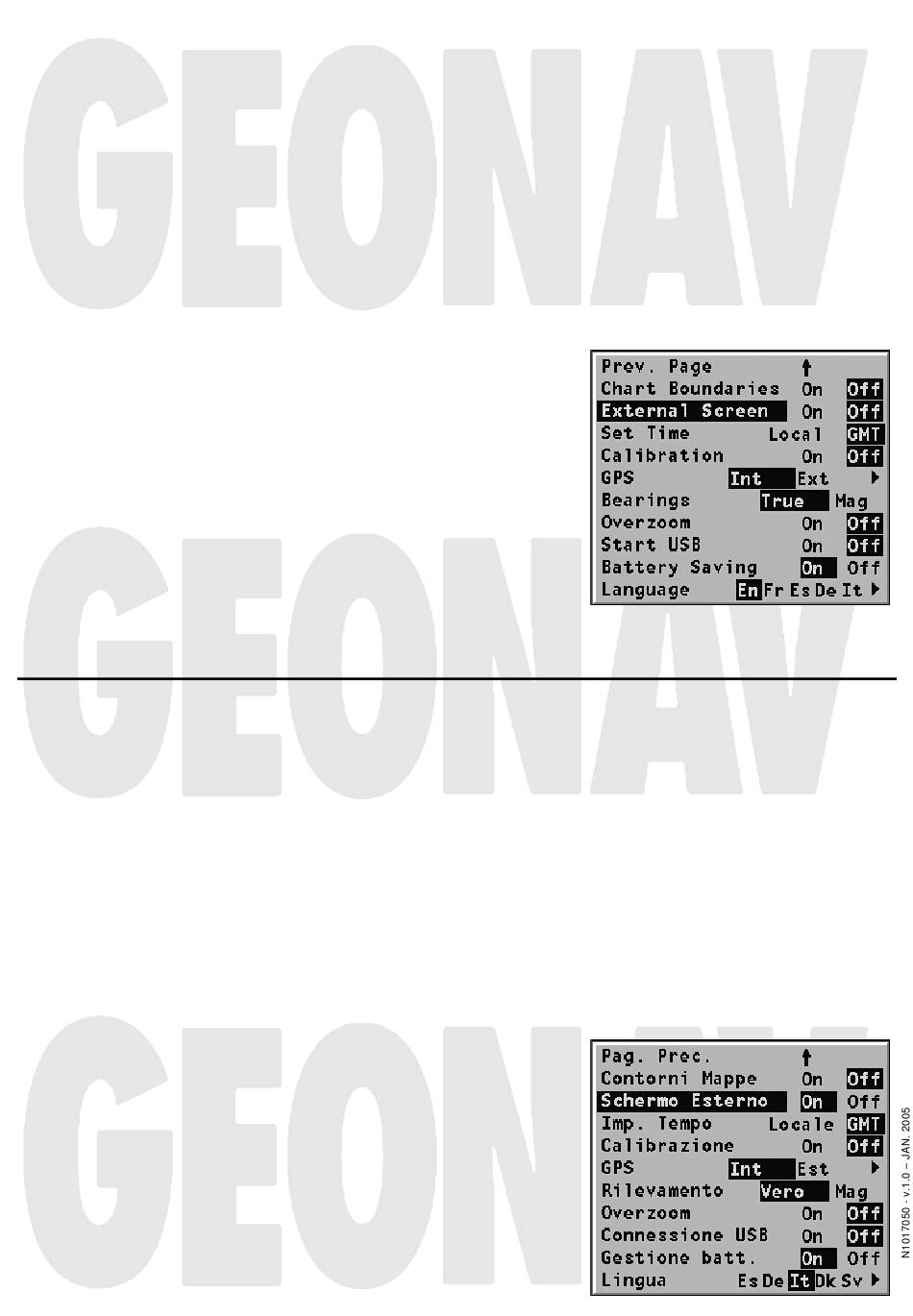

Enabling the external monitor
To use the external monitor, carry out the electrical connection as described above,
then enable the unit's video output. Press PAGE to display the menu bar, select
SETUP, then select the EXTERNAL SCREEN/ON option. The monitor will display the
chart and the usual menu.
Note: The video output is available provided that the unit is connected to an external power supply. When the unit is powered by the internal batteries,
this function is disabled in order to save energy.
Geonav 4C XS – Addendum al Manuale Utente
Il Vostro GEONAV 4C XS (X-Screen) è una versione speciale del GEONAV 4C, dotato di un connettore a 12 pin che rende possibile la
ripetizione dell'immagine della cartografia marina Navionics Gold su qualunque monitor da personal computer con ingresso SVGA (tipo
multisync, risoluzione min. 800x600 pixel). Utilizzando un monitor esterno, l'area di cartografia visualizzata risulta molto più ampia di
quella a video sullo strumento portatile, consentendo quindi una lettura più facile. L'immagine può essere anche ripetuta su più schermi
utilizzando uno splitter VGA (non fornito). GEONAV 4C XS è fornito con un cavo VGA per il collegamento al monitor esterno e un cavo
adattatore da 12 a 10 pin, che rende utilizzabili tutti gli accessori del modello GEONAV 4C standard.
Collegamenti dello strumento
Per collegare lo strumento al monitor esterno e agli altri dispositivi NMEA0183 quali GPS, ecoscandaglio e autopilota, occorre utilizzare
l'apposito cavo a Y fornito in dotazione. L'estremità del cavo con il connettore circolare va inserita nell'apposita presa sullo strumento
(vedi capitolo "Collegamenti elettrici" nel manuale d'uso), quindi il ramo della Y dotato di connettore a 15 poli maschio di tipo VGA va
inserito nel monitor esterno, se utilizzato; il ramo con i fili nudi può essere invece
utilizzato per le connessioni con i dispositivi NMEA0183, secondo lo schema riportato
nella tabella riportata in fondo alla pagina seguente.
Nota: per il solo collegamento a dispositivi NMEA0183 esterni è possibile continuare ad
utilizzare il cavo standard a 10 poli con l'apposito adattatore.
Abilitazione del monitor esterno
Per utilizzare il monitor esterno, una volta effettuata la connessione elettrica come
descritto nel paragrafo precedente, occorre abilitare l'uscita video dello strumento.
Premere PAGE fino a visualizzare la barra del menu, selezionare SETUP, quindi
