WE-EF RMC320 LED Installation And Maintenance Instructions Manual
Post top luminarie
Hide thumbs
Also See for RMC320 LED:
Related Manuals for WE-EF RMC320 LED
Summary of Contents for WE-EF RMC320 LED

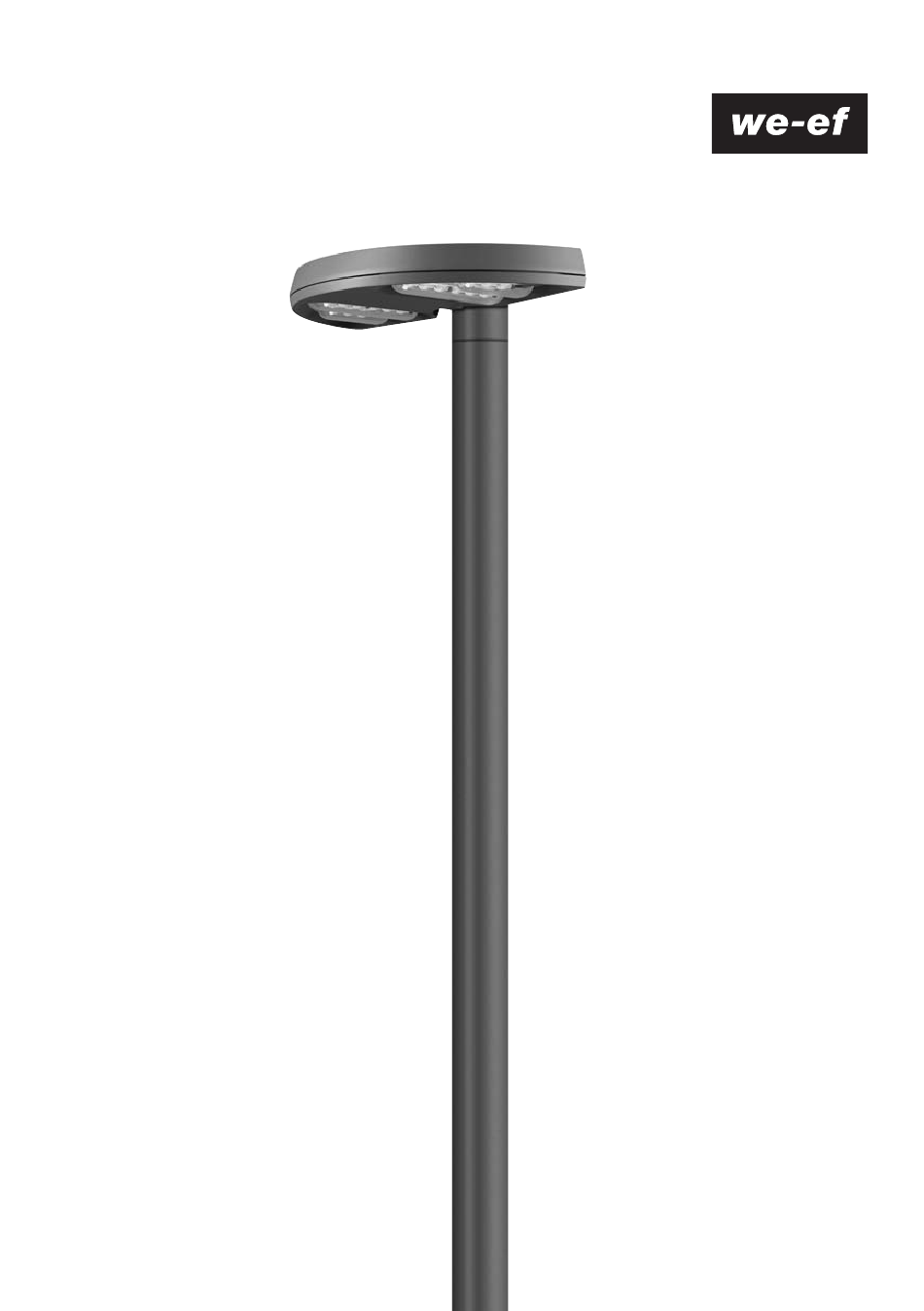

- Page 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Mastaufsatzleuchte RMC320 LED Installation and Maintenance Instructions for Post Top Luminaire RMC320 LED...
-
Page 2: Montage
18 LED 54W* / 1000 mA 3000K / 4000K * Nominalleistung, aktualisierte Daten siehe www.we-ef.com * Nominal power, for latest data refer to www.we-ef.com Schutzart / Protection: IP66 Schutzklasse / Class I, ta = 40°C Lichtpunkthöhe / Mounting height: ... . . 3-6 m Gewicht / Weight: . - Page 3 Führen Sie die Leitung A in die Überwurfmutter ein - Insert the cable A into the gland nut and fix the und fixieren Sie die Adern in der Leiteraufnahme des cables to the conductor support of the splice (pic. 3). Spleißbodies (Abb.
-
Page 4: Maintenance
Zum Lösen der Leitung wird die Überwurfmutter voll - Maintenance ständig abgeschraubt und der Spleißbody mit einem Apart from cleaning the outside of the luminaire no handelsüblichen Schlitz-Schraubendreher special maintenance work is necessary. (Klingenbreite 3-4 mm) aus dem Anschlussdom heraus- gehebelt (Abb. - Page 5 Produkthinweis / Überspannungsschutz Product Information / Surge Protection Optional kann diese Leuchte (bei der Bestellung) mit einem Überspannungs- As an option, this luminaire can also be fitted with a surge protector of schutz Typ 2-3 ausgestattet werden. Die technischen Daten finden Sie in die- Type 2-3 (at the time of order).
- Page 6 Abb. 4 fig. 4 Abb. 5 fig. 5 Abb. 6 fig. 6 Abb. 7 fig. 7...
- Page 7 Vorgehensweise Wandmontage Procedure wall bracket installation 1) Spannungsfreiheit der Anschlussleitung herstellen. 1) Switch off mains electrical supply. 2) Bitte vergleichen Sie die örtliche Spannung und 2) Check that rating shown on luminaire label conforms Frequenz, sie müssen mit den Angaben in der Leuchte with mains electrical supply.
- Page 8 Montage an Wandausleger Installation to a wall bracket Für 1-10 V analog und DALI Schnittstelle For 1-10 V analogue and DALI interface Einzelanschluss Durchverdrahtung Einzelanschluss Durchverdrahtung Individual wiring Through wiring Individual wiring Through wiring...
- Page 9 Fax +41 22 752 49 74 Fax +1 724 742 0035 info.switzerland@we-ef.com info.usa@we-ef.com WE-EF LIGHTING United Kingdom Tel +44 844 880 5346 Fax +44 844 880 5347 info.uk@we-ef.com RMC320_010315 / 006-1135 Technische Änderungen vorbehalten. Technical specifications are subject to change. © WE-EF 2015...
