Einbau des Strömungsschalters

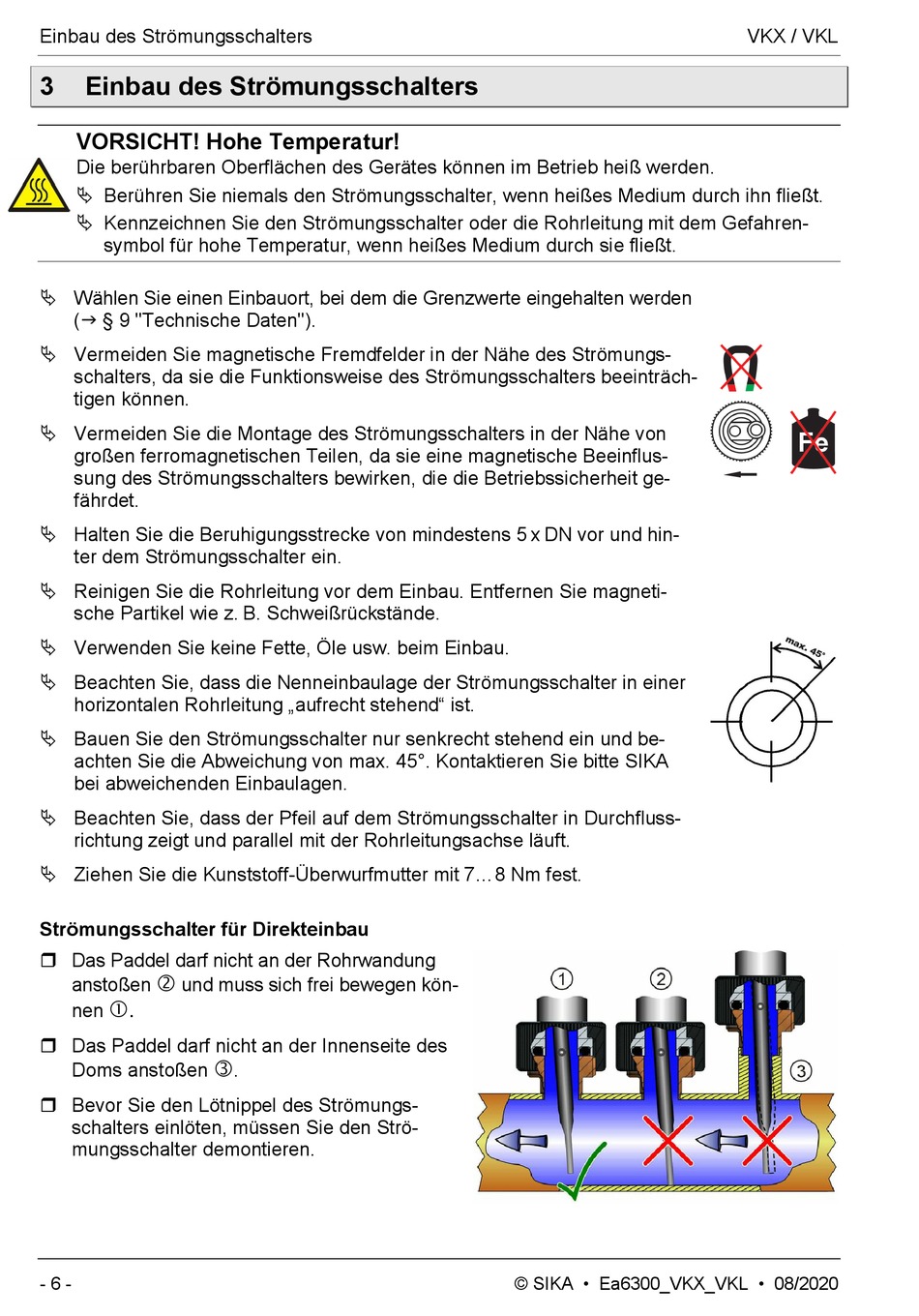

3 Einbau des Strömungsschalters
VORSICHT! Hohe Temperatur!
Die berührbaren Oberflächen des Gerätes können im Betrieb heiß werden.
 Berühren Sie niemals den Strömungsschalter, wenn heißes Medium durch ihn fließt.
 Kennzeichnen Sie den Strömungsschalter oder die Rohrleitung mit dem Gefahren-
symbol für hohe Temperatur, wenn heißes Medium durch sie fließt.
 Wählen Sie einen Einbauort, bei dem die Grenzwerte eingehalten werden
( § 9 "Technische Daten").
 Vermeiden Sie magnetische Fremdfelder in der Nähe des Strömungs-
schalters, da sie die Funktionsweise des Strömungsschalters beeinträch-
tigen können.
 Vermeiden Sie die Montage des Strömungsschalters in der Nähe von
großen ferromagnetischen Teilen, da sie eine magnetische Beeinflus-
sung des Strömungsschalters bewirken, die die Betriebssicherheit ge-
fährdet.
 Halten Sie die Beruhigungsstrecke von mindestens 5 x DN vor und hin-
ter dem Strömungsschalter ein.
 Reinigen Sie die Rohrleitung vor dem Einbau. Entfernen Sie magneti-
sche Partikel wie z. B. Schweißrückstände.
 Verwenden Sie keine Fette, Öle usw. beim Einbau.
 Beachten Sie, dass die Nenneinbaulage der Strömungsschalter in einer
horizontalen Rohrleitung „aufrecht stehend" ist.
 Bauen Sie den Strömungsschalter nur senkrecht stehend ein und be-
achten Sie die Abweichung von max. 45°. Kontaktieren Sie bitte SIKA
bei abweichenden Einbaulagen.
 Beachten Sie, dass der Pfeil auf dem Strömungsschalter in Durchfluss-
richtung zeigt und parallel mit der Rohrleitungsachse läuft.
 Ziehen Sie die Kunststoff-Überwurfmutter mit 7...8 Nm fest.
Strömungsschalter für Direkteinbau
 Das Paddel darf nicht an der Rohrwandung

anstoßen und muss sich frei bewegen kön-
nen .
 Das Paddel darf nicht an der Innenseite des
Doms anstoßen 
 Bevor Sie den Lötnippel des Strömungs-
schalters einlöten, müssen Sie den Strö-
mungsschalter demontieren.
