Betriebsanleitung
Betriebsanleitung .................................................... Seite 1 - 14
Operating manual .................................................. page 15 - 28
Notice d'utilisation ................................................. page 33 - 48
Strömungsschalter
Baureihe VKX
Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf.
Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
Advertisement
Chapters
Table of Contents
Related Manuals for SIKA VKX Series
Summary of Contents for SIKA VKX Series
- Page 1 Betriebsanleitung Betriebsanleitung ............ Seite 1 - 14 Operating manual ..........page 15 - 28 Notice d'utilisation ..........page 33 - 48 Strömungsschalter Baureihe VKX Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf. Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
-
Page 2: Table Of Contents
Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. - 2 - © SIKA • Ea6300_VKX • 09/2019... -
Page 3: Hinweise Zur Betriebsanleitung
Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7-9 • D - 34260 Kaufungen +49 5605 803-0 • +49 5605 803-555 info@sika.net • www.sika.net Verwendete Gefahrenzeichen und Symbole: VORSICHT! Elektrischer Strom! Dieses Zeichen kennzeichnet Gefahren, die beim Umgang mit elektrischem Strom entstehen können. -
Page 4: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Die SIKA-Strömungsschalter sind zur Minimum- bzw. zur Maximumüberwachung von Flüs- sigkeitsströmungen vorgesehen. Bauteile Körper Anschlussleitung Rückstellmagnet Reedkontakt Schaltmagnet Paddelsystem Achse O-Ring Rändel-Überwurfmutter Rohrstück bzw. Rohr mit Gewindeadapter oder Lötnippel... -
Page 5: Reedkontakt - Schalten Von Induktiven Oder Kapazitiven Lasten
Um eine sichere Bedienung zu gewährleisten, ist sachkundiges und sicherheitsbewusstes Verhalten der Bediener erforderlich. SiKA gewährt persönlich oder durch entsprechende Literatur Hilfestellung für die Anwen- dung der Produkte. Der Kunde prüft die Einsetzbarkeit des Produktes auf der Basis unserer technischen Informationen. Mit dieser Prüfung gehen Gefahr und Risiko auf unseren Kunden über;... - Page 6 Garantie und Herstellerverantwortung er- lischt. Spezielle Sicherheitshinweise Warnhinweise, die sich speziell auf einzelne Funktionsabläufe oder Tätigkeiten beziehen, fin- den Sie vor den entsprechenden Stellen in dieser Betriebsanleitung. - 6 - © SIKA • Ea6300_VKX • 09/2019...
-
Page 7: Einbau Des Strömungsschalters
Einbau des Strömungsschalters Einbau des Strömungsschalters Allgemeine Einbauhinweise • Reinigen Sie zuerst das Rohrleitungssystem, in das der Strömungsschalter eingebaut werden soll und befreien Sie es von magnetischen Partikeln wie z.B. Schweißrück- ständen. • Die Beruhigungsstrecke muss vor und hinter dem Strömungsschalter mindestens 5 x DN betragen. -
Page 8: Kontaktart
Kontakt ansteigend schließend Arbeitskontakt (Schließer) fallend öffnend Schaltpunkte • Der Strömungsschalter ist ab Werk mit einem fest eingestellten Schaltpunkt ausge- rüstet. • Ein Verstellen des Schaltpunktes ist kundenseitig nicht möglich. - 8 - © SIKA • Ea6300_VKX • 09/2019... -
Page 9: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss GEFAHR! Lebensgefahr durch elektrischer Strom! Schalten Sie die elektrische Anlage spannungsfrei, bevor Sie die Litzen der Anschlusslei- tung anschließen. VORSICHT! Materialschaden Strömungsschalter! Bei Beschädigung der Anschlussleitung muss der komplette Strömungsschalter ver- schrottet und ersetzt werden. Die Anschlussleitung kann nicht einzeln ausgetauscht werden. -
Page 10: Demontage Und Entsorgung
Der VKX besteht aus unterschiedlichen Werkstoffen ( § 9.1). Er darf nicht zusammen mit Hausmüll entsorgt werden. Führen Sie den VKX der lokalen Wiederverwertung zu oder schicken Sie den VKX an Ihren Lieferanten bzw. SIKA zurück. * WEEE-Reg.-Nr.: DE 25976360 - 10 - © SIKA • Ea6300_VKX • 09/2019... -
Page 11: Technische Daten
Technische Daten Technische Daten Bei kundenspezifischer Ausführung können technische Daten gegenüber den Angaben dieser Anleitung abweichen. Bitte beachten Sie die Angaben auf dem Typenschild. VKX15 VKX05 Kontakt schließt bei ansteigender Strömung Schaltfunktion Schaltpunkt 2,5 ±0,5 l/min - Wasser 20 °C • waagerechte Einbaulage Max. -
Page 12: Materialspezifikationen Der Medienberührten Bauteile
Messing CW614N - Gewindeadapter (Zubehör VKX 05) oder Edelstahl 1.4571 Messing CW617N - Lötnippel (Zubehör VKX 05) 10 Zulassungen Die SIKA-Strömungsschalter sind vom TÜV Rheinland bauartgeprüft. Zertifikat-Nr. R 60140301 Zertifikat Nr. 1605300 - 12 - © SIKA • Ea6300_VKX • 09/2019... -
Page 13: Eg-Konformitätserklärung
EG-Konformitätserklärung 11 EG-Konformitätserklärung Technische Änderungen vorbehalten - 13 -... - Page 14 SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany Tel: +49 5605 803-0 Fax: +49 5605 803-555 info@sika.net www.sika.net © SIKA • Ea6300_VKX • 09/2019...
-
Page 15: Operating Manual
Operating manual Betriebsanleitung ............ Seite 1 - 14 Operating manual ..........page 15 - 28 Notice d'utilisation ..........page 33 - 48 Flow Switches Series VKX Please keep this operating manual for future reference. If the device is resold, please provide the operating manual along with it. -
Page 16: Operating Manual
Offenders will be held liable for the payment of damages. All rights reserved in the event of the grant of a patent, utility model or design. - 16 - © SIKA • Ea6300_VKX • 09/2019... -
Page 17: About This Operating Manual
Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7-9 • D - 34260 Kaufungen +49 5605 803-0 • +49 5605 803-555 info@SIKA.net • www.SIKA.net Hazard signs and other symbols used: DANGER! Risk of death due to electric current! This sign indicates dangers which could lead to serious health defects or to death. -
Page 18: Device Description

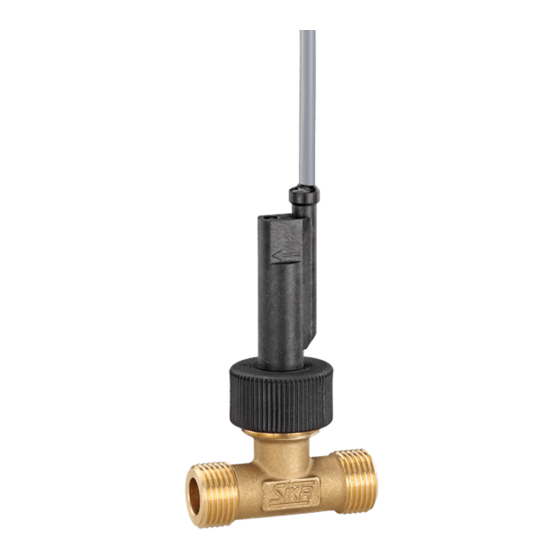

Device description Device description SIKA flow switches are designed for minimum or maximum monitoring of liquid flows. Components Body Connecting cable Resetting magnet Reed contact Switching magnet Paddle system Axis O-ring ... -
Page 19: Reed Contact - Switching Of Inductive Or Capacitive Loads
In order to guarantee that the device operates safely, the operator must act competently and be conscious of safety issues. SIKA provides support for the use of its products either personally or via relevant literature. The customer verifies that our product is fit for purpose based on our technical information. - Page 20 Special safety instructions Warnings that are specifically relevant to individual operating procedures or activities can be found at the beginning of the relevant sections of this operating manual. - 20 - © SIKA • Ea6300_VKX • 09/2019...
-
Page 21: Flow Switch Installation
Flow switch installation Flow switch installation General installation instructions • Firstly, clean the pipe system in which the flow switch is to be installed and remove any magnetic particles, e.g. welding residue. • The straight in- and outlet pipe (in front of and behind the flow switch) has to be at least 5 x DN. -
Page 22: Type Of Contact
( make contact ) decreasing opening Switch points • The flow switch is factory set on a fixed flow set point. • An adjustment of the flow set point by user is not possible. - 22 - © SIKA • Ea6300_VKX • 09/2019... -
Page 23: Electrical Connection
Electrical Connection Electrical Connection DANGER! Risk of death due to electric current! Switch off the electrical system before you connect leads of the supply cable. CAUTION! Material damage of flow switch! In case of a damaged connecting cable, the complete flow switch has to be scrapped and replaced. -
Page 24: Disassembly And Disposal
The VKX consists of various different materials ( § 9.1). It must not be disposed of with household waste. Take the VKX to your local recycling plant send the VKX back to your supplier or to SIKA. * WEEE reg. no.: DE 25976360 - 24 -... -
Page 25: Technical Data
Technical data Technical data The technical data of customised versions may differ from these data in the instructions. Please observe the information specified on the type plate. Type VKX15 VKX05 contact closes at increasing flow Switching function Setpoint 2.5 ±0.5 l/min - Water 20 °C •... -
Page 26: Material Specifications Of Wetted Components
- thread adapter (accessory VKX 05) or stainless steel1.4571 Brass CW617N - soldering adapter (accessory VKX 05) 10 Approvals The SIKA flow switches are type-approved by TÜV Rheinland. Certificate no. R 60140301 Certificate no. 1605300 - 26 - © SIKA • Ea6300_VKX • 09/2019... -
Page 27: Ec Declaration Of Conformity
EC Declaration of Conformity 11 EC Declaration of Conformity Technical changes reserved - 27 -... - Page 28 SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany Tel: +49 5605 803-0 Fax: +49 5605 803-555 info@sika.net www.sika.net © SIKA • Ea6300_VKX • 09/2019...
