LWP 200E

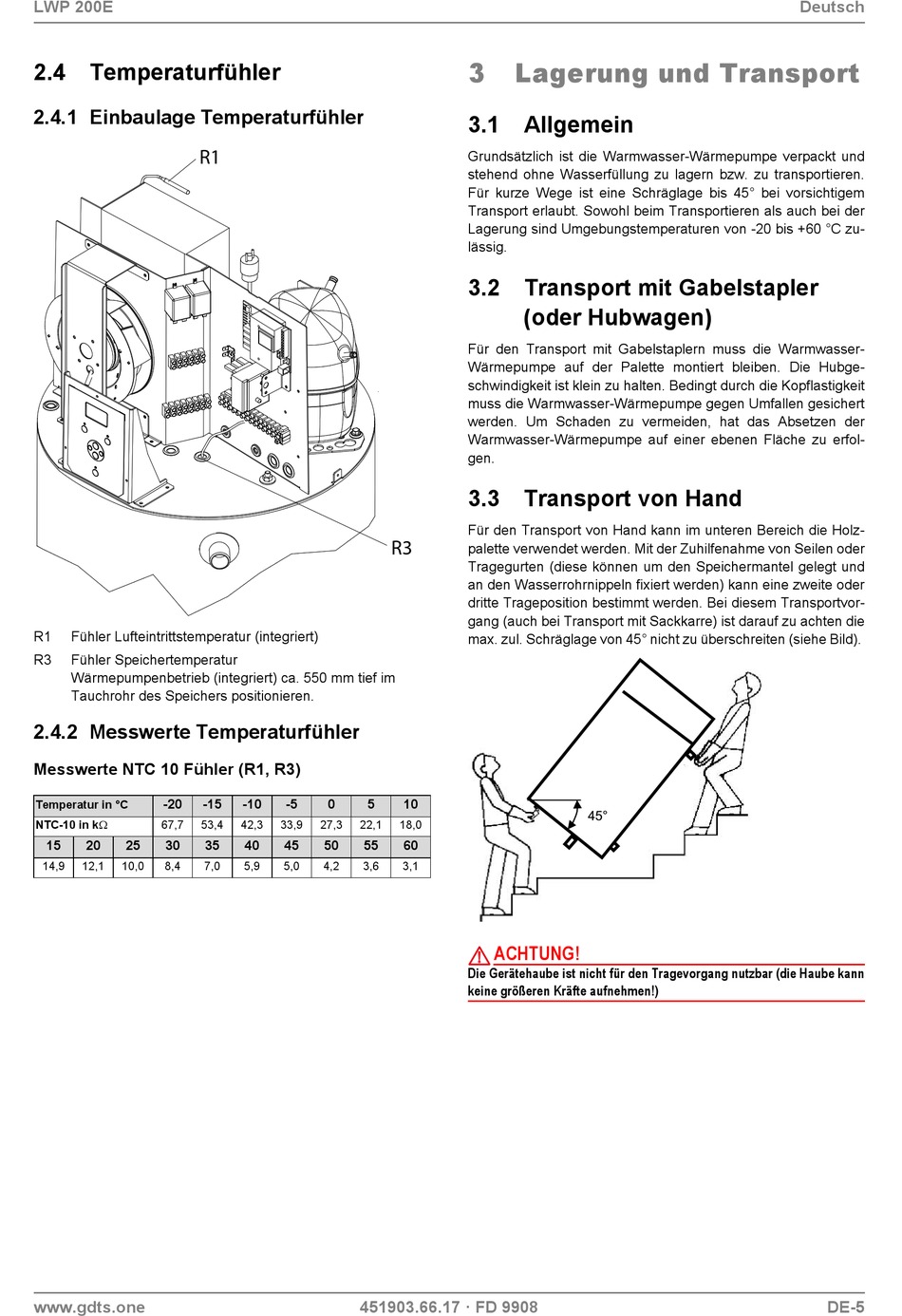

2.4 Temperaturfühler
2.4.1 Einbaulage Temperaturfühler
R1
R1 Fühler Lufteintrittstemperatur (integriert)
R3 Fühler Speichertemperatur
Wärmepumpenbetrieb (integriert) ca. 550 mm tief im
Tauchrohr des Speichers positionieren.
2.4.2 Messwerte Temperaturfühler
Messwerte NTC 10 Fühler (R1, R3)
-20 -15
Temperatur in °C
NTC-10 in k 67,7 53,4
15 20 25 30
14,9 12,1 10,0 8,4
www.gdts.one
-10 -5 0 5
42,3 33,9 27,3 22,1
35 40 45 50 55
7,0 5,9 5,0 4,2 3,6
451903.66.17 · FD 9908
3

Lagerung und Transport

3.1 Allgemein

Grundsätzlich ist die Warmwasser-Wärmepumpe verpackt und
stehend ohne Wasserfüllung zu lagern bzw. zu transportieren.
Für kurze Wege ist eine Schräglage bis 45° bei vorsichtigem
Transport erlaubt. Sowohl beim Transportieren als auch bei der
Lagerung sind Umgebungstemperaturen von -20 bis +60 °C zu-
lässig.
3.2 Transport mit Gabelstapler
(oder Hubwagen)
Für den Transport mit Gabelstaplern muss die Warmwasser-
Wärmepumpe auf der Palette montiert bleiben. Die Hubge-
schwindigkeit ist klein zu halten. Bedingt durch die Kopflastigkeit
muss die Warmwasser-Wärmepumpe gegen Umfallen gesichert
werden. Um Schaden zu vermeiden, hat das Absetzen der
Warmwasser-Wärmepumpe auf einer ebenen Fläche zu erfol-
gen.

3.3 Transport von Hand

Für den Transport von Hand kann im unteren Bereich die Holz-
R3 palette verwendet werden. Mit der Zuhilfenahme von Seilen oder
Tragegurten (diese können um den Speichermantel gelegt und
an den Wasserrohrnippeln fixiert werden) kann eine zweite oder
dritte Trageposition bestimmt werden. Bei diesem Transportvor-
gang (auch bei Transport mit Sackkarre) ist darauf zu achten die
max. zul. Schräglage von 45° nicht zu überschreiten (siehe Bild).
10
18,0
60
3,1
ACHTUNG!
Die Gerätehaube ist nicht für den Tragevorgang nutzbar (die Haube kann
keine größeren Kräfte aufnehmen!)
45°
Deutsch
DE-5
