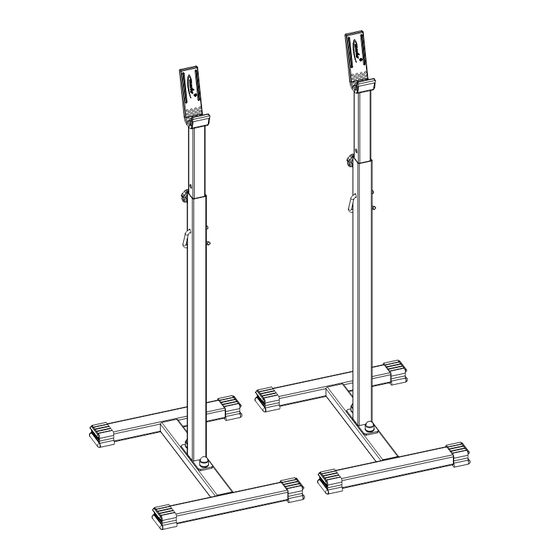

- Page 1 INSTRUKCJA MONTA U (ASSEMBLY INSTRUCTION) MH-S001 MARBO SPORT www.marbo-sport.pl...
- Page 2 PRZED MONTA EM Przeczytaj to zanim rozpoczniesz monta urz dzenia Podczas monta u, pod aj zgodnie z instrukcj Monta rozpocznij od pierwszego kroku ko cz c na ostatnim. Instrukcja monta u podzielona jest na etapy (kroki), wykonuj jeden etap na raz, dopiero po jego uko czeniu, przejd do nast pnego kroku.
- Page 3 KROK (STEP) 1 ruba (Carriage bolt) M10x45 Przykr PROFIL WSUWKI (1) do PODSTAWY (9) ZA LEPKI (6) Screw VERTICAL TUBE (1) to the FOOT (9) Nakr tka (Nut) Put END CAPS (6) Podk adka (Washer) Nak . na r. (End cap) Za lepka (End cap) 50x30...
- Page 4 KROK (STEP) 2 WSUWK (2) w PROFIL WSUWKI (1) PRZETYCZK (7) w PROFIL WSUWKI (1) i WSUWK (2) POKR T O (8) w PROFIL WSUWKI (1) GUM (10) na WSUWK (2) Insert ADJ. BAR RACK (2) to the VERTICAL TUBE (1) Insert LOCK PIN (7) to the VERTICAL TUBE (1) and ADJ.
- Page 5 LISTA CZ CI (PARTS LIST) OPIS (DESCRIPTION) (QUANTITY) NR CZ CI (PART NO.) PROFIL WSUWKI (VERTICAL TUBE) WSUWKA (ADJ. BAR RACK) RUBA (CARRIAGE BOLT) M10x45 PODK ADKA (WASHER) 10 NAKR TKA (NUT) M10 ZA LEPKA GUMOWA (END CAP) 50x30 PRZETYCZKA (LOCK PIN) 8 POKR T O (HAND KNOB) M8 PODSTAWA (FOOT) GUMA (RUBBER)
