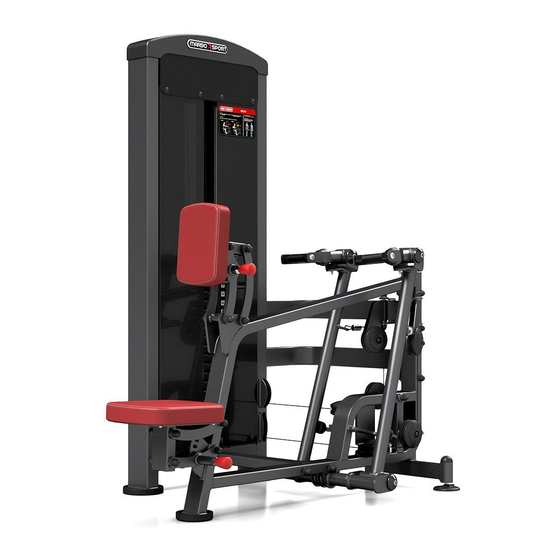

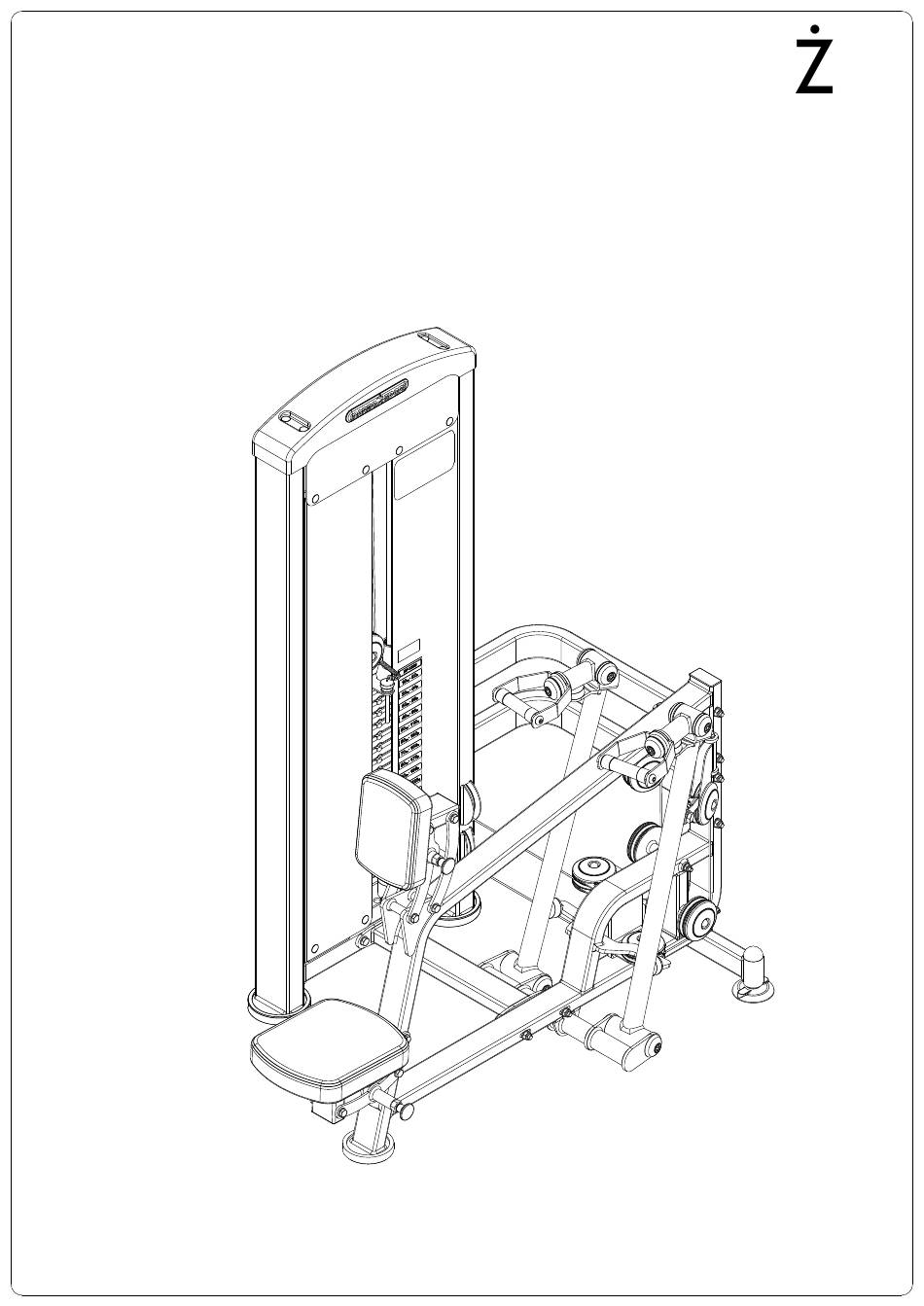

- Page 1 INSTRUKCJA MONTA U ASSEMBLY INSTRUCTION MASZYNA NA PLECY MP-U229 MARBO SPORT www.marbo-sport.pl...
-
Page 2: Before Assembly
PRZED MONTA EM Przeczytaj to zanim rozpoczniesz monta urz dzenia Podczas monta u, pod aj zgodnie z instrukcj Monta rozpocznij od pierwszego kroku ko cz c na ostatnim. Instrukcja monta u podzielona jest na etapy (kroki), wykonuj jeden etap na raz, dopiero po jego uko czeniu, przejd do nast pnego kroku. - Page 3 KROK 1 / STEP 1 Nakr tka samokontrujaca (Self-Locking Nut) Podk adka (Washer) Podk adka Podk adka (Washer) (Washer) ruba (HEX Bolt) ruba HEX M12x90 (HEX Bolt) HEX M12x150 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 4 KROK 2 / STEP 2 ruba (HEX Bolt) HEX M12x110 Podk adka (Washer) Nakr tka samokontrujaca (Self-Locking Nut) Podk adka (Washer) ruba (HEX Bolt) HEX M12x110 Podk adka (Washer) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 5 KROK 3/ STEP 3 G RA (TOP) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 6 UWAGA! ATENTION! Sztaby montuj zgodnie z numeracj Sztaby w stosach umieszcza naprzemian liter /logo "F" ( Mount all weights according to the numbering) ( Weights in stack are inserted alternately "F" letter/logo) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 7 KROK 4/ STEP 4 ruba (HEX Bolt) HEX M12x25 Rura poliamidowa (Polyamide sleeve) D16x1,5x10 Raz w miesi cu przesmaruj prowadnice smarem silikonowym (Once a month, lubricate guide rods using silicone oil only) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 8 KROK 5 / STEP 5 MONTA LINKI (CABLE ROUTING) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 9 KROK 6 / STEP 6 Spinka rozporowa (Fastener) D9,5 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 10 KROK 7 / STEP 7 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
