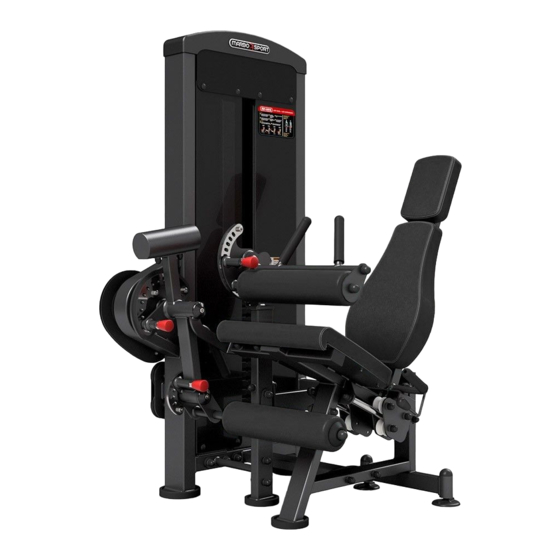

Summary of Contents for MARBO-SPORT MP-U216
- Page 1 INSTRUKCJA MONTA U ASSEMBLY INSTRUCTION DWUFUNKCYJNA MASZYNA NA DWUG OWY I CZWOROG OWY UDA 2-IN-1 LEG EXTENSION - LEG CURL MP-U216 MARBO SPORT www.marbo-sport.pl...
-
Page 2: Before Assembly
PRZED MONTA EM Przeczytaj to zanim rozpoczniesz monta urz dzenia Podczas monta u, pod aj zgodnie z instrukcj Monta rozpocznij od pierwszego kroku ko cz c na ostatnim. Instrukcja monta u podzielona jest na etapy (kroki), wykonuj jeden etap na raz, dopiero po jego uko czeniu, przejd do nast pnego kroku. - Page 3 KROK 1 / STEP 1 Nakretka (Self-Locking Nut) Podk adka (Washer) ruba (HEX Bolt) HEX M12x65 Za lepka Za lepka (Endcap) (Endcap) Podk adka (Washer) Podk adka (Washer) Podk adka (Washer) Nakr tka samokontrujaca ruba (Self-Locking Nut) Za lepka (HEX Bolt) (Endcap) HEX M12x150 Za lepka...
- Page 4 KROK 2 / STEP 2 Za lepka (Endcap) Nakr tka samokontrujaca (Self-Locking Nut) Podk adka (Washer) Za lepka (Endcap) Podk adka ruba (Washer) (HEX Bolt) HEX M12x105 Podk adka (Washer) Nakr tka samokontrujaca (Self-Locking Nut) Za lepka (Endcap) INSTRUKCJA MONTA U / ASSEMBLY INSTRUCTION Strona / Page 4...
- Page 5 KROK 3 / STEP 3 Za lepka (Endcap) ruba (HEX Bolt) HEX M12x35 Podk adka (Washer) Blacha D33,5x26x1 (Plant) 6x60x150 ruba (HEX Bolt) IMB M12x25 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 6 KROK 4/ STEP 4 G RA (TOP) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 7 UWAGA! ATENTION! Sztaby montuj zgodnie z numeracj Sztaby w stosach umieszcza naprzemian liter /logo "F" ( Mount all weights according to the numbering) ( Weights in stack are inserted alternately "F" letter/logo) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 8 KROK 5 / STEP 5 MONTA LINKI (CABLE ROUTING) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 9 KROK 6/ STEP 6 ruba (HEX Bolt) HEX M12x40 Rura poliamidowa (Polyamide sleeve) D16x1,5x10 Raz w miesi cu przesmaruj prowadnice smarem silikonowym (Once a month, lubricate guide rods using silicone oil only) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 10 KROK 7 / STEP 7 Spinka rozporowa (Fastener) D9,5 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 11 KROK 8 / STEP 8 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
