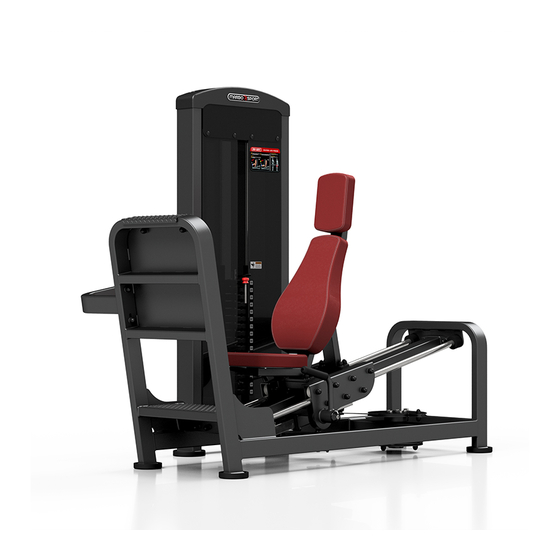

Seated leg press
Hide thumbs Also See for MP-U217:

Advertisement

Quick Links

INSTRUKCJA MONTA U
ASSEMBLY INSTRUCTION
SUWNICA POZIOMA ZE STOSEM
SEATED LEG PRESS
MP-U217
MARBO SPORT
E
P
R
O
F
E
S
S
I
O
N
A
L
F
I
T
N
E
S
S
E
Q
U
I
P
M
E
N
T
www.marbo-sport.pl

Advertisement

loading
Need help?

Need help?

Do you have a question about the MP-U217 and is the answer not in the manual?

Questions and answers

Summary of Contents for MARBO-SPORT MP-U217

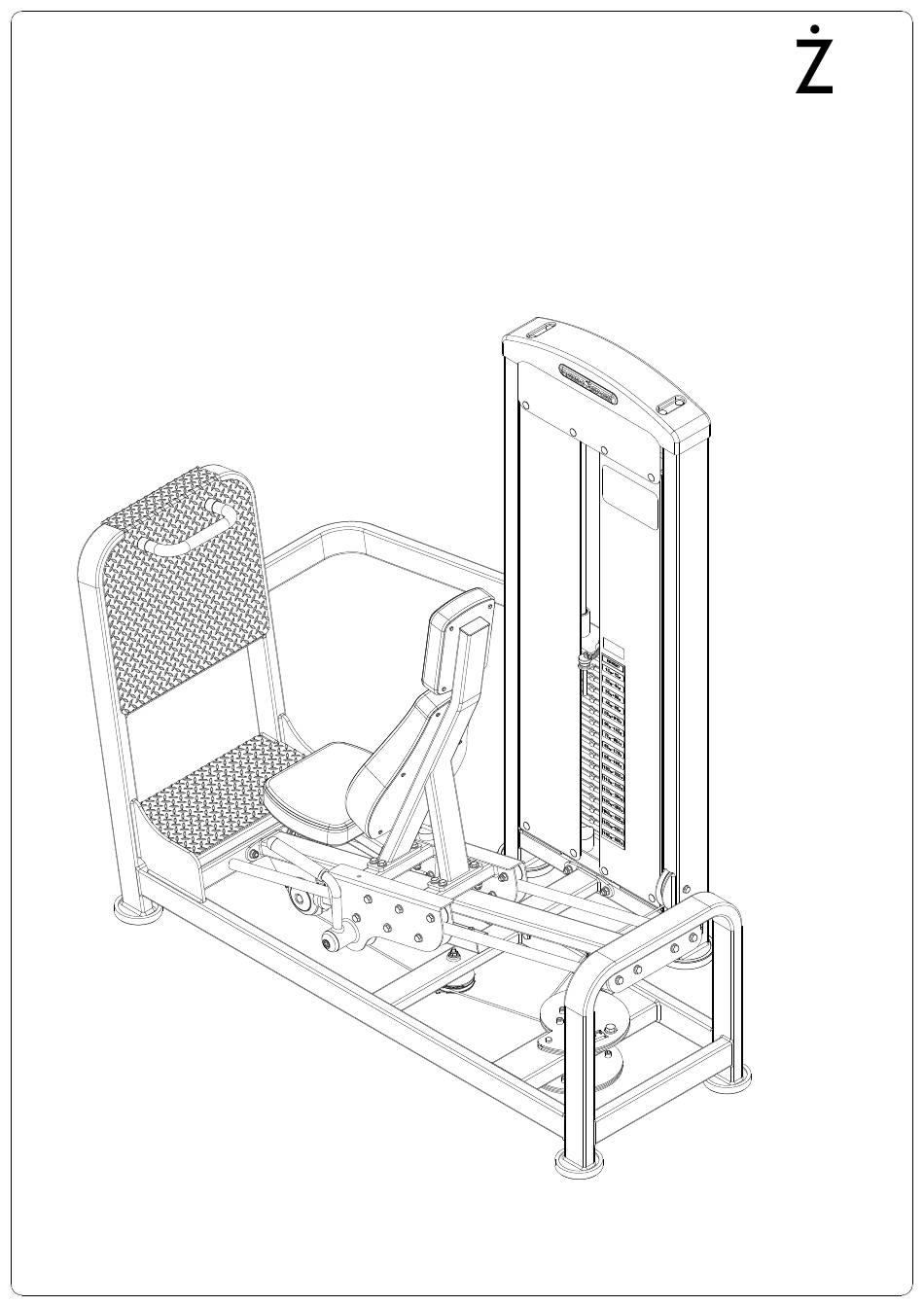

  • Page 1 INSTRUKCJA MONTA U ASSEMBLY INSTRUCTION SUWNICA POZIOMA ZE STOSEM SEATED LEG PRESS MP-U217 MARBO SPORT www.marbo-sport.pl...
  • Page 2: Before Assembly

    PRZED MONTA EM Przeczytaj to zanim rozpoczniesz monta urz dzenia Podczas monta u, pod aj zgodnie z instrukcj Monta rozpocznij od pierwszego kroku ko cz c na ostatnim. Instrukcja monta u podzielona jest na etapy (kroki), wykonuj jeden etap na raz, dopiero po jego uko czeniu, przejd do nast pnego kroku.
  • Page 3 KROK 1 / STEP 1 Nakr tka samokontrujaca Podk adka (Self-Locking Nut) (Washer) Podk adka (Washer) ruba (HEX Bolt) HEX M12x90 Nakr tka samokontrujaca (Self-Locking Nut) Podk adka (Washer) ruba (HEX Bolt) Podk adka HEX M12x70 (Washer) INSTRUKCJA MONTA U / ASSEMBLY INSTRUCTION Strona / Page 3...
  • Page 4 KROK 2/ STEP 2 ruba (HEX Bolt) HEX M12x70 Podk adka (Washer) ruba (HEX Bolt) HEX M12x70 Podk adka (Washer) Podk adka (Washer) Nakr tka samokontrujaca (Self-Locking Nut) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
  • Page 5 KROK 3/ STEP 3 G RA (TOP) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
  • Page 6 UWAGA! ATENTION! Sztaby montuj zgodnie z numeracj Sztaby w stosach umieszcza naprzemian liter /logo "F" ( Mount all weights according to the numbering) ( Weights in stack are inserted alternately "F" letter/logo) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
  • Page 7 KROK 4/ STEP 4 MONTA LINKI (CABLE ROUTING) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
  • Page 8 KROK 5/ STEP 5 ruba (HEX Bolt) HEX M12x40 Rura poliamidowa (Polyamide sleeve) D16x1,5x10 Raz w miesi cu przesmaruj prowadnice smarem silikonowym (Once a month, lubricate guide rods using silicone oil only) INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
  • Page 9 KROK 6/ STEP 6 Spinka rozporowa zewn trzna (Fastener) D9,5 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
  • Page 10 KROK 7/ STEP 7 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
