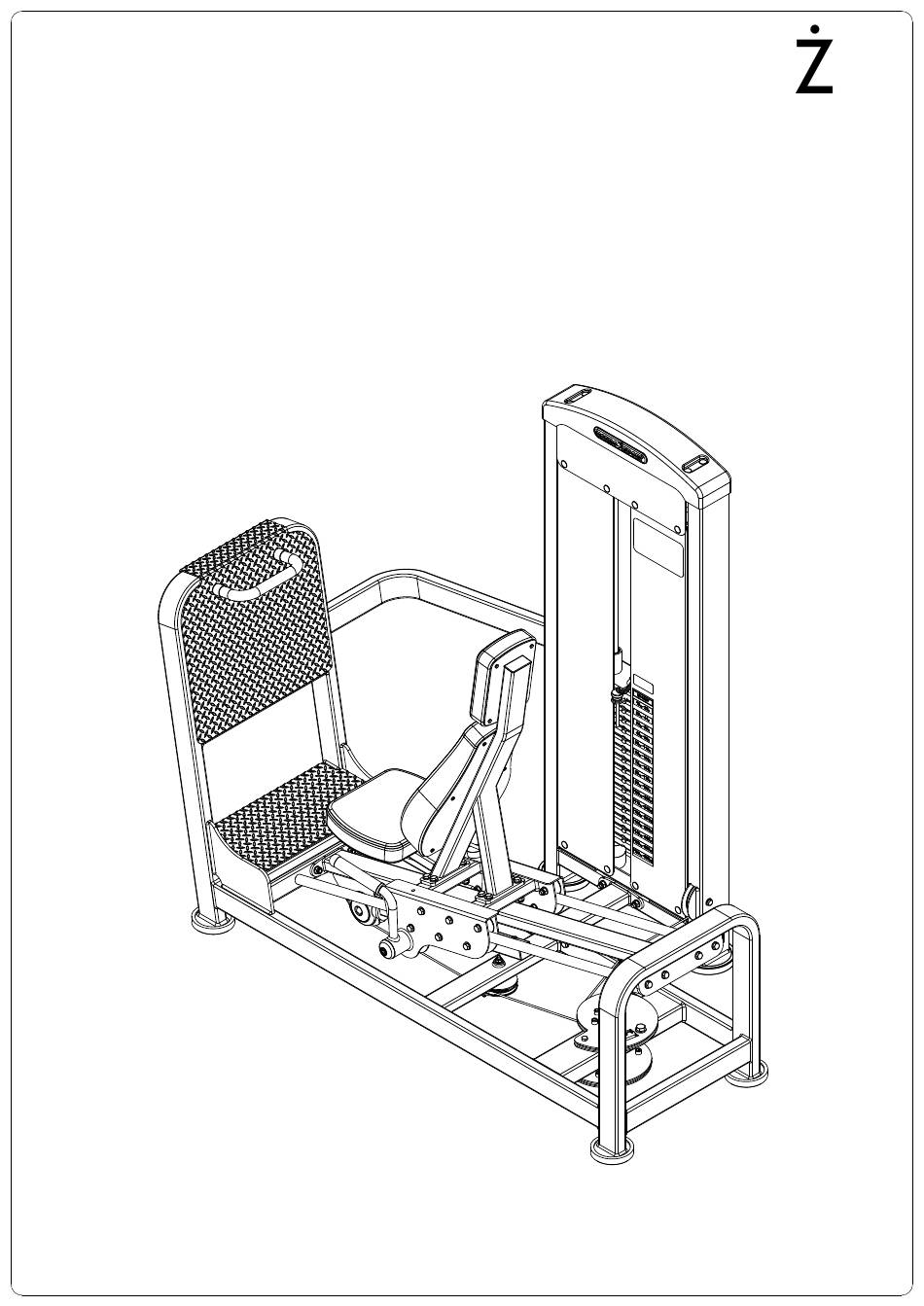

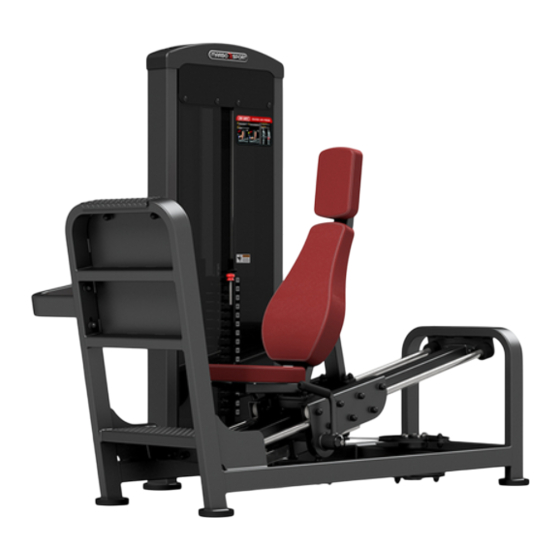

- Page 1 INSTRUKCJA MONTA U ASSEMBLY INSTRUCTION SUWNICA POZIOMA ZE STOSEM SEATED LEG PRESS MP-U217 MARBO SPORT www.marbo-sport.pl...
- Page 2 PRZED MONTA EM Przeczytaj to zanim rozpoczniesz monta urz dzenia Podczas monta u, pod aj zgodnie z instrukcj Monta rozpocznij od pierwszego kroku ko cz c na ostatnim. Instrukcja monta u podzielona jest na etapy (kroki), wykonuj jeden etap na raz, dopiero po jego uko czeniu, przejd do nast pnego kroku.
- Page 3 KROK 1 / STEP 1 Guma o ysko kulkowe Nakr tka samokontrujaca (Rubber) (Ball-bearing) (Self-Locking Nut) 8xD115 6205Z Nakr tka samokontrujaca (Self-Locking Nut) Podk adka Nakr tka samokontruj ca (Washer) (Safety nut ) Podk adka Podk adka (Washer) (Washer) D33,5x26x1 ruba ruba (HEX Bolt)
- Page 4 KROK 2 / STEP 2 Nakr tka samokontruj ca (Safety nut ) Nakr tka samokontruj ca (Safety nut ) Podk adka (Washer) Rura (Tube) D16x1,5x6 Rura (Tube) D10x1x17 ruba (HEX Bolt) HEX M10x110 ruba (HEX Bolt) IMB M6x30 ruba Za lepka (HEX Bolt) (Endcap) HEX M10x150...
- Page 5 KROK 3 / STEP 3 Nakr tka samokontruj ca Podk adka Nakr tka samokontrujaca Guma (Safety nut ) (Washer) (Self-Locking Nut) (Rubber) 10xD150 ruba Rura Podk adka (HEX Bolt) (Tube) (Washer) HEX M10x75 D16x1,5x6 ruba ruba (HEX Bolt) (HEX Bolt) HEX M12x150 HEX M12x70 ruba...
- Page 6 KROK 4 / STEP 4 Nakr tka samokontrujaca Nakr tka samokontruj ca Nakr tka samokontruj ca (Self-Locking Nut) (Safety nut ) (Safety nut ) Rura Rura Podk adka (Tube) (Tube) (Washer) D16x1,5x6 D10x1x17 ruba ruba ruba (HEX Bolt) (HEX Bolt) (HEX Bolt) HEX M10x40 HEX M12x40...
- Page 7 KROK 5 / STEP 5 Podk adka Nakr tka samokontrujaca Rolka (Washer) (Self-Locking Nut) (Roll) D60xR15x30 Rura ruba (Tube) (HEX Bolt) D16x1,5x10 HEX M12x65 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 8 KROK 6 / STEP 6 Guma kompozyt Nakr tka samokontrujaca Podk adka (Rubber bumper) (Self-Locking Nut) (Washer) D50x20xM8x23 ruba Podk adka Trzpie ustalaj cy GANTER (HEX Bolt) (Washer) (Tang retainer) HEX M12x80 D12x1 D10x10 Uchwyt (Handle) D10xD35x84 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 9 KROK 7 / STEP 7 Nakr tka samokontrujaca Nakr tka ko pakowa Guma kompozyt (Self-Locking Nut) (Cap nut) (Rubber bumper) D50x20xM8x23 Przelotka Podk adka (Reducer cap) (Washer) 60x60 ruba ruba (HEX Bolt) (HEX Bolt) HEX M12x70 IMB M12x30 Za lepka (Endcap) 80x40x3 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION...
- Page 10 KROK 8 / STEP 8 ruba Nitonakr tka Pr t (HEX Bolt) (Rivet Nut) (Rod) IMB M12x30 D60x18 R czka gumowa Za lepka (Rubber) (Endcap) D25x180-1 45x45 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 11 KROK 9 / STEP 9 ruba ruba Guma Podk adka (HEX Bolt) (HEX Bolt) (Rubber) (Washer) HEX M12x80 HEX M12x40 D67xD24x42,5 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 12 KROK 10 / STEP 10 Nakr tka samokontruj ca Podk adka Pr t Podk adka (Safety nut ) (Washer) (Rod) (Washer) D35x30 Rura ruba ruba ruba (Tube) (HEX Bolt) (HEX Bolt) (HEX Bolt) D16x1,5x6 HEX M10x40 HEX M12x40 HEX M6x20 Za lepka (Endcap) 80x40x3...
- Page 13 KROK 11 / STEP 11 Nakr tka samokontruj ca Guma Blacha Podk adka (Safety nut ) (Rubber) (Plate) (Washer) D67xD24x42,5 8xD60xD12,2 Pr t poliamidowy Rura poliamidowa Rura (Polyamide rod) (Polyamide sleeve) (Tube) D34xD22,5x29 D16x1,5x10 D16x1,5x6 Selektor z link (Selector with cable) D10x100 ruba (HEX Bolt)
- Page 14 UWAGA !!! PAMI TAJ O TULEJACH ATTENTION !!! REMEMBER ABOUT SLEEVES ruba (HEX Bolt) HEX M12x40 Rura poliamidowa (Polyamide sleeve) D16x1,5x10...
- Page 15 KROK 12 / STEP 12 Linka stalowa (Steel rope) D4x2088 Linka stalowa (Steel rope) D4x3604 Wkr t zaciskowy (Socket set screw) M8x12 INSTRUKCJA MONTA U / ASSEMBLY INSTRUCTION Strona / Page 15...
- Page 16 KROK 13 / STEP 13 Spinka rozporowa (Fastener) D9,5 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 17 Naklejka SAFETY CERTIFICATE Naklejka MARBO-SPORT (Sticker SAFETY CERTIFICATE ) (Sticker MARBO-SPORT) 50x68 36x220 Podzia ka siedziska Naklejka PINCH POINT (Sticker SEAT SCALE) (Sticker PINCH POINT) Podzia ka stosu MP-U217 36x78 Naklejka MP-U217 INSTRUKCJA MOTA U / ASSEMBLY INSTRUCTION Strona / Page...
- Page 18 2300003 Naklejka MARBO-SPORT 36x220 Sticker MARBO-SPORT 2300004 Naklejka PINCH POINT 36x78 Sticker PINCH POINT Podzia ka siedziska Podzia ka stosu MP-U217 Sticker SEAT SCALE Naklejka MP-U217 120x210 1003635 Nakr tka ko pakowa Cap nut 1001794 Nakr tka samokontrujaca Self-Locking Nut...
- Page 19 LISTA CZ CI / PARTS LIST MP-U217 Part name Nr. cz ci (Part no.) (Quantity) Kod (Code) Nazwa cz ci (Part name) Opis (Details) 2110058 Pr t D25x1430 (KOOPERACJA) 2110028 Pr t D25x90 (KOOPERACJA) 2110091 Pr t D30x1490 (KOOPERACJA) 2110093...
