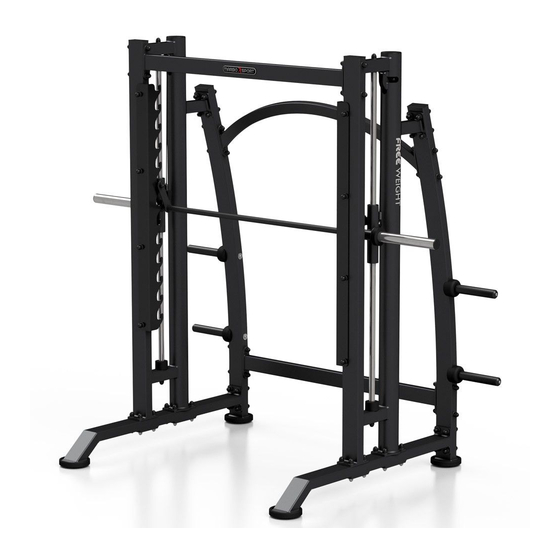

- Page 1 INSTRUKCJA MONTA U (ASSEMBLY INSTRUCTION) MASZYNA SMITHA Z ODCI ENIEM GRYFU COUNTER-BALANCED SMITH MACHINE MF-U002 MARBO SPORT www.marbo-sport.pl...
- Page 2 PRZED MONTA EM Przeczytaj to zanim rozpoczniesz monta urz dzenia Podczas monta u, pod aj zgodnie z instrukcj Monta rozpocznij od pierwszego kroku ko cz c na ostatnim. Instrukcja monta u podzielona jest na etapy (kroki), wykonuj jeden etap na raz, dopiero po jego uko czeniu, przejd do nast pnego kroku.
- Page 3 KROK 1 / STEP 1 Podk adka Nakr tka samokontrujaca (Washer) (Self-Locking Nut) ruba (HEX Bolt) HEX M12x130 ruba (HEX Bolt) HEX M12x80 Za lepka (Endcap)
- Page 4 KROK 2 / STEP 2 Ramy mocowania prowadnicy przykr hakownicami do wewn trz urz dzenia. Sliders mounting frames has to be screw in with plates inside. Nakr tka samokontrujaca (Self-Locking Nut) Podk adka (Washer) ruba (HEX Bolt) HEX M12x40 ruba (HEX Bolt) HEX M12x80 ruba...
- Page 5 KROK 3 / STEP 3 Nakr tka samokontrujaca (Self-Locking Nut) Podk adka (Washer) ruba (HEX Bolt) HEX M12x130 Za lepka (Endcap)
- Page 6 KROK 4 / STEP 4 1. Umie pr ty w gryfie wsuwaj c je mi dzy rolki; 2. Za z na pr ty odbojniki gumowe. 1. Place the rods in the bar by inserting them between the rollers; 3. Rubber put on the rods. Guma (Rubber) D67xD24x42,5...
- Page 7 KROK 5 / STEP 5 Do gotowej ramy zamontuj pr ty z gryfem, wsuwaj c ca o bokiem ramy. In the frame put the rods with bar, insert rods sideways. Podk adka (Washer) ruba (HEX Bolt) HEX M12x80 Za lepka (Endcap)
- Page 8 KROK 6 / STEP 6 Pr t Pr t gwintowany Kausza na link (Rod) (Threaded rod) (Thimble for cable) D25x37 M8x12 Przymocuj linki do suwade Attach ropes to the sliders...
