Fitting Instructions for Basic Carrier
CZ
Pokyny pro montáž základních nosičů
HU
Felszerelési útmutató a
tetőcsomagtartóhoz
SK
Pokyny pre montáž základných nosičov
Revision No: 1A
x 4
x 4
x 2
x 1
1
Fitting Kit
x 2
x 4
K820W
x 4

Advertisement

loading
Need help?

Need help?

Do you have a question about the K820W and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Whispbar K820W

Summary of Contents for Whispbar K820W

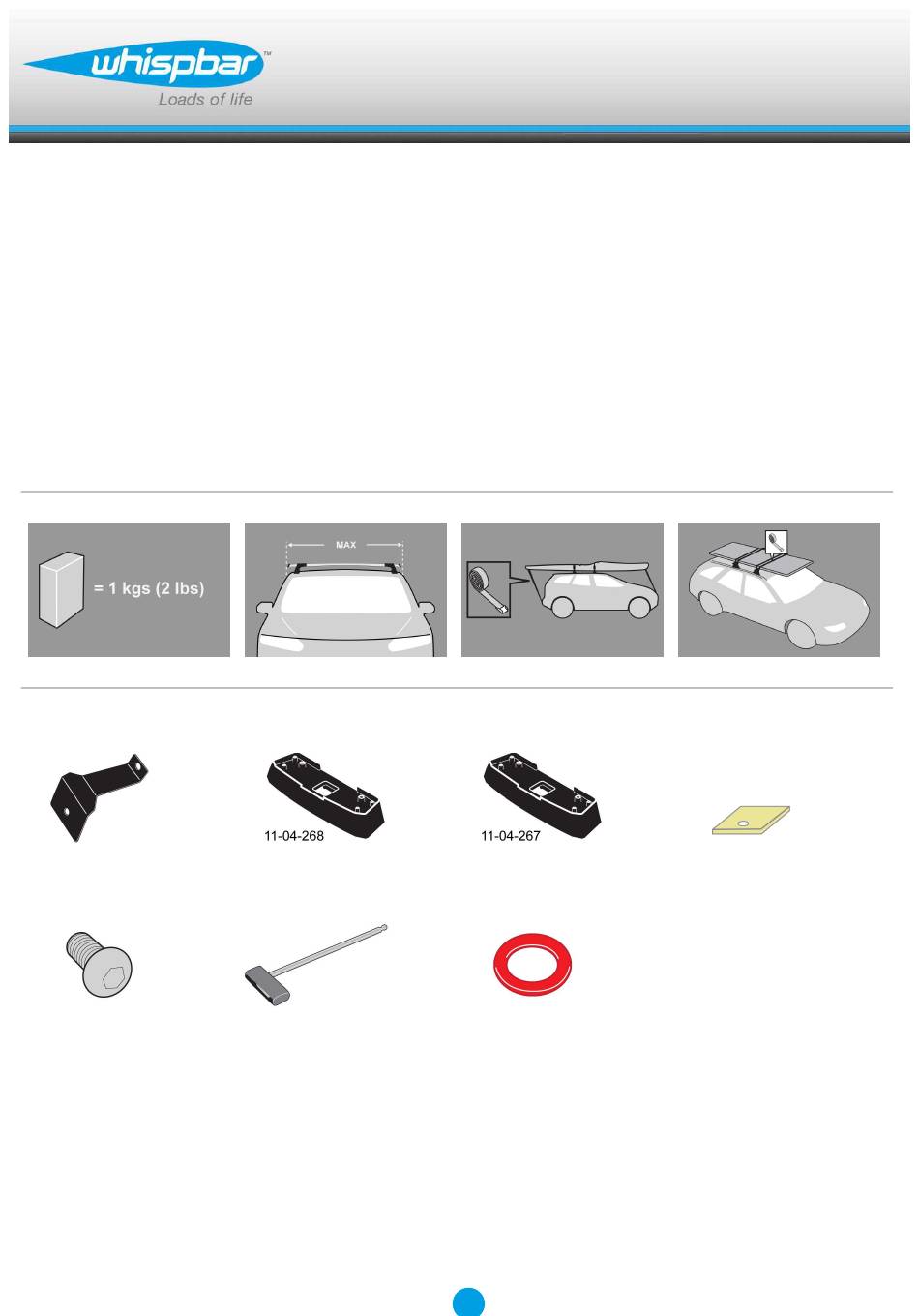

  • Page 1 K820W Fitting Kit Fitting Instructions for Basic Carrier Pokyny pro montáž základních nosičů Felszerelési útmutató a tetőcsomagtartóhoz Pokyny pre montáž základných nosičov Revision No: 1A...
