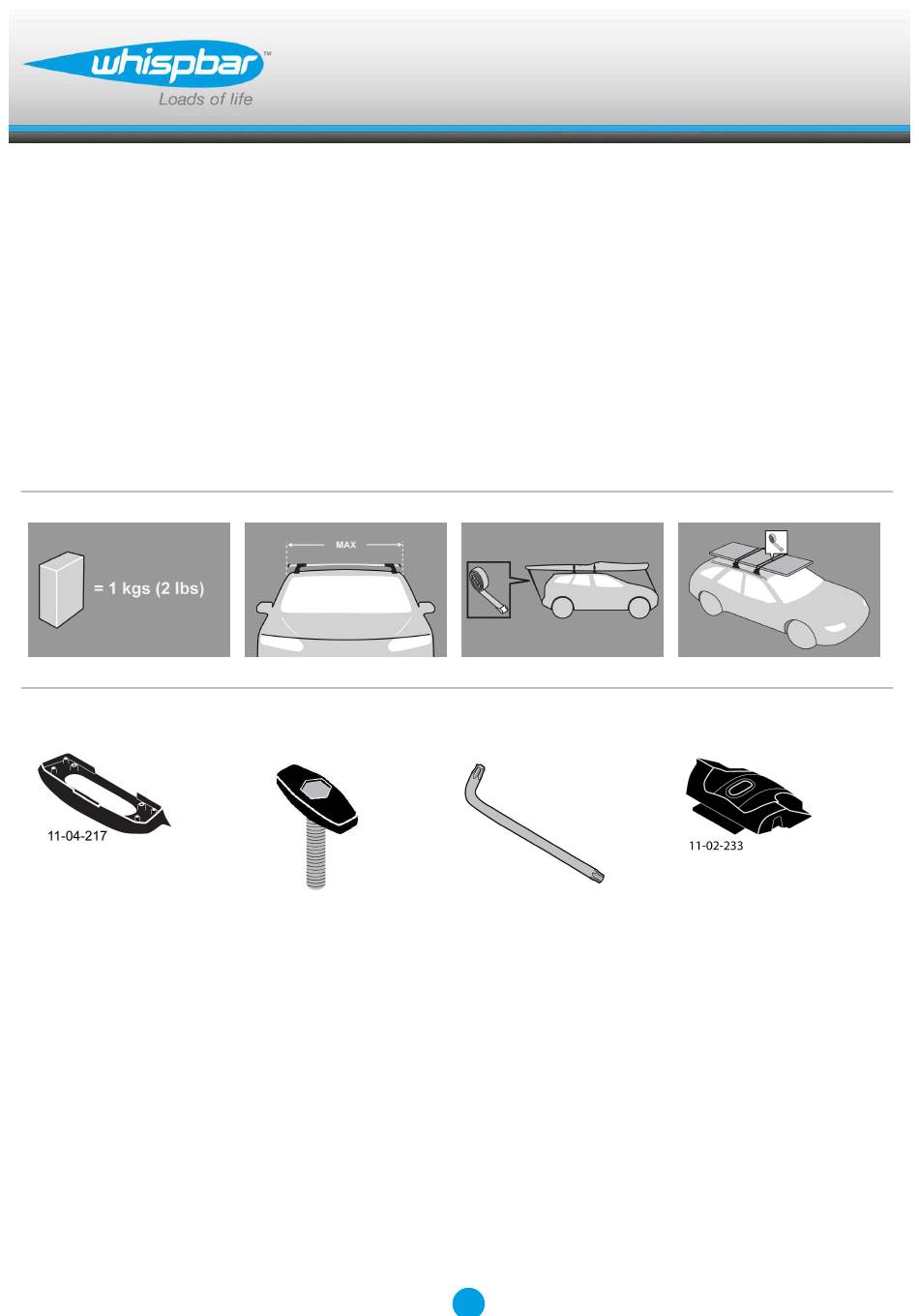

- Page 1 K835W Fitting Kit Fitting Instructions for Basic Carrier Pokyny pro montáž základních nosičů Felszerelési útmutató a tetőcsomagtartóhoz Pokyny pre montáž základných nosičov Revision No: 3C...
- Page 2 Fitting Kit K835W MAX kgs (lbs) Jeep Grand Cherokee WK2 SRT-8 / Altitude, 5dr SUV 12-+ 68 kgs (149 lbs) 68 kgs (149 lbs) Grand Cherokee WK2 SRT-8 / Blackhawk, 5dr SUV 68 kgs (149 lbs) 68 kgs (149 lbs)
- Page 3 Fitting Kit K835W Grand Cherokee WK2 SRT-8 / Altitude, 5dr SUV 12-+ (US) 130mm 960mm 870mm 825mm 5 1/8ths" 37 13/16ths" 34 1/4ths" 32 1/2ths" Grand Cherokee WK2 SRT-8 / Blackhawk, 5dr SUV 12-+ (NZ) 130mm 960mm 870mm 825mm 5 1/8ths"...
-
Page 4: First Time Installation
Fitting Kit K835W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. - Page 5 Fitting Kit K835W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is adjusted equally. Please check the front of this manual for information relating specifically to your vehicle.
- Page 6 Fitting Kit K835W Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot. Repeat for all legs.
- Page 7 Fitting Kit K835W Locate vehicle's fixed points. Remove screws from the vehicle's fixed points Apply silicon sealant.
- Page 8 Fitting Kit K835W Using the bolts with plastic knobs, attach crossbars to the nuts by fitting the bolt through the internal block on the foot and screwing it into the nut. Ensure the plastic knob is in the position shown when fully tightened.
- Page 9 Fitting Kit K835W CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 10: Maintenance
Fitting Kit K835W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 11 Fitting Kit K835W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 12 Fitting Kit K835W Montáž kitu Vyjměte jednotlivé díly z balení a zkontrolujte je. Chybí-li některý díl anebo je poškozen, kontaktujte svého prodejce. Tento kit je vhodný pro typy nosičů A, B, C a D. Tento manuál zobrazuje montáž pro typ A.
- Page 13 Fitting Kit K835W Šestihranným šroubovákem uvolněte nastavovací šroub cca o 10 otáček. Zatlačte nastavovací šroub dolů a potáhněte patku směrem ven. Pro nastavení správné délky sledujte montážní manuál nosičů. Nastavte oba konce tyče souměrně. Podívejte se do přední pro informace...
- Page 14 Fitting Kit K835W Z patky vyjměte plastovou redukci jejím zatlačením dozadu. Do patky vložte plastovou redukci dodávanou s montážním kitem. Zopakujte pro všechny patky nosičů. Nasaďte gumové podložky (dodávané s montážním kitem) na patky nosiče. Tvar podložky se může lišit od obrázku.
- Page 15 Fitting Kit K835W Na vozidle najděte montážní body. Odstraňte šrouby z pevných bodů vozidla. Naneste silikonový tmel.
- Page 16 Fitting Kit K835W Skrz otvor v plastové redukci patky vložte šroub s plastovou hlavou. Zašroubujte ji do čtvercové matice na spodku. Ujistěte se, že plastová matice je při plném dotažení v pozici, jak je uvedeno na obrázku. Pomocí klíče namontujte a zamkněte kryty na patkách.
- Page 17 Fitting Kit K835W UPOZORNĚNÍ: Ihned po zatížení opět zkontrolujte všechny upevňovací prvky aplikované na střešním nosiči.
- Page 18 Fitting Kit K835W Důležité upozornění Očistěte střechu a jednotlivé části výrobků, které budou v kontaktu se střechou vozidla. Postupujte podle montážního návodu pro Vaše vozidlo. Ujistěte se, že dodržujete jednotlivé postupy podle daného pořadí. Vzdálenost tyčí by měla být minimálně 700 mm (27 1/2") od sebe, pokud není...
- Page 19 Fitting Kit K835W Pravidelně kontrolujte a vymeňte chybné nebo poškozené díly. Udržujte výrobek čistý a v dobrém stavu. Nikdy nejezděte do automyčky s namontovaným střešním nosičem. Pravidelně promazávejte zámky a šrouby. Odmontujte produkty z vozidla, pokud je právě nepoužíváte. Ujistěte se, že jsou všechny díly nosičů...
- Page 20 Fitting Kit K835W Első használatba vétel A csomagolás kibontása után vegye szemügyre doboz tartalmát. Hiányosság, sérülés esetén lépjen kapcsolatba a forgalmazóval. A kitek "A", "B", "C" és "D" típushoz tartozik. Az útmutató a "A" kereszttartót mutatja felszerelve. A lépések ugyanúgy érvényesek "B", "C"...
- Page 21 Fitting Kit K835W Imbuszfejű csavarhúzó segítségével tekerjen 10 fordulatot kifelé. Nyomja be az állítócsavart és húzza ki a kereszttartó lábait. A beállítás menetét megtalálja az útmutatóban. Ügyeljen arra, hogy a kereszttartó lábai megegyező módon álljanak. Kérjük, ellenőrizzemert kifejezetten járművet az első e kézikönyv vonatkozó...
- Page 22 Fitting Kit K835W Hátrafelé tolva távolítsa el a rögzítő konzolt. A kitben található középső rögzítő konzolt illessze a kereszttartó lábhoz. Mind a négy ponton ismételje meg a lépéseket. Illessze a készletben található gumitalpat a kereszttartó talpához. Alakja eltérő lehet a képen szereplőtől.
- Page 23 Fitting Kit K835W Keresse meg a jármű rögzítési pontjait Távolítsa el a csavarokat a jármű rögzített pontjairól Használjon szilikon tömítőanyagot.
- Page 24 Fitting Kit K835W A műanyag fejű csavar használatával, rögzítse a kereszttartókat a tetőn található rögzítési ponthoz. Ügyeljen arra, hogy - meghúzott állapotában-, a műanyag zárgomb a képen látható helyzetben álljon. A takaróelemek le- és felszereléséhez, illetve zárásához használjon kulcsot. Győződjön meg róla, hogy a kereszttartók...
- Page 25 Fitting Kit K835W FIGYELEM: Rendszeresen ellenőrizze a csavarok szorosságát.
- Page 26 Fitting Kit K835W Kezelési tanácsok Tisztítsa meg az autótető és a tetőcsomagtartó azon részeit melyek érintkeznek egymással. A tetőcsomagtartó felszereléséhez kövesse az útmutatóban található utasításokat. Ügyeljen a pontos sorrendre. Ha nem található erre vonatkozó leírás, akkor is minimum 700 mm távolságra helyezze egymástól a kereszttartókat.
- Page 27 Fitting Kit K835W A megterhelt tetőcsomagtartó rendszer befolyásolhatja járműve haladási képességeit. Kérjük fokozottan ügyeljen az oldalszél hatásaira, a menetirány megváltoztatására és a fékezés módjára. Kerülje a hirtelen gyorsításokat, lassításokat. Vezessen óvatosan. Legyen körültekintőbb, a csomagok miatt megváltozott autó-magasság miatt. Szállítás közben tartsa zárva azon eszközöket melyek rendelkeznek zárral.
- Page 28 Fitting Kit K835W Montáž kitu Vyberte jednotlivé diely z balenia a skontrolujte ich. Kontaktujte svojho predajcu, ak niektorý diel chýba alebo je poškodený. Tento kit je vhodný pre typy nosičov A, B, C a D. Tento manuál zobrazuje montáž pre typ A.
- Page 29 Fitting Kit K835W Šesťhranným skrutkovačom uvoľnite nastavovaciu skrutku o 10 otáčok. Zatlačte nastavovaciu skrutku a potiahnite pätku smerom von. Pre nastavenie správnej dĺžky pozrite montážny manuál nosičov. Nastavte oba konce tyče súmerne. Pozrite predná časť tohto manuálu pre informácie týkajúce sa konkrétne Vášho...
- Page 30 Fitting Kit K835W Zachytením nadstavca tyče prstami odstráňte plastovú zámku svorky a palcami pevne zatlačte, až kým za nadstavcom nevypadne zámka svorky. Založte do pätky plastovú redukciu dodávanú s montážnym kitom. Zopakujte pre všetky pätky nosičov. Nasaďte gumené podložky (dodávané s montážnym kitom) na pätky nosiča.
- Page 31 Fitting Kit K835W Nájdite montážne body na vozidle. Odstráňte skrutky z fixných bodov vozidla. Naneste silikónový tmel.
- Page 32 Fitting Kit K835W Cez otvor v plastovej redukcii pätky vložte skrutku s plastovou hlavou. Zaskrutkujte ju do štvorcovej matice na spodku. Uistite sa, že plastová matica je pri plnom dotiahnutí v pozícii ako na obrázku. Pomocou kľúča namontujte a zamknite kryty na pätkách.
- Page 33 Fitting Kit K835W UPOZORNENIE: Pravidelne kontrolujte správnosť dotiahnutia skrutiek.
-
Page 34: Dôležité Upozornenia
Fitting Kit K835W Dôležité upozornenia Očistite strechu a jednotlivé časti výrobkov, ktoré sa budú dotýkať strechy vozidla. Postupujte podľa montážneho postupu pre Vaše vozidlo. Uistite sa, že dodržiavate jednotlivé postupy podľa daného poradia. Vzdialenosť tyčí by mala byť minimálne 700mm od seba, pokiaľ v montážnom manuály nie je udávaná... - Page 35 Fitting Kit K835W Pravidelne skontrolujte a vymeňte chybné alebo poškodené diely. Udržiavajte výrobok čistý a v dobrom stave. Nikdy nevchádzajte do autoumyvárky s namontovaným strešným nosičom. Pravidelne namažte zámky a skrutky. Odmontujte produkty z vozidla, ak ich práve nepoužívate. Uistite sa, že všetky diely nosičov sú...
