Simons Voss Technologies SmartRelay 3 Reader Quick Manual page 85

SmartRelais 3 Leser
Versione nor-

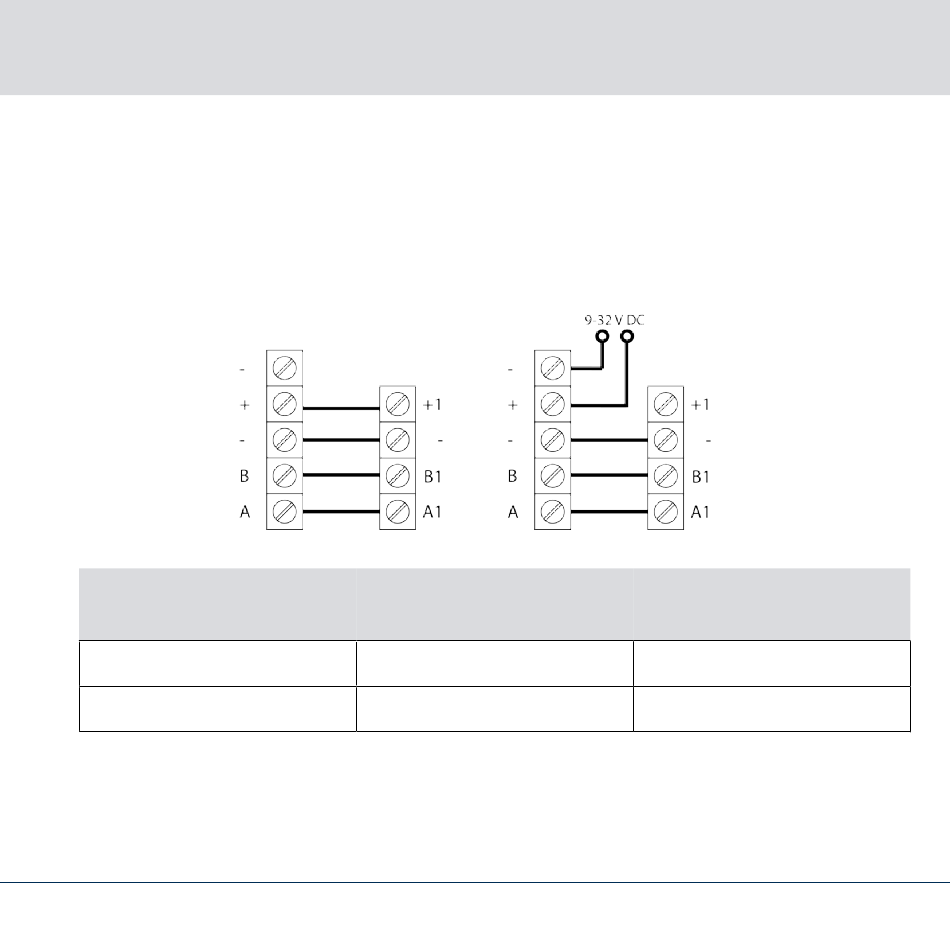

Il lettore x (x=1...3) va collegato al controller
male (senza
SREL3 tramite un cavo a quattro conduttori. In alternativa, il lettore può
WP)
essere collegato direttamente tramite un'alimentazione di tensione. In
questo caso è necessario solo un cavo a tre conduttori (A, B, -)
collegato al controller.
Collegamento lettore
A
B
IT
Lettore Controller
Collegamento controller
SREL3
A1/A2/A3
B1/B2/B3
Lettore Controller
Cablaggio alternativo
Segnale
RS-485: Cavo dati A
RS-485: Cavo dati B
4. Collegamenti
85 / 136
