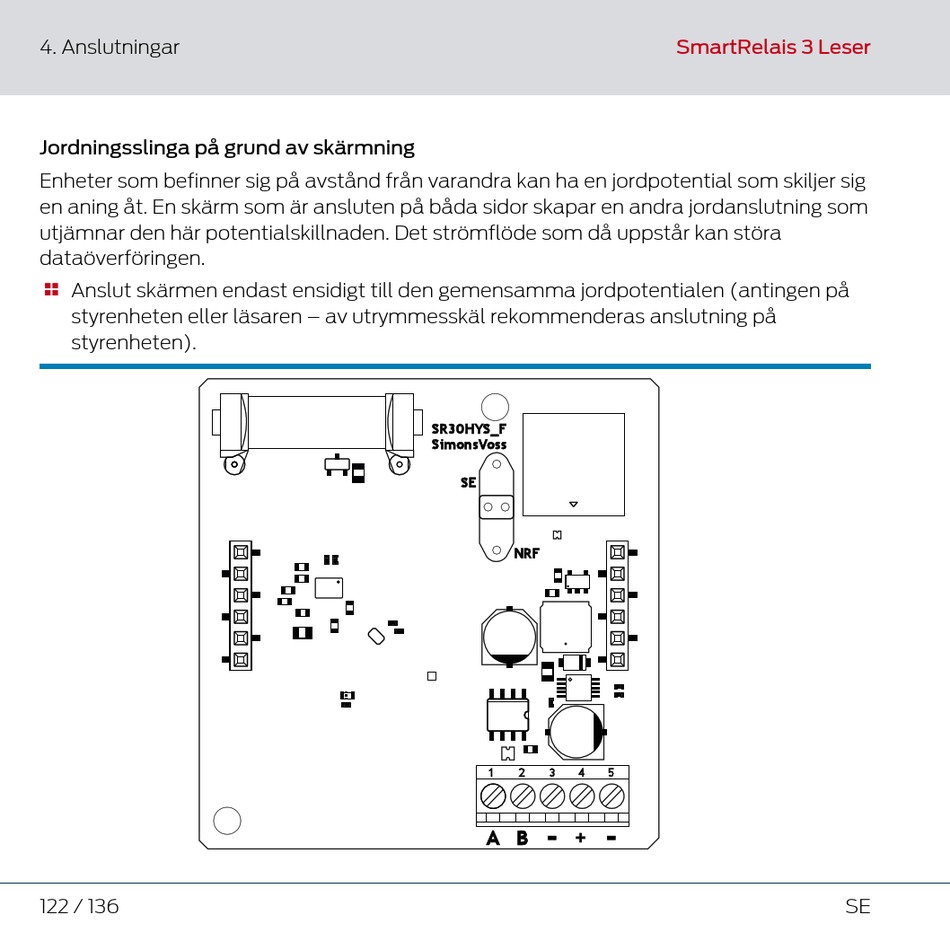

Simons Voss Technologies SmartRelay 3 Reader Quick Manual page 122

4. Anslutningar
Jordningsslinga på grund av skärmning
Enheter som befinner sig på avstånd från varandra kan ha en jordpotential som skiljer sig
en aning åt. En skärm som är ansluten på båda sidor skapar en andra jordanslutning som
utjämnar den här potentialskillnaden. Det strömflöde som då uppstår kan störa
dataöverföringen.
Anslut skärmen endast ensidigt till den gemensamma jordpotentialen (antingen på

styrenheten eller läsaren – av utrymmesskäl rekommenderas anslutning på
styrenheten).
122 / 136
SR30HYS_F
SimonsVoss
SE
NRF
1 2 3 4 5
- -
+
A B
SmartRelais 3 Leser
SE
