SmartRelais 3 Leser
Version nor-
Le lecteur x (x=1...3) doit être raccordé au
male (sans
contrôleur SREL3 par le biais d'un câble à quatre brins. Il est également
WP)
possible de raccorder le lecteur directement par le biais d'une tension
d'alimentation. Dans ce cas, un câble à trois brins (A, B, -) suffit pour le
contrôleur.

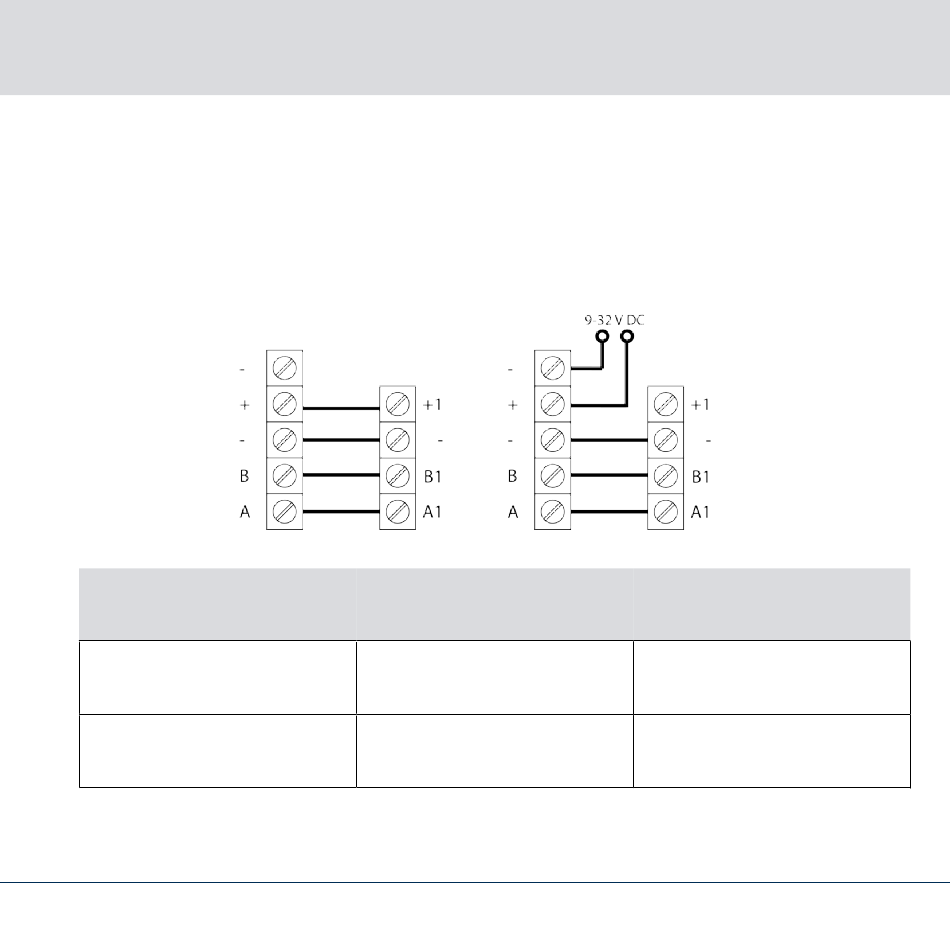

Raccordement d'un lec-
teur
A
B
FR
Lecteur Contrôleur
Raccordement du contrô-
leur SREL3
A1/A2/A3
B1/B2/B3
Lecteur Contrôleur
Circuit alternatif
Signal
RS-485 : Ligne de données
A
RS-485 : Ligne de données
B
4. Raccordements
