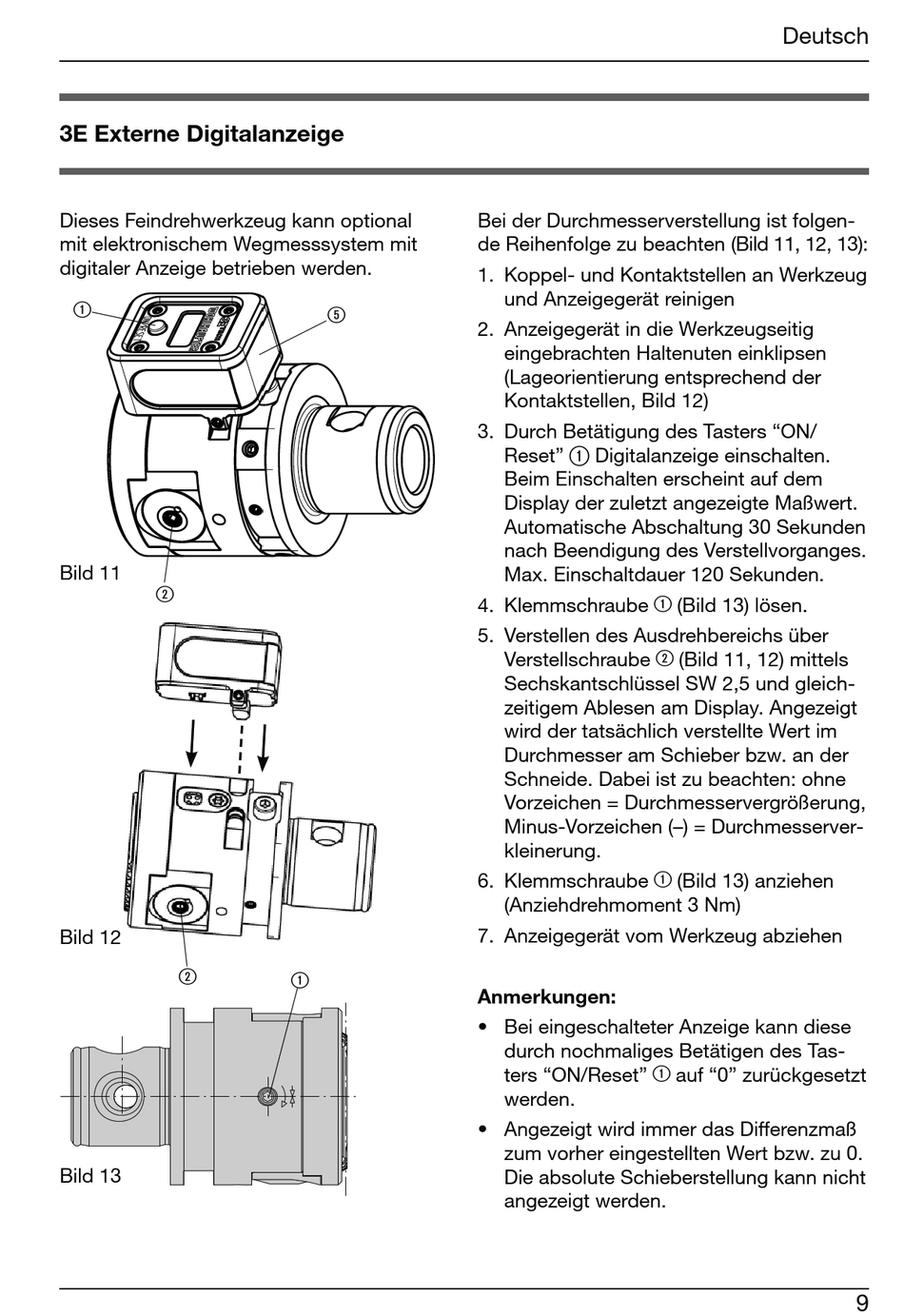

3E Externe Digitalanzeige
Dieses Feindrehwerkzeug kann optional
mit elektronischem Wegmesssystem mit
digitaler Anzeige betrieben werden.
1
Bild 11
2
Bild 12
2
Bild 13
5
1
Bei der Durchmesserverstellung ist folgen-
de Reihenfolge zu beachten (Bild 11, 12, 13):
1. Koppel- und Kontaktstellen an Werkzeug
und Anzeigegerät reinigen
2. Anzeigegerät in die Werkzeugseitig
eingebrachten Haltenuten einklipsen
(Lageorientierung entsprechend der
Kontaktstellen, Bild 12)
3. Durch Betätigung des Tasters "ON/
Reset" Digitalanzeige einschalten.
1
Beim Einschalten erscheint auf dem
Display der zuletzt angezeigte Maßwert.
Automatische Abschaltung 30 Sekunden
nach Beendigung des Verstellvorganges.
Max. Einschaltdauer 120 Sekunden.
4. Klemmschraube
5. Verstellen des Ausdrehbereichs über
Verstellschraube
Sechskantschlüssel SW 2,5 und gleich-
zeitigem Ablesen am Display. Angezeigt
wird der tatsächlich verstellte Wert im
Durchmesser am Schieber bzw. an der
Schneide. Dabei ist zu beachten: ohne
Vorzeichen = Durchmesservergrößerung,
Minus-Vorzeichen (–) = Durchmesserver-
kleinerung.
6. Klemmschraube
(Anziehdrehmoment 3 Nm)
7. Anzeigegerät vom Werkzeug abziehen
Anmerkungen:
• Bei eingeschalteter Anzeige kann diese
durch nochmaliges Betätigen des Tas-
ters "ON/Reset"
werden.
• Angezeigt wird immer das Diff erenzmaß
zum vorher eingestellten Wert bzw. zu 0.
Die absolute Schieberstellung kann nicht
angezeigt werden.
Deutsch
(Bild 13) lösen.
1
(Bild 11, 12) mittels
2
(Bild 13) anziehen
1
auf "0" zurückgesetzt
1
