hepco & becker 650.792 00 01 black Assembling Instructions

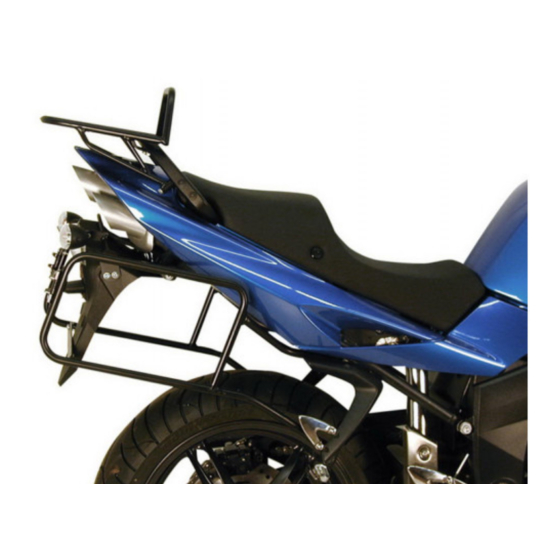

Side carrier for triumph sprint st 1050 from date of manufacture 2005
Hide thumbs
1
2
3
4
5
6
7
8

Advertisement

Available languages

Available languages

Quick Links

Download this manual

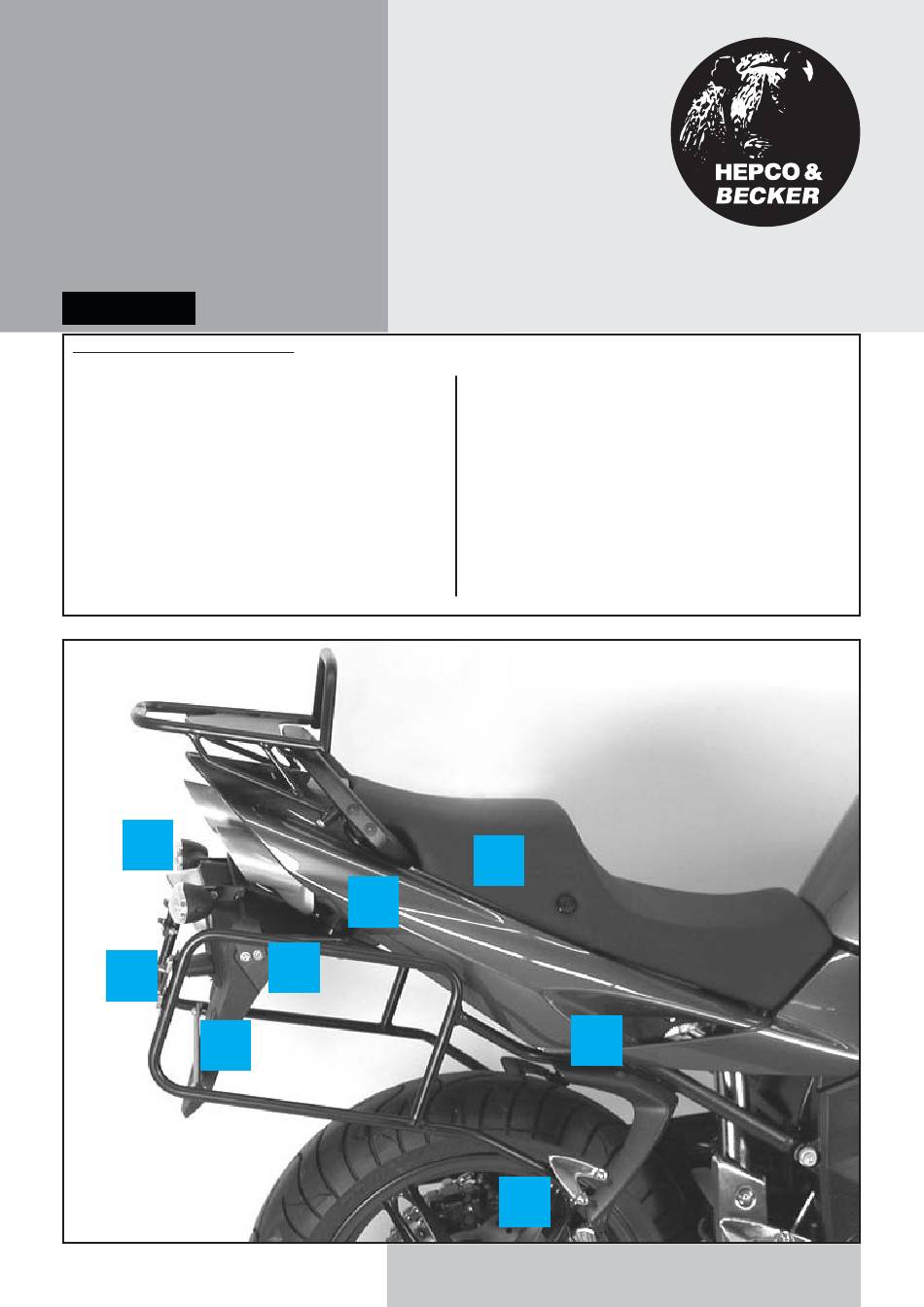

Kofferträger
Triumph Sprint ST 1050
ab Bj. 2005
Artikel-Nr:
650.792 00 01 schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
1
708 003 HB Kofferträger links
1
708.004 HB Kofferträger rechts
1
708.205 HB Versteifungsstrebe
1
708.206 HB Blinkerhalter
1
708.207 HB Adapterlasche links
1
708.208 HB Adapterlasche rechts
2
150.938
Linsenkopfschrauben M 8 x 20
2
150.892
Linsenkopfschrauben M 8 x 45
2
150.905
Linsenkopfschrauben M 6 x 20
6
7
5
Seitenkoffer
Topcases
Gepäckträger
Lock it System
Softbags
Aluminiumkoffer
Lederkoffer
Schutzbügel
Hauptständer
Chopper-Parts
Quad-Parts
Accessoires
Abbildung zeigt als weiteres Zubehör Gepäckbrücke (Art.-Nr. 650.792.0101)
4
2
Packende Ideen.
Stück Bestellnr.
Bezeichnung
8
150.911
Linsenkopfschrauben M 6 x 16
10
150.799
selbstsichernde Muttern M 6
2
150.800
selbstsichernde Muttern M 8
6
150.810
U-Scheibe ø 8,4
16
150.809
U-Scheibe ø 6,4
8
300.303
Quetschverbinder (rot)
4
300.300
Blinkerverlängerungskabel á 15 cm
1
270.117
Moosgummistreifen 6 cm
1
3
3
1
