Summary of Contents for Taramps TS 400X4

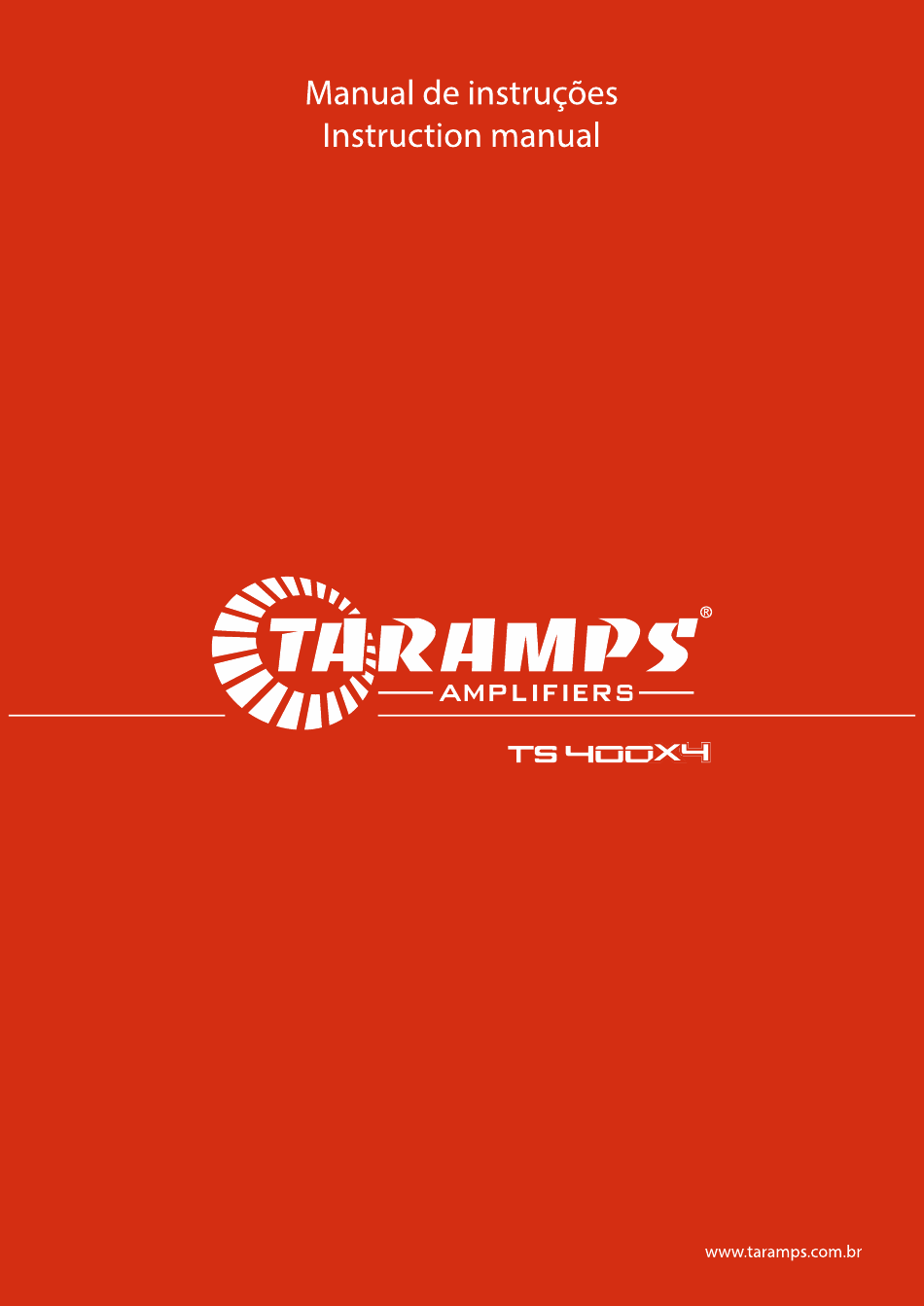

- Page 1 AMPLIFIER - 400WATTS - 2 OHMS 4 X 100W RMS...
- Page 2 06 • Características técnicas Termo de garantia A TARAMPS, localizada à Rua Abílio Daguano, 274 Res. Manoel Martins - Alfredo Marcondes - SP, CEP 19.180-000, garante este produto contra defeitos de projeto, fabricação, montagem e/ou solidariamente em decorrência de vícios de projeto que o torne impróprio ou inadequado ao uso a que se destina, pelo prazo de 12 meses, a partir da data de aquisição.
-
Page 3: Recomendações Importantes
7 - A instalação do mesmo deve ser feita por um profissional qualificado. A Taramps reserva o direito de modi car o conteúdo deste manual sem aviso prévio e nem obrigatoriedade de aplicar as modi cações em unidades anteriormente produzidas. -
Page 4: Led Indicador
Funções e entradas PORTUGUÊS - BR 1 - INPUT (RCA): Entradas dos sinais a serem amplificados. Conectar as mesmas às saídas RCA do CD / DVD Player, utilizando cabos blindados de boa qualidade para evitar a captação de ruídos. 2 - LEVEL: Ajusta a sensibilidade de entrada do amplificador, o que permite um perfeito ajuste aos níveis de sinal de saída de praticamente todos os modelos de CD / DVD Player do mercado. - Page 5 Conector de saída e alimentação PORTUGUÊS - BR 1 - POWER (Conector de Alimentação): O terminal (+) do conector, deve ser ligado ao polo positivo da bateria através de um cabo de bitola mínima de 4mm². O terminal (-) do conector deve ser ligado adequadamente no polo negativo da bateria por meio de um cabo de bitola equivalente ao cabo positivo.
- Page 6 *Calculado considerando um comprimento máximo de 4m. Para distância maior, aumentar a bitola dos cabos. É obrigatório a instalação de fusível ou disjuntor de proteção o mais próximo da bateria. Cabo Remote 0,75mm² *Imagens Ilustrativas Cabo RCA Taramps Cabo RCA Taramps Subwoofer 4 ohms CD/DVD Player 4 ohms...
-
Page 7: Características Técnicas
Características técnicas PORTUGUÊS - BR 2 Ohms Impedância Mínima de Saída: Número de Canais: 400W RMS (4 x 100W RMS)* Potência Nominal @13,8VDC - 2 OHMS: 252W RMS (4 x 63W RMS) Potência Nominal @13,8VDC - 4 OHMS: 400W RMS (2 x 200W RMS) 2 Canais Bridged - 4 Ohms: 200mV Sensibilidade de Entrada (Level 100%):... - Page 8 12 • Technical features Term of warranty TARAMPS, located on Abilio Daguano Street 274, Res. Manoel Martins – Alfredo Marcondes, SP - Brazil, ZIP CODE 19180-000, guarantees this product against any defects on terms of project, making, assembling, and/or with solidarity, due to project vices which cause it improper or inadequate to its original use within 12 months from the date of purchase.
- Page 9 7 - The amplifier must be installed by a qualified professional. Taramps reserves the right to modify the contents of this document at any time without prior notice and does not have the obligation to apply the changes in units which were previously produced.
-
Page 10: Led Indicator
Functions & inputs 1 - INPUT: Inputs of signals to be amplified. Connect these signals to RCA outputs of Head Unit, using good quality shielded cables to avoid noise interference. 2 - LEVEL: It sets the amplifier input sensitivity, which allows an optimal adjustment to the output signals levels of nearly all models of Head Units found in the market. -
Page 11: Protection System
Output & power supply connector 1 - POWER (Power Supply Connector): The connector terminal (+) must be connected to the battery's positive pole with a 4mm² (minimum) wire gauge. The connector terminal (-) must be properly connect to the battery's negative pole with a same wire gauge. The remote terminal must be connected to the Head Unit REMOTE output with a 0.75mm²... -
Page 12: Installation
If the head unit doesn't have the 4 RCA outputs, use ‘‘Y’’ type cable adapters for properly 4 inputs connection of TS 400X4 amplifier. Connection example in the output: Stereo + Bridged Note: In case of driver compression and tweeters you must install a passive filter in the positive... -
Page 13: Technical Features
Technical features 2 Ohms Minimum Output Impedance: Number of Channels: 400W RMS (4 x 100W RMS)* Output Power / @13.8VDC - 2 OHMS: 252W RMS (4 x 63W RMS) Output Power / @13.8VDC - 4 OHMS: 400W RMS (2 x 200W RMS) 2 Bridged Channels - 4 Ohms: 200mV Input Sensitivity (Level 100%):...
