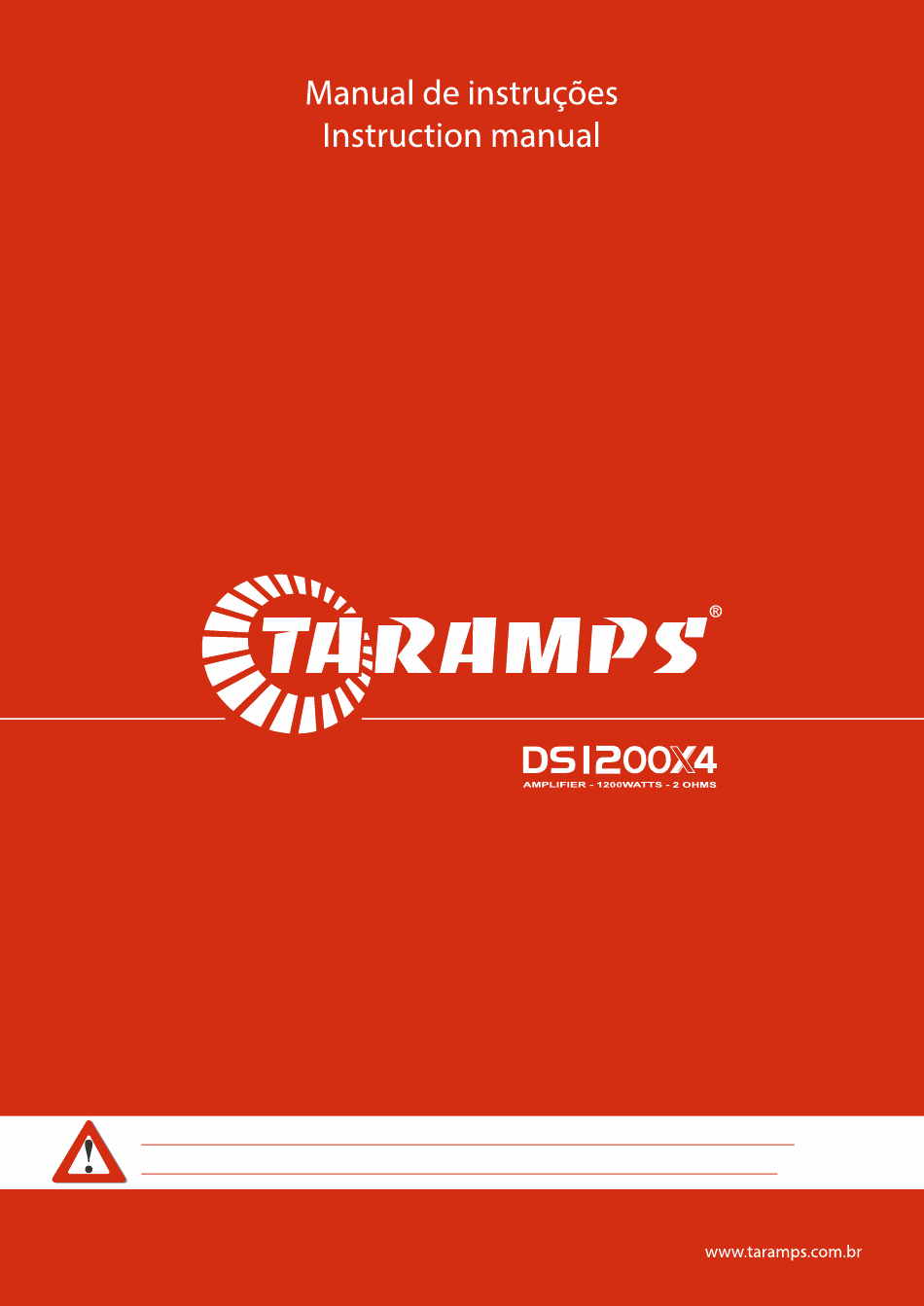

- Page 1 4 x 300W RMS A instalação deste produto deverá ser feita por um profissional qualificado. The installation of this product must be made by a qualified professional.
-
Page 2: Termo De Garantia
06 • Características técnicas Termo de garantia A TARAMPS, localizada à Rua Abílio Daguano, 274 Res. Manoel Martins - Alfredo Marcondes - SP, CEP 19.180-000, garante este produto contra defeitos de projeto, fabricação, montagem e/ou solidariamente em decorrência de vícios de projeto que o torne impróprio ou inadequado ao uso a que se destina, pelo prazo de 12 meses, a partir da data de aquisição. -
Page 3: Requisitos De Segurança
O não cumprimento das instruções pode resultar em riscos ao usuário ou danos ao produto. A Taramps reserva o direito de modificar o conteúdo deste manual sem aviso prévio e nem obrigatoriedade de aplicar as modificações em unidades anteriormente produzidas. -
Page 4: Led Indicador
Funções e entradas INPUT INPUT CROSSOVER CROSSOVER MAX. MAX. LEVEL LEVEL FULL FULL 1 - INPUT (RCA): Entradas dos sinais a serem amplificados. Conectar as mesmas às saídas RCA do CD / DVD Player, utilizando cabos blindados de boa qualidade para evitar a captação de ruídos. 2 - LEVEL: Ajusta a sensibilidade de entrada do amplificador, o que permite um perfeito ajuste aos níveis de sinal de saída de praticamente todos os modelos de CD / DVD Player do mercado. - Page 5 Conector de saída e alimentação BRIDGED 4 POWER SPEAKER 1 - SPEAKER: Para conectar os alto falantes. Seguir a polaridade indicada e a impedância mínima recomendada. Para ligações no modo STEREO, a impedância mínima é de 2 ohms em cada canal; no modo BRIDGED, é...
- Page 6 Woofer 4 ohms 4 ohms 4 ohms 4 ohms 4 ohms Exemplo de ligação na saída: Stereo + Bridged *Imagens Ilustrativas Cabo RCA Taramps Cabo RCA Taramps CD/DVD Player Cabo Remote 0,75mm² Toda superfície em alumínio do CUIDADO amplificador, serve como dissipador de calor.
-
Page 7: Características Técnicas
**Resposta em frequência medida no dobro da impedância mínima, em modo stereo (4 canais). Os valores citados são típicos e podem sofrer pequenas variações devido a tolerância de componentes ou do processo de fabricação. Para maiores informações ou dúvidas acesse nosso site ou entre em contato com o suporte da TARAMPS. -
Page 8: Term Of Warranty
12 • Technical features Term of warranty TARAMPS, located on Abilio Daguano Street 274, Res. Manoel Martins – Alfredo Marcondes, SP - Brazil, ZIP CODE 19180-000, guarantees this product against any defects on terms of project, making, assembling, and/or with solidarity, due to project vices which cause it improper or inadequate to its original use within 12 months from the date of purchase. -
Page 9: Safety Requirements
CAUTION injury to user or product damage. Taramps reserves the right to modify the contents of this document at any time without prior notice and does not have the obligation to apply the changes in units which were previously produced. -
Page 10: Led Indicator
Functions & inputs INPUT INPUT CROSSOVER CROSSOVER MAX. MAX. LEVEL LEVEL FULL FULL 1 - INPUT: Inputs of signals to be amplified. Connect these signals to RCA outputs of Head Unit, using good quality shielded cables to avoid noise interference. 2 - LEVEL: It sets the amplifier input sensitivity, which allows an optimal adjustment to the output signals levels of nearly all models of Head Units found in the market. -
Page 11: Protection System
Output & power supply connector BRIDGED 4 POWER SPEAKER 1 - OUTPUT: To connect the speakers. Follow the polarity and the minimum impedance recommended. For STEREO connections, the minimum impedance is 2 ohms at each channel; for BRIGDED connections is 4 ohms. To combine speakers, the resulting impedance must be taken in consideration. -
Page 12: Installation
4 ohms 4 ohms 4 ohms 4 ohms Connection example in the output: Stereo + Bridged *Illustrative images RCA Cable Taramps RCA Cable Taramps Head Unit Remote Cable 18 AWG The entire aluminum surface of CUIDADO the amplifier serves as a heat sink. -
Page 13: Technical Features
**Frequency response measured at 2 times the minimum impedance, in 4 channels mode. The values as above are typical and may vary, due to electronic components tolerance or manufacturing process. For further informations or questions, visit our website or contact TARAMPS support. - Page 14 Fabricado por / Manufactured by: TARAMPS ELECTRONICS LTDA CNPJ / TAX ID: 11.273.485/0001-03 R. João Silvério, 121 • Res. Manoel Martins Alfredo Marcondes - SP Indústria Brasileira - Made in Brazil...
