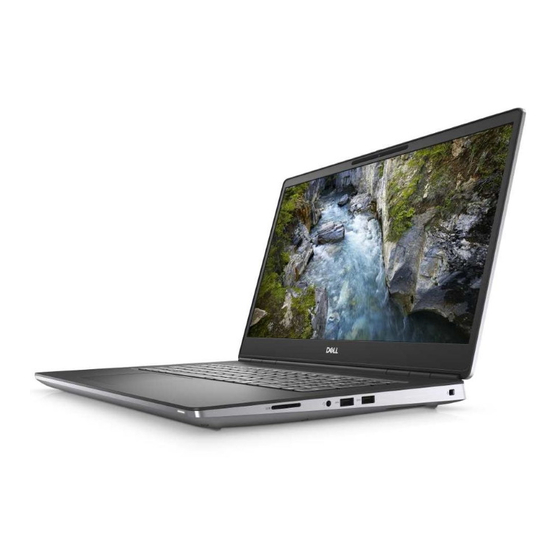

Precision 7750
Service Manual
Regulatory Model: P44E
Regulatory Type: P44E001
May 2020
Rev. A00

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Precision 7750 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Dell EMC Precision 7750

Summary of Contents for Dell EMC Precision 7750

  • Page 1 Precision 7750 Service Manual Regulatory Model: P44E Regulatory Type: P44E001 May 2020 Rev. A00...
  • Page 2 Megjegyzés, Vigyázat és Figyelmeztetés MEGJEGYZÉS: A MEGJEGYZÉSEK a számítógép biztonságosabb és hatékonyabb használatát elősegítő, fontos tudnivalókat tartalmazzák. FIGYELMEZTETÉS: A „FIGYELMEZTETÉS” üzenet hardver-meghibásodás vagy adatvesztés potenciális lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet.

  • Page 3: Table Of Contents

    Contents 1 Munka a számítógépen........................6 Biztonsági előírások................................6 Mielőtt elkezdene dolgozni a számítógép belsejében....................6 Biztonsági óvintézkedések..............................7 Elektrosztatikus kisüléssel (ESD) szembeni védelem....................7 Antisztatikus javítókészlet.............................. 8 Miután befejezte a munkát a számítógép belsejében....................9 2 Technológia és összetevők......................10 USB-funkciók..................................10 USB Type-C...................................11 HDMI 2.0....................................
  • Page 4 Removing the WLAN card............................34 Installing the WLAN card.............................. 35 WWAN-kártya..................................36 Removing the WWAN card............................36 Installing the WWAN card............................36 Billentyűzetrács..................................37 Removing the keyboard lattice............................ 37 Installing the keyboard lattice............................38 Billentyűzet...................................38 Removing the keyboard..............................38 Installing the keyboard..............................39 Elsődleges memóriamodul..............................41 Removing the primary memory module........................41 Installing the primary memory module........................
  • Page 5 GPU kártya...................................68 A GPU-kártya eltávolítása............................68 A GPU-kártya beszerelése............................69 Hangszóró.................................... 69 Removing the speaker..............................69 Installing the speaker..............................70 Középső fedél..................................72 Removing the middle cap............................. 72 Installing the middle cap..............................73 Kijelzőszerkezet................................... 74 Removing the display assembly........................... 74 Installing the display assembly............................76 Csuklótámasz..................................

  • Page 6: Munka A Számítógépen

    Munka a számítógépen Biztonsági előírások Elõfeltételek A számítógép potenciális károsodásának elkerülése és a saját biztonsága érdekében ügyeljen az alábbi biztonsági szabályok betartására. Ha másképp nincs jelezve, a jelen dokumentumban leírt minden művelet a következő feltételek teljesülését feltételezi: • Elolvasta a számítógéphez mellékelt biztonsággal kapcsolatos tudnivalókat. •...

  • Page 7: Biztonsági Óvintézkedések

    4. Húzzon ki minden hálózati kábelt a számítógépből. FIGYELMEZTETÉS: A hálózati kábel kihúzásakor először a számítógépből húzza ki a kábelt, majd a hálózati eszközből. 5. Áramtalanítsa a számítógépet és minden csatolt eszközt. 6. Az alaplap földelése érdekében nyomja meg, és tartsa nyomva a bekapcsológombot az áramtalanítás alatt. MEGJEGYZÉS: Az elektrosztatikus kisülés elkerülése érdekében, földelje magát csuklóra erősíthető...

  • Page 8: Antisztatikus Javítókészlet

    meggyengül, így nem produkál azonnali tüneteket, amelyek utalnának a kárra. A meggyengült vezetékezés csak hetek vagy hónapok alatt olvad meg, és eközben rongálja a memória épségét, időnként váratlan memóriahibákat okoz stb. Az eseti (más néven látens) meghibásodás megállapítása és elhárítása nehezebb. Az elektrosztatikus kisülés okozta károk megelőzése érdekében tegye a következőket: •...

  • Page 9: Miután Befejezte A Munkát A Számítógép Belsejében

    Elektrosztatikus védelem – összefoglalás Minden szerviztechnikusnak javasoljuk, hogy a Dell termékeinek javítása során mindig használja a hagyományos, vezetékes, elektrosztatikusan védő földelő csuklópántot és az antisztatikusan védő alátétlapot. Kritikus fontosságú továbbá, hogy a technikusok minden szigetelő alkatrésztől elkülönítve tárolják az érzékeny alkatrészeket, miközben a javítást végzik, és az érzékeny összetevők szállításához antisztatikus tasakokat használjanak.

  • Page 10: Technológia És Összetevők

    Technológia és összetevők Eza fejezet a rendszerben alkalmazott technológiákat és az alkatrészeket ismerteti. Témák: • USB-funkciók • USB Type-C • HDMI 2.0 • NVIDIA Quadro T1000 • NVIDIA Quadro RTX3000 • NVIDIA Quadro RTX4000 • NVIDIA Quadro RTX5000 USB-funkciók Az USB (Universal Serial Bus) technológia 1996-ban jelent meg a piacon. Ez a megoldás jelentősen leegyszerűsítette a periférikus eszközök –...

  • Page 11: Usb Type-C

    Sebesség A legújabb USB 3.0/USB 3.1 Gen 1 szabvány specifikációja jelenleg öt sebességmódot határoz meg. Az USB adatátvitel ezek a következők: Low Speed, Full Speed, High Speed (a specifikáció 2.0-s verziójától kezdődően), SuperSpeed (a 3.0-s verziótól kezdődően) és SuperSpeed+ (a 3.1-es verziótól kezdődően). Az új SuperSpeed+ mód adatátviteli sebessége 20 Gbit/s. Az USB 3.2 szabvány visszafelé kompatibilis az USB 3.1/3.0 és az USB 2.0 szabvánnyal.
  • Page 12 USB PD (tápellátás) Az USB PD és az USB Type-C műszaki adatai jórészt megegyeznek. Manapság az okostelefonokat, a táblagépeket és más mobileszközöket is gyakran töltünk USB-kábelen keresztül. Az USB 2.0 csatlakozó legfeljebb 2,5 watt teljesítmény leadására képes – ez legfeljebb a telefonok töltésére elegendő. A laptopok töltése például 60 wattot igényel. Az USB PD specifikáció azonban akár 100 watt leadását is lehetővé...

  • Page 13: Hdmi 2.0

    A Thunderbolt 3 over USB Type-C főbb jellemzői 1. Thunderbolt, USB, DisplayPort és tápellátás egy USB Type-C csatlakozón és egyetlen kábelen keresztül (nem minden funkció érhető el minden terméken). 2. Kompakt és megfordítható USB Type-C csatlakozó és kábelek. 3. A Thunderbolt hálózatkezelési funkcióinak támogatása (*nem minden terméken). 4.

  • Page 14: Nvidia Quadro T1000

    • A HDMI a videót és a többcsatornás hangot egyetlen kábelben egyesíti, így kiküszöbölve a költségeket, bonyolultságot és a sok kábel által okozott zűrzavart, amely a jelenleg használt A/V-rendszerekre jellemző. • A HDMI támogatja a videóforrás (pl. egy DVD-lejátszó és a DTV közötti kommunikációt, így új funkciókat tesz lehetővé) NVIDIA Quadro T1000 2.

  • Page 15: Nvidia Quadro Rtx4000

    3. táblázat: NVIDIA Quadro RTX3000(folytatódik) Funkció Értékek Támogatott felbontások és max. frissítési gyakoriságok (Hz) • Max. digitális: egy DisplayPort 1.4 – 7680 × 4320 (8K) 30 Hz- en (mDP/Type-C–DP) • Max. digitális: két DisplayPort 1.4 – 7680 × 4320 (8K) 60 Hz-en (mDP/Type-C–DP) Támogatott kijelzők száma Max.
  • Page 16 Table 5. NVIDIA Quadro RTX5000(continued) Feature Values Display Support eDP/mDP/HDMI/Type-C Maximum Color Depth Up to 10 bit/color Operating Systems Graphics/ Video API Support DirectX 12.0, OpenGL 4.6, DisplayPort 1.4, DirectX 12.1 Supported Resolutions and Max Refresh Rates (Hz) • Max Digital : Single DisplayPort 1.4 - 7680 x 4320 (8k) @ 30 Hz (mDP/Type-C to DP) •...

  • Page 17: Szétszerelés És Újbóli Összeszerelés

    Szétszerelés és újbóli összeszerelés SD-kártya Az SD kártya eltávolítása Elõfeltételek 1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. Errõl a feladatról Az ábra a SD-kártya elhelyezkedését és az eltávolítási folyamatot szemlélteti. Képek feltöltése a következő ellenőrzési ciklusban. Lépések 1.

  • Page 18: Installing Ssd Door

    Steps 1. Push the SSD door towards left side to release the SSD door from the base cover. 2. Remove the SSD door from the base cover. Installing SSD door Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the SSD door and provides a visual representation of the installation procedure.

  • Page 19: Másodlagos M.2 Ssd

    Steps 1. Place the SSD door into its slot on the base cover. 2. Push the SSD door towards right side to lock the SSD door. Next steps 1. Install the card. 2. Follow the procedure in after working inside your computer.

  • Page 20: Installing The Secondary M.2 Ssd Module

    Steps 1. Slide the SSD release latch to unlock the SSD module. 2. Remove the (M2x3) screw that secures the SSD module into its slot on the computer. 3. Remove the SSD module from the computer. 4. Remove the (M2x3) screw that secures the SSD thermal pad to the SSD carrier. 5.

  • Page 21: Alapburkolat

    Steps 1. For M.2 2280 SSD: a. Place the M.2 SSD onto its slot on SSD carrier. 2. For M.2 2230 SSD: a. Place the M.2 SSD into the SSD holder. b. Replace the (M2x2) screw to secure the M.2 SSD to the holder. c.
  • Page 22 Szétszerelés és újbóli összeszerelés...
  • Page 23 Steps 1. Loosen the eight captive screws that secure the base cover to the computer. 2. Using a plastic scribe, pry open the base cover starting from bottom edge of the cover. NOTE: For models shipped without SmartCard reader, pry open the base cover from the smart card reader slot. Use your fingers to pry open the base cover as the use of plastic scribe or any other sharp objects may damage the base cover.

  • Page 24: Installing The Base Cover

    3. Lift the base cover starting from the bottom edge and remove it from the computer. 4. Disconnect the battery cable from the connector on the system board. Installing the base cover Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the base cover and provides a visual representation of the installation procedure.
  • Page 25 Szétszerelés és újbóli összeszerelés...

  • Page 26: Akkumulátor

    Steps 1. Connect the battery cable to the connector on the system board. 2. Slide the base cover into its slot until it clicks into place. 3. Tighten the eight captive screws to secure the base cover to the computer. Next steps 1.

  • Page 27: Installing The Battery

    Steps 1. Remove the three (M2x5) screws that secure the battery to the computer. 2. Slightly lift the battery and disconnect the battery cable from the connector on the battery. 3. Remove the battery away from the computer. Installing the battery Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Page 28: Félvezető-Alapú Merevlemez

    Steps 1. Connect the battery cable to the connector in the battery. 2. Place the battery onto its slot in the computer. 3. Replace the three (M2x5) screws to secure the battery to the computer. Next steps 1. Install the base cover.
  • Page 29 Steps 1. Remove the (M2x3) screw that secures the SSD thermal plate to the M.2 SSD module. 2. Remove the SSD thermal plate. 3. For M.2 2280 SSD: a. Remove the (M2x3) screw that secures the M.2 SSD to the computer. b.

  • Page 30: Installing The Primary M.2 Ssd Module

    Installing the primary M.2 SSD module Prerequisites NOTE: For computers shipped with M.2 2280 or 2230 SSD installed in slot 3, slot 4, and/or slot 5. If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the primary M.2 SSD and provides a visual representation of the installation procedure.

  • Page 31: Másodlagos Memóriamodul

    2. For M.2 2230 SSD: a. Place the M.2 SSD into the SSD holder. b. Replace the (M2x2) screw to secure the M.2 SSD to the holder. c. Place the M.2 SSD module onto its slot on the computer. d. Replace the (M2x3) screw to secure the M.2 SSD module to the computer. 3.

  • Page 32: Installing The Secondary Memory Module

    Installing the secondary memory module Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the secondary and provides a visual representation of the installation procedure. Steps 1.

  • Page 33: Installing The Sim Card

    Steps 1. Gently slide the SIM card cover towards the left side of the system to unlock the SIM card cover. CAUTION: The SIM card cover is very fragile and can be easily damaged if it is not properly unlocked before opening. 2.

  • Page 34: Wlan-Kártya

    Steps 1. Slide the SIM card into the SIM card slot. 2. Snap the SIM card cover down. 3. Slide the SIM card cover towards the right of the system to lock the cover. Next steps 1. Install the base cover.

  • Page 35: Installing The Wlan Card

    Steps 1. Loosen the captive screw that secures the WLAN card bracket to the system board. 2. Remove the WLAN card bracket away from the WLAN card. 3. Disconnect the antenna cables from the WLAN card. 4. Slide at an angle and remove the WLAN card from the connector on the system board. Installing the WLAN card Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Page 36: Wwan-Kártya

    2. Install the card. 3. Follow the procedure in after working inside your computer. WWAN-kártya Removing the WWAN card Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the base cover. About this task The figure indicates the location of the WWAN card and provides a visual representation of the removal procedure.

  • Page 37: Billentyűzetrács

    2. Connect the antenna cables to the connectors on the WWAN card. 3. Place the WWAN card bracket above the WWAN card to secure the antenna cables. 4. Tighten the (M2x3) screw to secure the WWAN card bracket to the system board. Next steps 1.

  • Page 38: Installing The Keyboard Lattice

    Installing the keyboard lattice Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the M.2 SSD and provides a visual representation of the installation procedure. Steps 1.

  • Page 39: Installing The Keyboard

    About this task The figure indicates the location of the keyboard and provides a visual representation of the removal procedure. Steps 1. Lift the latch and disconnect the keyboard cable and the keyboard backlight cable from the connectors on the touchpad module. 2.
  • Page 40 Steps 1. Align the keyboard to its slot on the palmrest 2. Route the keyboard cable and the keyboard backlight cable through the bottom of the palmrest. 3. Replace the six (M2x2.5) screws to secure the keyboard to the palmrest. 4.

  • Page 41: Elsődleges Memóriamodul

    Elsődleges memóriamodul Removing the primary memory module Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the base cover. 4. Remove the battery. 5. Remove the keyboard lattice. 6. Remove the keyboard. About this task The figure indicates the location of the primary memory module and provides a visual representation of the removal procedure.

  • Page 42: Installing The Primary Memory Module

    2. Slide the memory shield towards the right side of the computer and lift the shield from the memory module. 3. Pry the securing clips from both side of the memory module until the memory module pops up. 4. Remove the memory module from the memory-module slot. NOTE: Repeat the above steps if there are other memory installed.

  • Page 43: Hűtőborda

    4. Place the memory shield and slide it towards the left side of the computer to cover the memory module. 5. Replace the (M2x3) screw to secure the memory shield to the memory module. Next steps 1. Install the keyboard. 2.

  • Page 44: Installing The Heat Sink Assembly

    4. Lift the heat-sink assembly to remove it from the computer. Installing the heat sink assembly Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the keyboard and provides a visual representation of the installation procedure. Steps 1.

  • Page 45: Tápadapterport

    Tápadapterport Removing the power-adapter port Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the base cover. 4. Remove the battery. 5. Remove the heat-sink assembly. About this task The figure indicates the location of the power-adapter port and provides a visual representation of the removal procedure. Steps 1.

  • Page 46: Bekapcsológomb-Panel

    Steps 1. Align and place the power-adapter cable on the computer. 2. Place the power-adapter port into its slot on the plamrest. 3. Replace the power-adapter cable bracket on the power-adapter port. 4. Replace the (M2x3) screw to secure the power-adapter cable bracket to the computer. 5.

  • Page 47: Installing The Power Button Board

    3. Remove the two (M2x3) screws that secure the power button board to the computer. 4. Remove the power button board with the power button board cable from the computer. 5. Disconnect the power button board cable from the power button board. Installing the power button board Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Page 48: Installing The Power Button Assembly With Fingerprint Reader

    Steps 1. Remove the (M2.5x2.5) screw that secures the power button assembly with fingerprint reader cable bracket to the power button board. 2. Remove the power button assembly with fingerprint reader cable bracket from the power button board. 3. Disconnect the power button assembly with fingerprint reader cable from the power button board. 4.

  • Page 49: Belső Keret

    Steps 1. Connect the power button board cable to the power button board. 2. Align and place the power button board with power button cable into its slot on the computer. 3. Replace the two (M2x3) screws to secure the power button board. 4.

  • Page 50: Installing The Inner Frame

    Steps 1. Unroute the WLAN and WWAN antenna cables from the routing guide. 2. Disconnect the keyboard cable and the keyboard backlight cable from the connector on the touchpad module. 3. Remove the six (M2x5) and the nine (M2x3) screws that secure the inner frame to the computer chassis. 4.

  • Page 51: Intelligenskártya-Foglalat

    Steps 1. Carefully route the keyboard and keyboard backlight cable through the inner frame and place the inner frame on the computer chassis. 2. Replace the six (M2x5) and the nine (M2x3) screws to secure the inner frame in place. 3.

  • Page 52: Installing The Smart-Card Reader

    About this task The figure indicates the location of the smart-card reader and provides a visual representation of the removal procedure. Steps 1. Disconnect the touchpad buttons cable from the touchpad. 2. Disconnect the smart-card reader cable from the connector on the USH daughter board. 3.

  • Page 53: Érintőpanel Gombja

    Steps 1. Align and place the smart-card reader into its slot on the computer. 2. Replace the two (M2x2.5) screws to secure the smart-card reader in place. 3. Adhere the smart-card reader cable to the touchpad. 4. Connect the smart-card reader cable to the connector on the USH daughter board. 5.

  • Page 54: Installing The Touchpad Buttons

    About this task The figure indicates the location of the touchpad buttons and provides a visual representation of the removal procedure. Steps 1. For models shipped with smart card reader, disconnect the smart card reader cable from the USH daughter board and peel the smart card reader cable from the touchpad.

  • Page 55: Sd-Kártyaolvasó

    Steps 1. Place the touchpad buttons into its slot in the palmrest. 2. Replace the two (M2x2.5) screws to secure the touchpad buttons to the palmrest 3. Connect the touchpad buttons cable to the connector in the touchpad. 4. For models shipped with smart card reader, connect the smart card reader cable to the USH daughter board and adhere the smart card reader cable on the touchpad.

  • Page 56: Installing Sd Card Reader

    About this task The figure indicates the location of the SD card reader and provides a visual representation of the removal procedure. Steps 1. Disconnect the SD card reader cable from the connector on the system board. 2. Disconnect the LED board cable from the SD card reader on the bottom side of the computer. 3.

  • Page 57: Bekapcsológomb

    Steps 1. Align and place the SD care reader with its slot on the palmrest. 2. Replace the (M2.5x2.5) screw to secure the SD card reader to the palmrest. 3. Connect the LED board cable to the SD card reader on the bottom side of the computer. 4.

  • Page 58: Installing The Power Button

    Steps 1. Remove the two (M2x3) screws that secure the power button in its slot on the computer. 2. Remove the power button from the computer. Installing the power button Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the power button and provides a visual representation of the installation procedure.

  • Page 59: Ujjlenyomat-Olvasóval Ellátott Bekapcsológomb-Szerkezet

    Steps 1. Place the power button into its slot on the computer. 2. Replace the two (M2x3) screws to secure the power button in place. Next steps 1. Install the power button board. 2. Install the heat-sink assembly. 3. Install the battery. 4.

  • Page 60: Installing The Power Button Assembly With Fingerprint Reader

    Steps 1. Remove the two (M2x3) screws that secure the power button assembly with fingerprint reader in its slot on the computer. 2. Remove the power button assembly with fingerprint reader from the computer. Installing the power button assembly with fingerprint reader Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Page 61: Gpu-Tápkábel

    GPU-tápkábel Removing the GPU power cable Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the base cover. 4. Remove the battery. 5. Remove the keyboard lattice. 6. Remove the keyboard. About this task The figure indicates the location of the GPU power cable and provides a visual representation of the removal procedure.

  • Page 62: Alaplap

    Steps 1. Adhere the GPU power cable into its slot on the computer. 2. Disconnect the GPU power cable from the connector on the system board. 3. Slide the GPU power cable connector into its slot to connect the GPU power cable to the GPU card. 4.
  • Page 63 12. Remove the keyboard lattice. 13. Remove the keyboard. 14. Remove the primary memory. 15. Remove the heat-sink assembly. 16. Remove the inner frame. About this task The figure indicates the location of the system board and provides a visual representation of the removal procedure. Images to be uploaded in the next review cycle.
  • Page 64 Steps 1. Carefully pry the GPU power cable connector outside the end of the connector head to unlock the GPU power cable connector from the system board on top side of the system. 2. Slightly slide the GPU power cable connector outwards to disconnect the GPU power cable from the connector on the system board. 3.

  • Page 65: Installing The System Board

    NOTE: For UMA models, remove the two (M2x3) screws that secure the single beam connector in place on the bottom of the system. 10. Remove the beam connectors from the computer. 11. Remove the (M2x5) screw that secures the display cable bracket in place. 12.
  • Page 66 Szétszerelés és újbóli összeszerelés...
  • Page 67 Steps 1. Adhere the coin-cell battery to the palmrest and then place the system board on its slot on the palmrest. 2. Replace the four (M2x5) screws to secure the system board to the palmrest. 3. Connect the display cable, touch screen cable (for models shipped with a touch screen) or IR camera cable (for models shipped with an IR camera), power adapter cable, touchpad cable, USH daughter board FFC (for models shipped with a USH daughter board), and power button board cable to the connectors on the system board.

  • Page 68: Gpu Kártya

    4. Install the keyboard. 5. Install the keyboard lattice. 6. Install the WLAN card. 7. Install the WWAN card. 8. Install the secondary memory. 9. Install the card. 10. Install the primary M.2 SSD. 11. Install the inner frame. 12. Install the battery. 13.

  • Page 69: A Gpu-Kártya Beszerelése

    A GPU-kártya beszerelése Elõfeltételek Ha valamelyik alkatrész cseréjére van szükség, távolítsa el az eredetileg beszerelt alkatrészt, és ezt követően végezze el a beszerelési eljárást. Errõl a feladatról Az ábra a GPU-kártya elhelyezkedését és a beszerelési folyamatot szemlélteti. Képek feltöltése a következő ellenőrzési ciklusban Lépések 1.

  • Page 70: Installing The Speaker

    13. Remove the keyboard. 14. Remove the primary memory. 15. Remove the heat-sink assembly. 16. Remove the inner frame. 17. Remove the GPU power cable. 18. Remove the card. 19. Remove the system board. About this task The figure indicates the location of the speaker and provides a visual representation of the removal procedure. Images to be uploaded in the next review cycle.
  • Page 71 Steps 1. Align and place the speaker module into its slot on the top edge of the palmrest. 2. Adhere the three piece adhesive tape to secure the speaker cable in place on the palmrest. Next steps 1. Install the system board.

  • Page 72: Középső Fedél

    Középső fedél Removing the middle cap Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the door. 4. Remove the secondary M.2 SSD. 5. Remove the base cover. 6. Remove the battery. 7.

  • Page 73: Installing The Middle Cap

    2. Remove the middle cap from the computer. Installing the middle cap Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the middle cap and provides a visual representation of the installation procedure. Steps 1.

  • Page 74: Kijelzőszerkezet

    15. Install the base cover. 16. Install the secondary M.2 SSD. 17. Install the door. 18. Install the card. 19. Follow the procedure in after working inside your computer. Kijelzőszerkezet Removing the display assembly Prerequisites 1. Follow the procedure in before working inside your computer.
  • Page 75 Szétszerelés és újbóli összeszerelés...

  • Page 76: Installing The Display Assembly

    Steps 1. Open the display assembly to a 140-degree angle and place the computer at the edge of a flat table so that the display assembly can extend below the table. 2. Remove the (M2x5) screw that secures the display bracket to the palmrest. 3.
  • Page 77 Szétszerelés és újbóli összeszerelés...
  • Page 78 Steps NOTE: Before installing the display assembly, ensure that the display hinges are opened to a 140-degree angle against the display assembly, to fit the display assembly to the palmrest. Align the screw holes on the hinges on the display assembly to the screw holes on the palmrest. 2.

  • Page 79: Csuklótámasz

    13. Install the door. 14. Install the card. 15. Follow the procedure in after working inside your computer. Csuklótámasz Removing the palmrest Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the door.

  • Page 80: Installing The Palmrest

    Installing the palmrest Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the palmrest and before performing the pre-installation parts procedures for any palmrest installation procedure. Next steps 1.

  • Page 81: Kijelzőelőlap

    2. Install the middle cap. 3. Install the speaker. 4. Install the system board. 5. Install the card. 6. Install the GPU power cable. 7. Install the inner frame. 8. Install the heat-sink assembly. 9. Install the power button power button assembly with fingerprint reader.

  • Page 82: Installing The Display Bezel (Non-Touch)

    22. Remove the display assembly. About this task The figure indicates the location of the display bezel and provides a visual representation of the removal procedure. Images to be uploaded in the next review cycle. Steps 1. Using a flat head tool or a plastic scribe, pry open the display bezel from the two recess points on the bottom edge of the display bezel.
  • Page 83 Steps 1. Place the display bezel on the display assembly. 2. Press the edges of the display bezel until it clicks onto the display assembly. Next steps 1. Install the display assembly. 2. Install the middle cap. 3. Install the speaker. 4.

  • Page 84: Kijelzőpanel

    21. Install the card. 22. Follow the procedure in after working inside your computer. Kijelzőpanel Removing the display panel (non-touch) Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the door. 4. Remove the secondary M.2 SSD.
  • Page 85 Steps 1. Remove the two (M2.5x2.5) screws and the two (M2x2.5) screws that secures the display panel to the display assembly. 2. Lift the display panel and turn the display panel over to access the display cable 3. Peel the conductive tape covering the display cable. 4.

  • Page 86: Installing The Display Panel (Non-Touch)

    Installing the display panel (non-touch) Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the display panel and provides a visual representation of the installation procedure. Steps 1.

  • Page 87: Kijelzőcsuklópánt-Zsanérok

    5. Replace the two (M2.5X2.5) and two (M2x2.5) screws to secure the display panel to the display assembly. Next steps 1. Install the display bezel. 2. Install the display assembly. 3. Install the middle cap. 4. Install the speaker. 5. Install the display assembly.

  • Page 88: Installing The Display Hinge (Non-Touch)

    22. Remove the display bezel. 23. Remove the display panel. About this task The figure indicates the location of the display hinge and provides a visual representation of the removal procedure. Images to be uploaded in the next review cycle. Steps 1.
  • Page 89 Steps 1. Place the display hinge in its slot on the display assembly. 2. Replace the eight (M2.5x2.5) screws to secure the display hinge to the display assembly. Next steps 1. Install the display panel. 2. Install the display bezel. 3.

  • Page 90: Kamera

    Kamera Removing the camera (non-touch) Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the door. 4. Remove the secondary M.2 SSD. 5. Remove the base cover. 6. Remove the battery. 7. Remove the primary M.2 SSD.

  • Page 91: Installing The Camera

    Steps 1. Peel the adhesive tape that covers the camera module. 2. Disconnect the display cable from the camera module. 3. Gently pry the camera shutter cap from the top edge of the camera shutter and remove it from the display back cover. 4.

  • Page 92: P-Érzékelőpanel

    13. Install the WLAN card. 14. Install the WWAN card. 15. Install the secondary memory. 16. Install the card. 17. Install the primary M.2 SSD. 18. Install the battery. 19. Install the base cover. 20. Install the secondary M.2 SSD. 21.

  • Page 93: A P-Érzékelőpanel Beszerelése

    A P-érzékelőpanel beszerelése Elõfeltételek Ha valamelyik alkatrész cseréjére van szükség, távolítsa el az eredetileg beszerelt alkatrészt, és ezt követően végezze el a beszerelési eljárást. Errõl a feladatról Az ábra a P-érzékelőpanel elhelyezkedését és a beszerelési folyamatot szemlélteti. Képek feltöltése a következő ellenőrzési ciklusban Lépések 1.
  • Page 94 8. Remove the card. 9. Remove the secondary memory. 10. Remove the WWAN card. 11. Remove the WLAN card. 12. Remove the keyboard lattice. 13. Remove the keyboard. 14. Remove the primary memory. 15. Remove the heat-sink assembly. 16. Remove the inner frame.

  • Page 95: Installing The Display Cable

    3. Peel the display cable from the display cover and unroute the cable from the routing channels 4. Remove the display cable from the display back cover. Installing the display cable Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the display cable and provides a visual representation of the installation procedure.

  • Page 96: Display Back Cover

    7. Install the card. 8. Install the GPU power cable. 9. Install the inner frame. 10. Install the heat-sink assembly. 11. Install the primary memory. 12. Install the keyboard. 13. Install the keyboard lattice. 14. Install the WLAN card. 15. Install the WWAN card.
  • Page 97 About this task The picture below shows the display back cover after performing the pre-removal parts procedures for any display back cover replacement For installing the components, place the display back cover on a flat surface. 1. Install the display cable.

  • Page 98: Hibaelhárítás

    Hibaelhárítás Dell SupportAssist rendszerindítás előtti rendszerteljesítmény-ellenőrző diagnosztika Errõl a feladatról A SupportAssist diagnosztika (más néven rendszerdiagnosztika) teljes körű ellenőrzést végez a hardveres eszközökön. A Dell SupportAssist rendszerindítás előtti rendszerteljesítmény-ellenőrző diagnosztika a BIOS-ba van építve, és a BIOS belsőleg indítja el. A beépített rendszerdiagnosztika számos lehetőséget biztosít az adott eszközcsoportokhoz vagy eszközökhöz, amelyek az alábbiakat teszik lehetővé: •...

  • Page 99: Alaplapi Beépített Önellenőrző Teszt (M-Bist)

    Alaplapi beépített önellenőrző teszt (M-BIST) Errõl a feladatról Lépések 1. Az M-BIST teszt elindításához nyomja meg és tartsa lenyomva az M billentyűt és a bekapcsológombot. 2. Az alaplap meghibásodása esetén az akkumulátor állapotjelző fénye sárga színnel világít. 3. A probléma megoldásához cserélje ki alaplapot. MEGJEGYZÉS: Ha az alaplap megfelelően működik, akkor az akkumulátor állapotjelző...

  • Page 100: A Kijelzőpanel Beépített Önellenőrző Tesztje (Lcd-Bist)

    A kijelzőpanel beépített önellenőrző tesztje (LCD- BIST) Errõl a feladatról Lépések 1. Nyomja meg és tartsa lenyomva a D billentyűt, majd nyomja meg a bekapcsológombot. 2. Amikor a számítógép elkezdi a POST tesztet, engedje fel a D billentyűt és a bekapcsológombot. 3.
  • Page 101 Table 6. LED codes Diagnostic light codes Problem description Recommended Solution TPM Detection Failure Replace System Board Unrecoverable SPI Flash Failure Replace System Board 1, 5 EC unable to program i-Fuse Replace System Board 1, 6 Generic catch-all for ungraceful EC code flow Disconnect all power source (AC, battery, coin cell) and errors drain flea power by pressing &...

  • Page 102: A Wi-Fi Ki- És Bekapcsolása

    A Wi-Fi ki- és bekapcsolása Errõl a feladatról Ha a számítógép a Wi-Fi-kapcsolattal fellépő problémák miatt nem tud csatlakozni az internethez, érdemes lehet elvégezni a Wi-Fi ki- és bekapcsolását. Az alábbi eljárást követve végezheti el a Wi-Fi ki- és bekapcsolását: MEGJEGYZÉS: Egyes internetszolgáltatók modemként és routerként egyaránt funkcionáló...

  • Page 103: Hogyan Kérhet Segítséget

    Hogyan kérhet segítséget Témák: • A Dell elérhetőségei A Dell elérhetőségei Elõfeltételek MEGJEGYZÉS: Amennyiben nem rendelkezik aktív internetkapcsolattal, elérhetőségeinket megtalálhatja a vásárlást igazoló nyugtán, a csomagoláson, a számlán vagy a Dell termékkatalógusban. Errõl a feladatról A Dell számos támogatási lehetőséget biztosít, online és telefonon keresztül egyaránt. A rendelkezésre álló szolgáltatások országonként és termékenként változnak, így előfordulhat, hogy bizonyos szolgáltatások nem érhetők el az Ön lakhelye közelében.

This manual is also suitable for:
