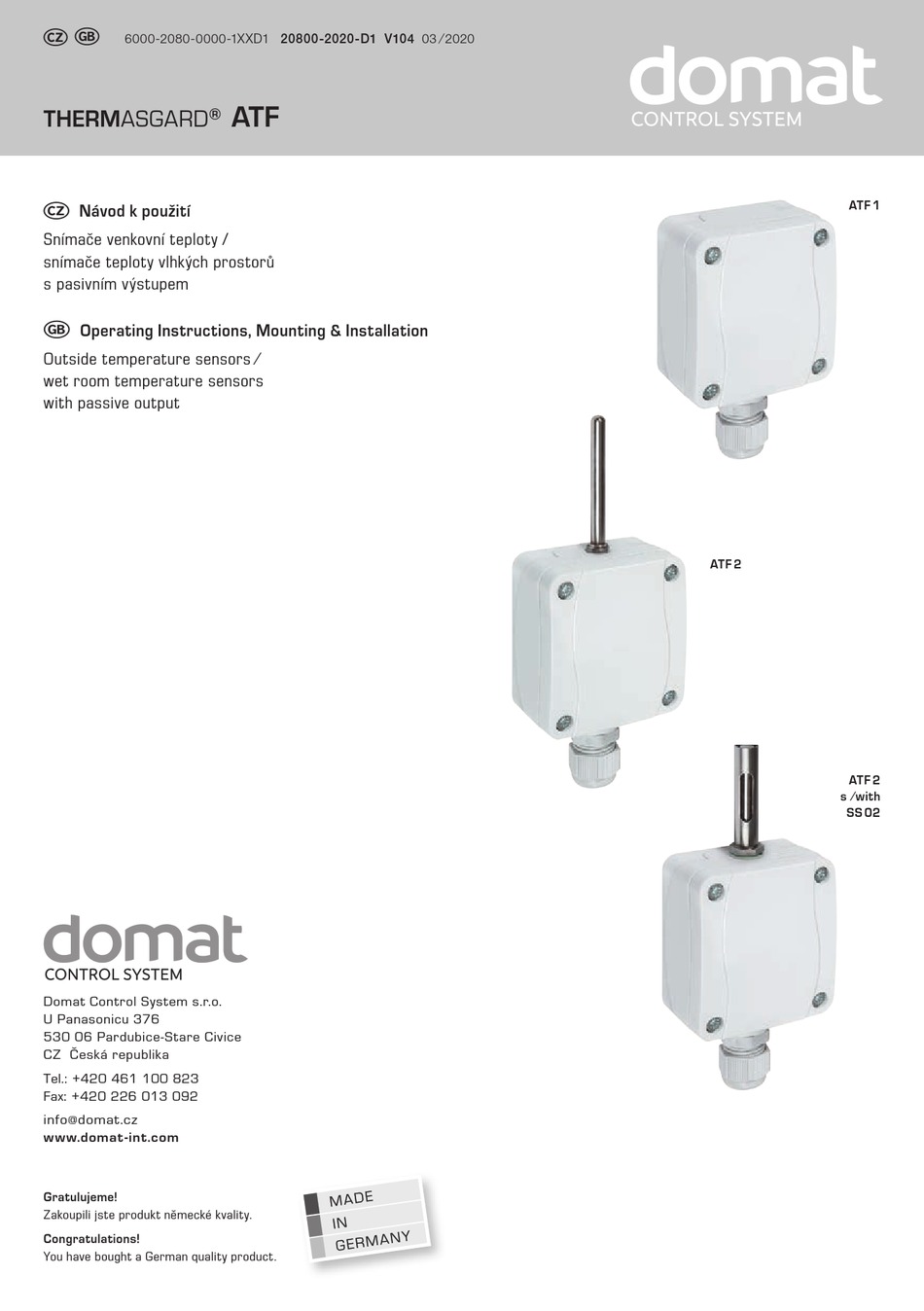

G
{
6000-2080-0000-1XXD1 20800-2020-D1 V104 03 ⁄ 2020
THERMASGARD
®
{
Návod k použití
Snímače venkovní teploty /
snímače teploty vlhkých prostorů
s pasivním výstupem
G
Operating Instructions, Mounting & Installation
Outside temperature sensors ⁄
wet room temperature sensors
with passive output
Domat Control System s.r.o.
U Panasonicu 376
530 06 Pardubice-Stare Civice
CZ Česká republika
Tel.: +420 461 100 823
Fax: +420 226 013 092
info@domat.cz
www.domat -int.com
Gratulujeme!
Zakoupili jste produkt německé kvality.
Congratulations!
You have bought a German quality product.
ATF
ATF 1
ATF 2
ATF 2
s ⁄ with
SS 02
Advertisement
Related Manuals for domat THERMASGARD ATF Series
Summary of Contents for domat THERMASGARD ATF Series
- Page 1 ATF 2 ATF 2 s ⁄ with SS 02 Domat Control System s.r.o. U Panasonicu 376 530 06 Pardubice-Stare Civice CZ Česká republika Tel.: +420 461 100 823 Fax: +420 226 013 092 info@domat.cz...
- Page 2 THERMASGARD ® ATF 1 Rozměry Dimensional drawing ATF 01 M16x1.5 ATF 01 ATF 1 (IP 54) (IP 65)
- Page 3 THERMASGARD ® ATF 2 Rozměry Dimensional drawing M16x1.5 ø 11 ø 6 s ⁄ with SS 02 bez ⁄ without SS 02...
-
Page 4: Technické Údaje
ATF 1 ⁄ ATF 01: Rev. 2020 - V14 ® THERMASGARD ATF 2: Rev. 2020 - V16 THERMASGARD ® ATF 1 (vnitřní senzor) je nástěnné čidlo teploty / venkovní teploty s pasivním 1x Dvouvodičové zapojení výstupem, v plastovém nárazuvzdorném krytu s rychloupínacími šrouby. Standard THERMASGARD ®... -
Page 5: Obecné Informace
Obecné informace Měřicí princip teplotních čidel pro VVK (obecně): Princip měření teploty u pasivních teplotních čidel spočívá v měření změny teplotně zavislého odporu vnitřního prvku. Typ vnitřního senzoru určuje výstupní signál. Typy aktivních /pasivních teplotních senzorů jsou: a) Pt 100 (podle DIN EN 60 751) b) Pt 1000 (podle DIN EN 60751) c) Ni 1000 (podle DIN EN 43 760, TCR=6180 ppm ⁄... - Page 6 Montáž a uvádění do provozu Při připojování musí být zařízení bez napětí. Přístroje mohou být Poznámky k instalaci a připojení: připojeny pouze k bezpečnému nízkému napětí. Následné škody způsobené Při instalaci je nutné přihlédnout k odpovídajícím normám a nařízením platným pro dané místo. Zejména: poruchami tohoto zařízení...
-
Page 8: Technical Data
ATF 1 ⁄ ATF 01: Rev. 2020 - V14 ® THERMASGARD ATF 2: Rev. 2020 - V16 Outside wall resistance thermometer ⁄ weather sensor THERMASGARD ® ATF 1 (internal sensor) 1x two-wire connection with passive output, enclosure made of impact-resistant plastic and quick-locking screws. Standard Outside wall resistance thermometer ⁄... - Page 9 General notes Measuring principle of HVAC temperature sensors in general: The measuring principle of temperature sensors is based on an internal sensor that outputs a temperature-dependent resistance signal. The type of the internal sensor determines the output signal. The following active ⁄ passive temperature sensors are distinguished: a) Pt 100 measuring resistor (according to DIN EN 60 751) b) Pt 1000 measuring resistor (according to DIN EN 60751) c) Ni 1000 measuring resistor (according to DIN EN 43 760, TCR = 6180 ppm ⁄...
- Page 10 Installation and Commissioning Devices are to be connected under dead-voltage condition. Devices Notes on installation: must only be connected to safety extra-low voltage. Consequential Mounting shall take place while observing all relevant regulations and standards applicable for the place of measurement (e.g. such as damages caused by a fault in this device are excluded from welding instructions, etc.).
- Page 11 THERMASGARD ® Výrobce ⁄ Manufacturer: S+S Regeltechnik GmbH, Pirnaer Str. 20, 90411 Nürnberg ⁄ Germany Tel. +49 911 51947-0, Fax +49 911 51947-70, mail@SplusS.de, www.SplusS.de © Copyright by S+S Regeltechnik GmbH Zákaz částečného či úplného kopírování bez svolení S+S Regeltechnik GmbH. Reprint in full or in parts requires permission from S+S Regeltechnik GmbH.
- Page 12 Odporové charakteristiky pro pasivní snímače teploty Resistance characteristics of passive temperature sensors PT 100 PT 1000 Ni 1000 Ni 1000 LM235Z TK 5000 (T1) 81-210 (KP10) ° C Ω Ω Ω Ω Ω Ω ° C – 50 80.3 790.8 –...
