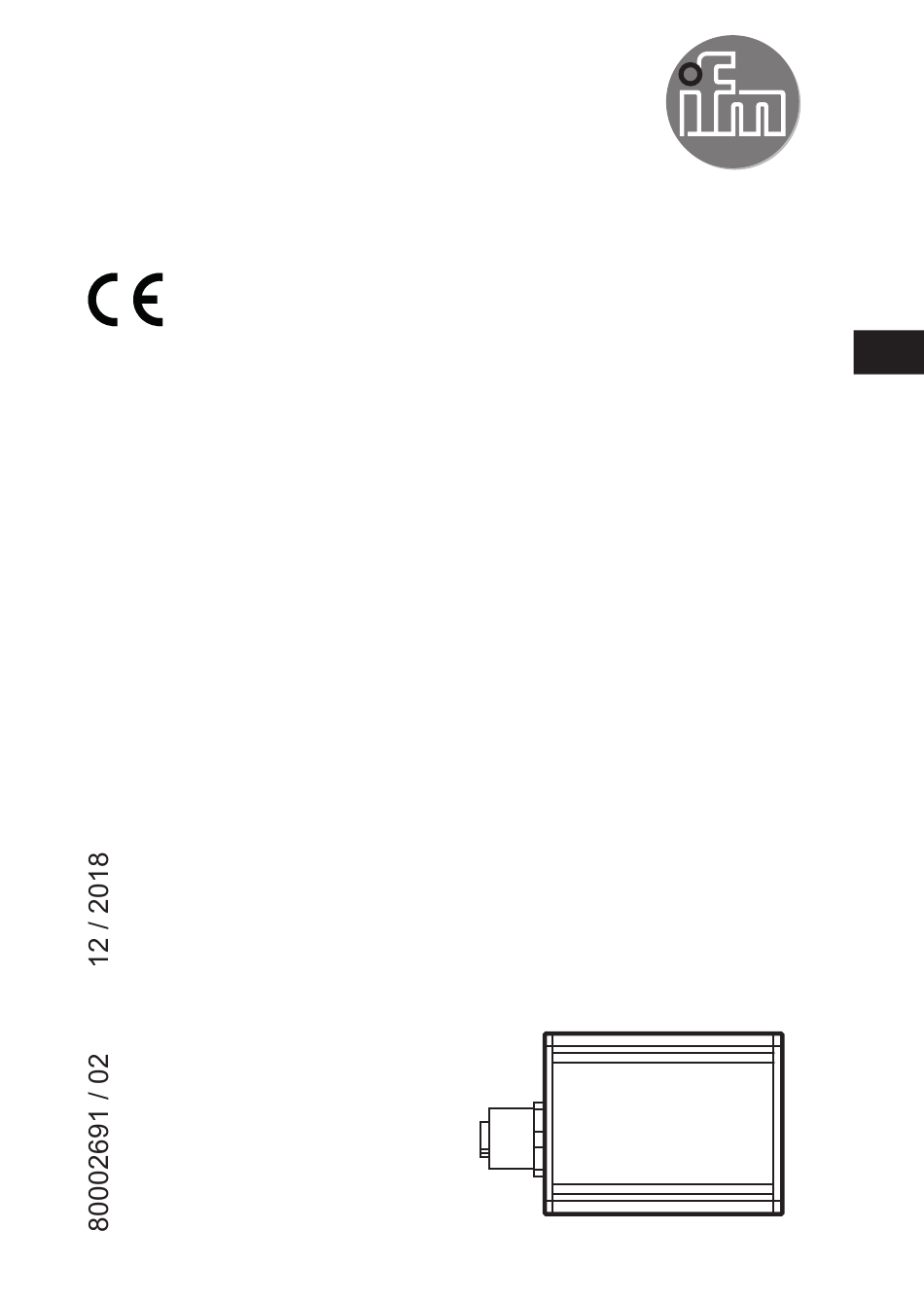

- Page 1 Operating instructions IO-Link interface E30390...
- Page 2 Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Symbols used ������������������������������������������������������������������������������������������������3 2 Safety instructions �����������������������������������������������������������������������������������������������3 3 Functions and features ����������������������������������������������������������������������������������������4 3�1 Items supplied �����������������������������������������������������������������������������������������������4 3�2 System requirements �������������������������������������������������������������������������������������4 3�3 Software���������������������������������������������������������������������������������������������������������4 3�3�1 LINERECORDER DEVICE �������������������������������������������������������������������4 4 Installation������������������������������������������������������������������������������������������������������������5 5 Electrical connection ��������������������������������������������������������������������������������������������5 5�1 Connect sensor to a PC via the interface ������������������������������������������������������5 5�2 Power supply via an additional plug-in power supply ������������������������������������6 6 Set-up ������������������������������������������������������������������������������������������������������������������6 7 Operation �������������������������������������������������������������������������������������������������������������7...
- Page 3 1 Preliminary note Technical data, approvals, accessories and further information at www�ifm�com 1.1 Symbols used ► Instructions > Reaction or result […] Designation of keys, buttons or indications → Cross-reference Important note Non-compliance may result in malfunction or interference� Information...
- Page 4 3 Functions and features The interface connects sensors with IO-Link capability to a PC and provides the following options via the IO-Link interface: • Reading of the current parameter setting� • Parameter setting of the sensor� • Reading of the current measured values and further process values� The interface is not suitable for permanent installation as an automation device�...
- Page 5 ► Connect the interface to the PC via a USB port� ► Connect the USB stick LINERECORDER DEVICE to the PC or use the download version LINERECORDER DEVICE� ► Execute the installation file "ifm Software�exe"� > The Microsoft Windows® hardware wizard is started� ► Follow the instructions in the program�...
- Page 6 ► Connect the supplied plug-in power supply to the interface� 6 Set-up E30390 ► Connect the interface to the sensor and a USB 2�0 port of the PC (→ 5)� > After a short initialisation period the interface supplies the sensor with operating voltage�...
- Page 7 CH2 (DI/D0) yellow switching status of the digital output Error error: (short circuit, data transmission error, overload at DIO 1 (C/Q) or DIO 2) 8 Technical data and scale drawing Technical data and scale drawing at www�ifm�com� More information at www�ifm�com...
