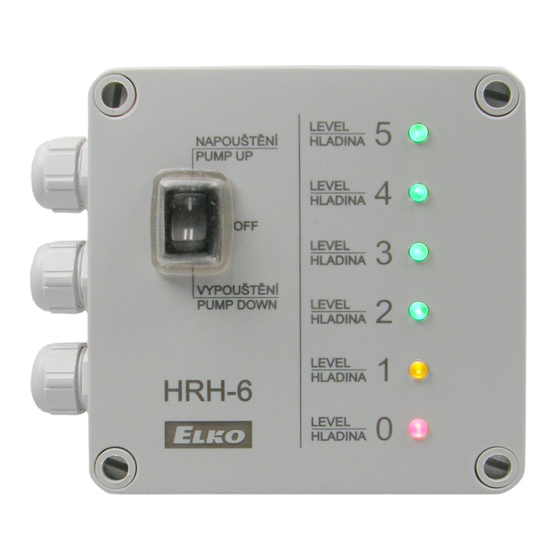

Elko HRH-6 Manual

Level switch
Hide thumbs
Table of Contents
  • Technické Parametry
  • Technical Parameters
  • Technické Parametre
  • Opis Urządzenia
  • Dane Techniczne
  • Műszaki Paraméterek
  • Технические Параметры
  • Parametrii Tehnici
  • Technische Parameter
  • Especificaciones
  • Más Información

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 3

Quick Links

Download this manual
ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-19/2017 Rev.: 2
Charakteristika
• funkce 1 hlídá minimální a maximální výšku hladiny, např: u hasičských vozů, v nádržích...
• funkce 2 se používá na udržování výšky hladiny v jímkách, bazénech..
• volba funkce se provádí jumperem na základní desce
• výška hladiny je indikovaná na panelu přístroje
• přístroj hlídá 5 úrovní hladiny pomocí šesti sond (jedna sonda je společná)
• společná sonda může být nahrazena kovovou (vodivou) nádrží
• přehledná indikace výšky hladiny šesti LED kontrolkami na panelu přístroje
• možnost připojení přídavné signalizace (např. u řidiče hasičského vozu)
• nastavitelná citlivost podle vodivosti kapaliny
• nastavitelné časové zpoždění - eliminace pohybu hladiny, např. při plnění nádrže
• měřící frekvence 10 Hz pro zabránění polarizace kapaliny a eliminaci rušení ze sítě
• napájení 12.. 24 V DC (pro použití v hasičských vozech) nebo galvanicky oddělené 230 V AC pro
obecné použití
• kontakt relé 10 A pro signalizace plné / prázdné nádrže nebo ovládání čerpadla (dle zvolené funkce)
• volba funkce NAPOUŠTĚNÍ / OFF / VYPOUŠTĚNÍ přepínačem na panelu přístroje
• krytí IP65

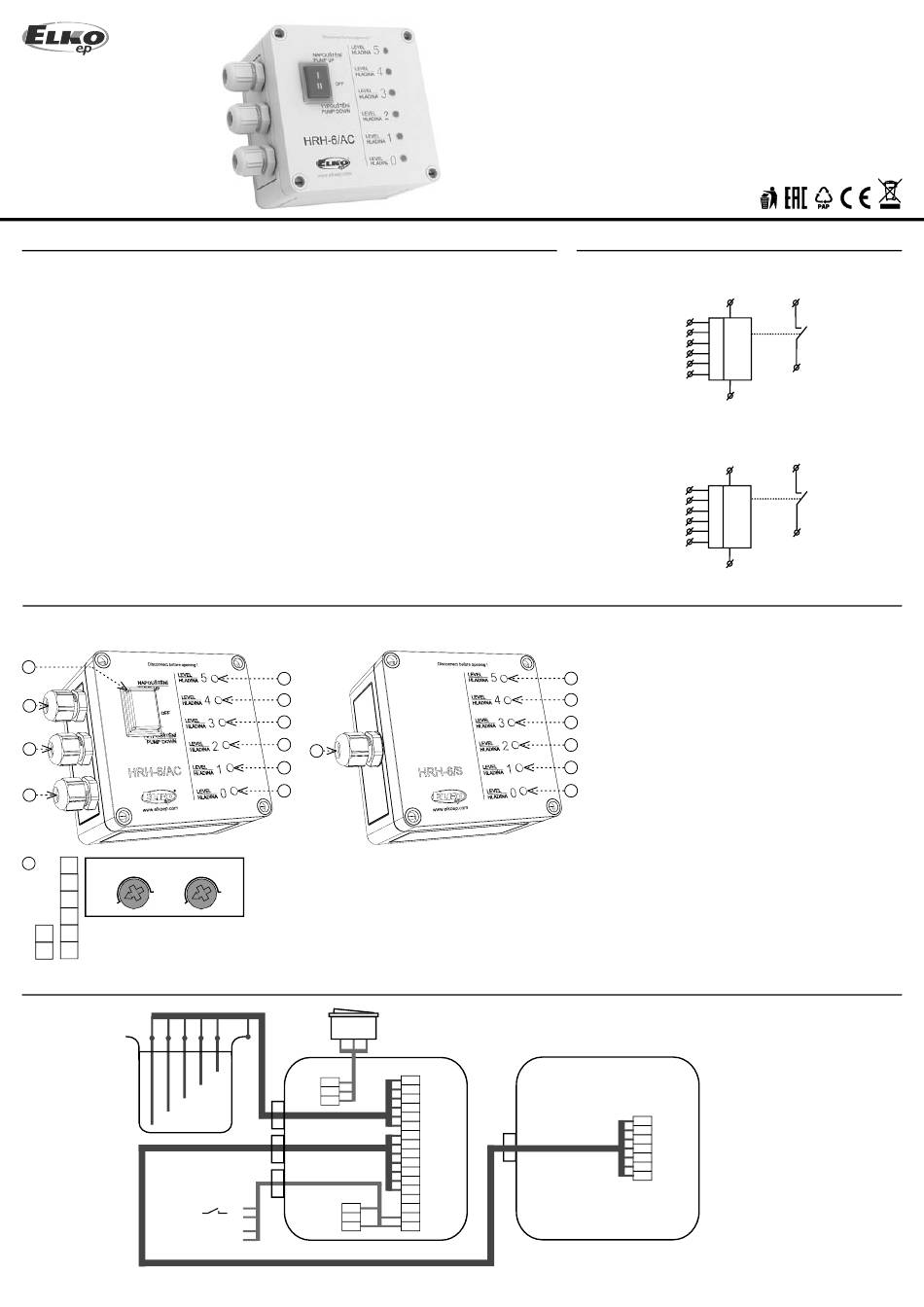

Popis přístroje
HRH-6/AC, HRH-6/DC - Základní jednotka
1
2
3
4
12
SENS.
DELAY
+
-
-
J1
Zapojení HRH-6 blokově
L1 L2 L3 L4 L5
Un: AC 230 V *
HRH-6/S - Přídavná signalizace
5
6
7
8
11
9
10
+
C
PU SW PD
PD
SW
PU
15
N
18
L
L
N
HRH-6
Hladinový spínač
5
6
7
8
9
10
HRH-6/AC
C
L1
L2
L3
L4
L5
LED4
LED5
LED6
+LED
LED1
LED2
LED3
- Un
+ Un
15
18
* V případě HRH-6/DC se připojuje napájení na svorky +Un a -Un.
1 / 2
Symbol
HRH-6/DC
+Un
L5
L4
L3
L2
L1
C
- Un
HRH-6/AC
L
L5
L4
L3
L2
L1
C
N
1. Přepínač funkce
2. Průchodka pro kabel připojení sond
3. Průchodka pro kabel připojení přídavné signalizace
4. Průchodka pro kabel napájení / kontakt relé
5. LED6 - indikace hladiny L5
6. LED5 - indikace hladiny L4
7. LED4 - indikace hladiny L3
8. LED3 - indikace hladiny L2
9. LED2 - indikace hladiny L1
10. LED1 - indikace nap. napětí
11. Průchodka pro připojení základní jednotky
12. Nastavovací prvky (uvnitř základní jednotky):
J1 - Jumper - volba funkce
SENS. - Nastavení citlivosti
DELAY - Nastavení zpoždění
HRH-6/S
LED4
LED5
LED6
+LED
LED1
LED2
LED3
CZ
18
15
18
15
