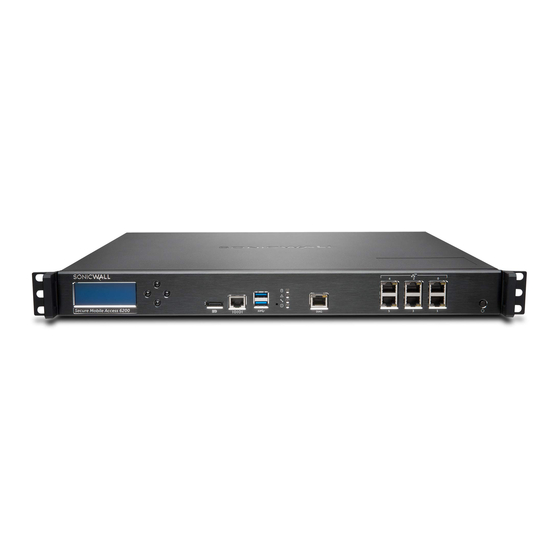

SonicWall® Secure Mobile Access
6210/7210 Hard Drive Installation and
Replacement
This document provides instructions for removing and installing a
replacement hard drive in your SonicWall Secure Mobile Access
6210/7210 appliance.
A replacement hard drive can be inserted into either one of the two
drive slots on the back of your SMA 6210/7210 appliance.

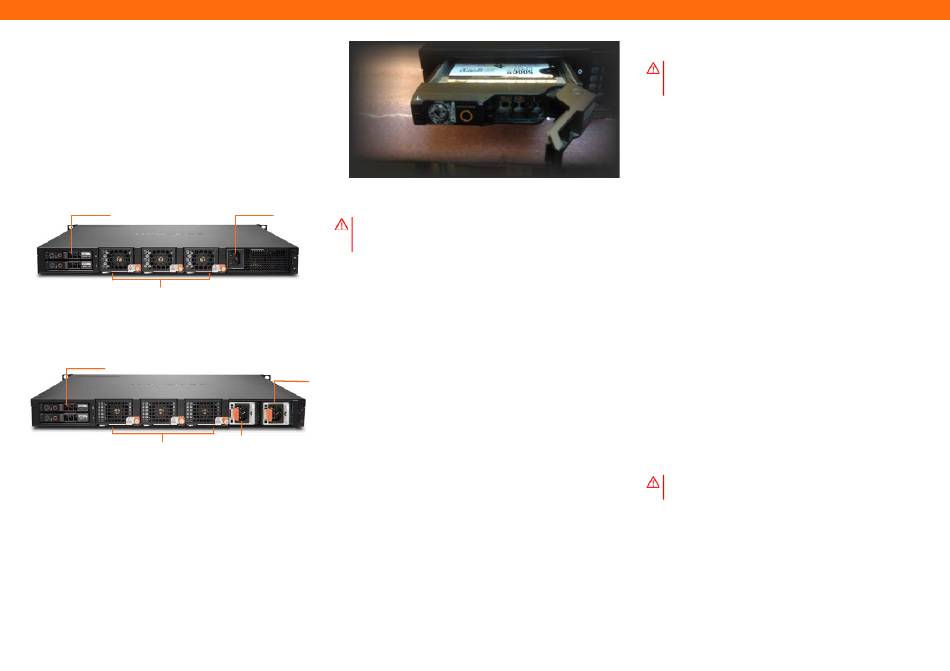

Rear view of the Secure Mobile Access 6210
Hard drives (2)
Fans (3)
Rear view of the Secure Mobile Access 7210
Hard drives (2)
Fans (3)
Removing the Defective Hard Drive from the
Appliance
To remove a defective hard drive from the SonicWall Secure Mobile
Access 6210/7210:
1 There is no need to power down the appliance.
2 Press the square button with the orange circle on the left side of
the defective drive to pop-out the drive handle.
3 Grasp the drive handle and pull the drive straight out to remove it
from the slot.
Installing a New Hard Drive into the Appliance
Power supply
WARNING:
Access 6210/7210 replacement hard drive into the appliance
slot.
To install the new hard drive in the SMA 6210/7210 appliance:
1 Remove the new hard drive from the shipping package.
2 Pop open the drive handle on the new hard drive by pressing the
square button with the orange circle on the side of the drive.
3 Insert the new drive into the empty slot, label side up with the
handle sticking out.
4 Press the drive firmly into place to seat the connectors, and then
close the handle.
Primary
power supply
Installation et remplacement du disque
dur de l'appareil
Ce document indique la marche à suivre pour retirer et installer un
Redundant
power supply
disque dur de remplacement dans votre appareil SonicWall Secure
Mobile Access 6210/7210.
Vous pouvez insérer un disque dur de remplacement dans l'un des
deux logements de disque situés à l'arrière de votre appareil SMA
6210/7210.
Retrait du disque dur défectueux de l'appareil
Pour retirer un disque dur défectueux du SonicWall Secure Mobile
Access 6210/7210 :
1 Il n'est pas nécessaire de débrancher l'appareil.
2 Appuyez sur le bouton carré avec un cercle orange situé à la
gauche du disque défectueux pour faire sortir la poignée du
disque.
3 Saisissez la poignée du disque et tirez ce dernier droit vers l'arrière
pour le retirer de son logement.
Do NOT insert anything except the Secure Mobile
Installation d'un nouveau disque dur dans l'appareil
AVERTISSEMENT : N'INSÉREZ AUCUN OBJET autre qu'un disque
dur de remplacement pour appareil Secure Mobile Access
6210/7210 dans le logement de l'appareil.
Pour installer un nouveau disque dur dans l'appareil SMA 6210/7210
1 Retirez le nouveau disque dur de son emballage.
2 Appuyez sur le bouton carré avec un cercle orange situé à côté du
disque pour faire sortir la poignée du nouveau disque.
3 Insérez le nouveau disque dans le logement vide, avec l'étiquette
vers le haut et la poignée en saillie hors de l'appareil.
4 Poussez le disque fermement pour que les connecteurs se mettent
en place, puis fermez la poignée.
Austausch der Festplatte und Installation
Dieses Dokument enthält Anweisungen zum Entfernen und Installieren
von schwer Ersatz-Festplatte in Ihrem SonicWall Appliance fahren.
Eine Ersatz-Festplatte kann in keinem von den zwei Festplatten-Slots
auf der Vorderseite des Gerätes eingefügt werden.
Entfernen der Defekten Festplatte vom Gerät
Führen Sie die folgenden Schritte aus, um eine defekte Festplatte von
der Vorderseite des SonicWall entfernen:
1 Es ist nicht erforderlich, das Gerät auszuschalten
2 Drücken Sie die Quadrat-Taste mit dem Orangen Kreis auf der
linken Seite des fehlerhaften Laufwerks Pop-out-der Griff des.
3 Fassen Sie den Griff des und ziehen Sie das Laufwerk gerade
heraus, um es aus dem Steckplatz heraus.
Installation einer Neuen Festplatte in das Gerät
WARNUNG: Stecken Sie nichts außer die SMA 6210/7210
Festplatte im Gerät-Steckplatz.
Um eine neue Festplatte zu installieren, führen Sie die folgenden
Schritte aus:
1 Entfernen Sie die neue Festplatte aus den Versand Paket.
2 Pop öffnen Sie den Laufwerk-Griff auf die neue Festplatte durch
Drücken der Quadrat-Taste mit dem Orangen Kreis auf der Seite
des Laufwerks.
3 Legen Sie das neue Laufwerk in den leeren Steckplatz, bedruckten
Seite nach oben mit dem Griff herausragen.
4 Drücken Sie das Laufwerk fest einrastet, die Anschlüsse zu setzen,
und schließen Sie dann das Handle.
