MANUAL DE INSTRUCCIONES
CARACTERÍSTICAS
Modelo
Respuesta en frecuencia
Conector de Entrada
Conector de Salida
Alimentación Phantom
Alimentación por pilas

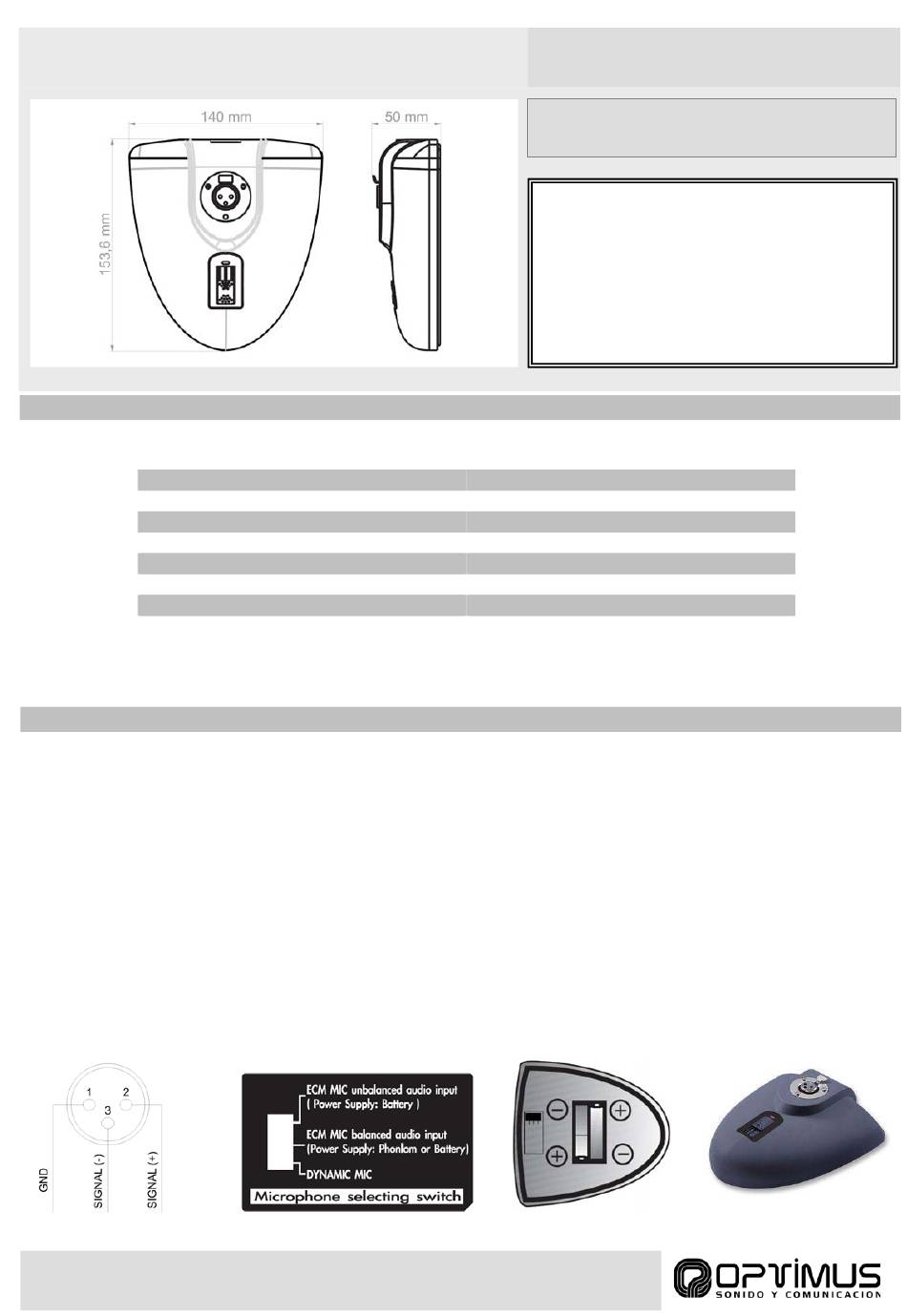

Dimensiones (mm)
Peso
INSTALACIÓN
Conecte el microfono al conector de entrada superior y el cable de audio al conector de salida posterior.
La base permite micrófonos Dinámicos o Electret. Seleccione en el conmutador inferior el tipo de micrófono utilizado.
- ECM MIC unbalanced: para conectar micrófonos Electret no balanceados. Alimentación por pilas.
- ECM MIC balanced: para conectar micrófonos Electret balanceados. Alimentación por pilas o Phantom.
- DYNAMIC MIC: para conectar un micro Dinámico. No se requiere alimentación.
En caso de utilizar pilas, colóquelas en el compartimiento inferior verificando la correcta polaridad.
En caso de utilizar alimentación Phantom asegúrese que ésta esté activada en el mezclador/amplificador donde se conecte el micro.
El interruptor superior es utilizado para abrir y cerrar el micro, mientras que el indicador LED muestra su estado actual, encendido si
micrófono abierto y apagado si micrófono cerrado.
B-F50XS Versión 1.0 1/1
BASE PARA MICRÓFONO
ATENCION:
⋅ La instalación debe ser realizada por personal técnico
cualificado.
⋅ Separe el cable de micro de los cables de la red
eléctrica para evitar interferencias.
⋅ Asegúrese de que los altavoces estén separados del
micro para evitar acoples.
⋅ No exponga el equipo a fuentes de calor, ni a la llama.
B-F50XS
20 ~ 20.000 Hz
XLR Hembra
XLR Macho
9~52 Vcc
2 x 1,5 V
153,6 x 140 x 50
1,1 kg
